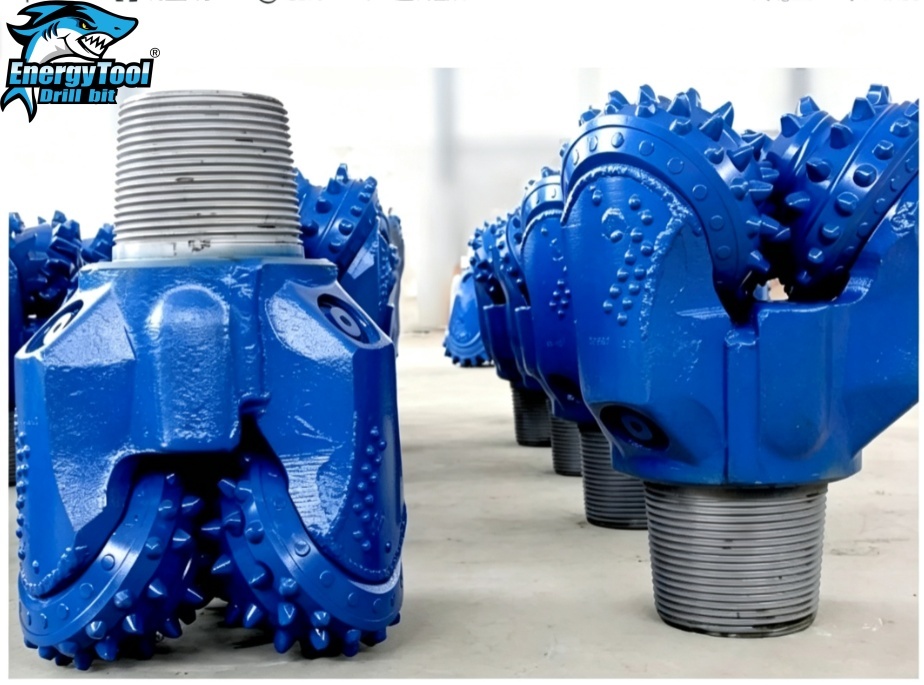

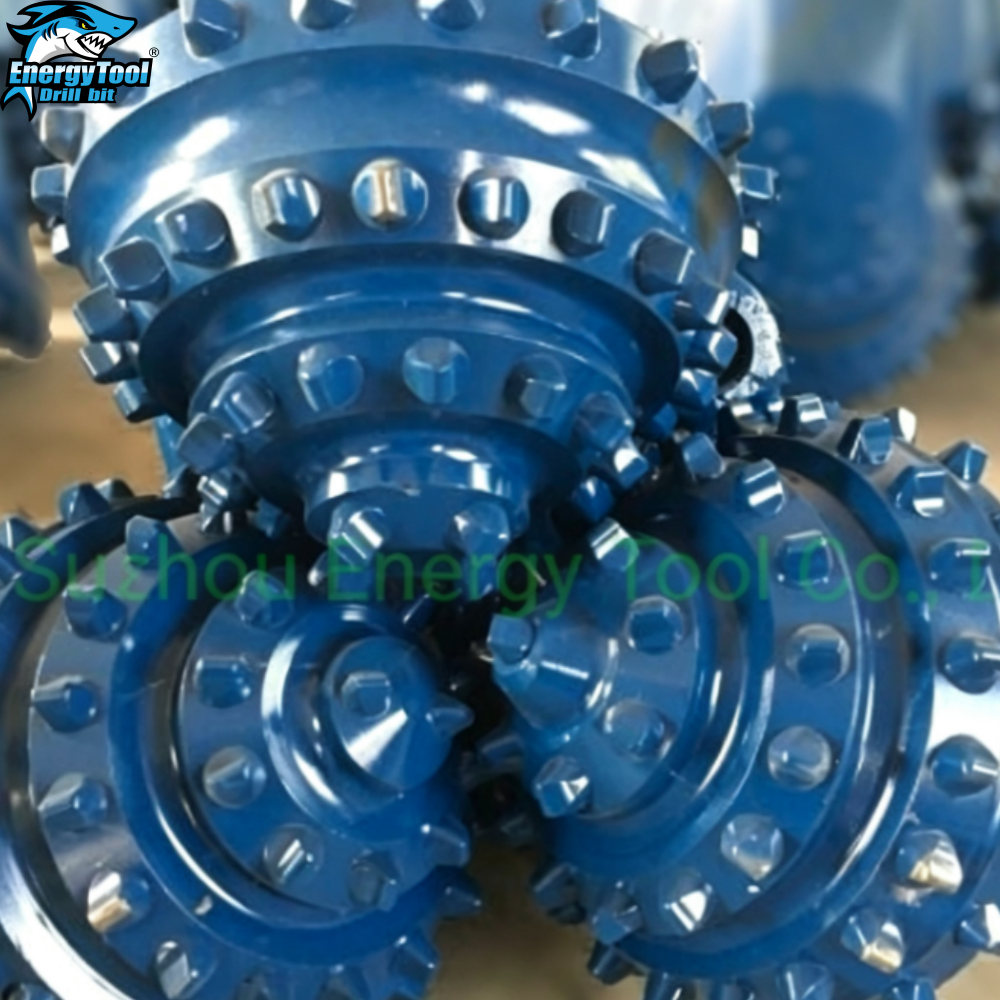

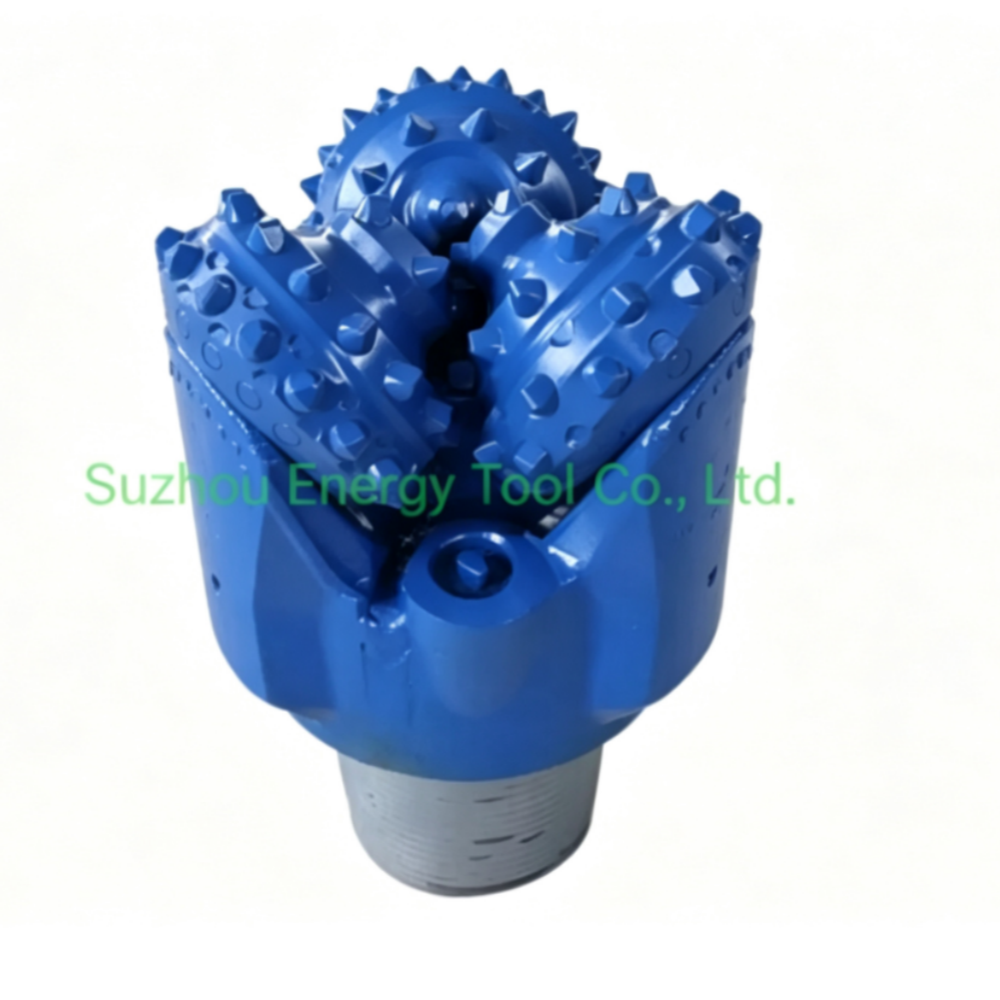

10 5/8 " IADC 537 TCI ट्रायकॉन ड्रिल बिट रॉक ड्रिलिंग टूल का
उत्पाद विवरण
उत्पाद विवरण
रोलर कोन बिट 10-5/8 इंच TCI ट्राइकोन बिट IADC 537 API पिन 6-5/8" के साथ
विवरण
ट्राइकोन बिट बॉटम होल असेंबली के हिस्से के रूप में ड्रिलिंग संचालन में एक महत्वपूर्ण भूमिका निभाता है। यह यांत्रिक ड्रिल बिट ड्रिलिंग के दौरान चट्टान की सतह को खत्म करने के लिए अपने दांतों द्वारा उत्पन्न घर्षण और घर्षण पर निर्भर करता है। इसका प्राथमिक उद्देश्य रोटेटिंग ड्रिल स्ट्रिंग और मड सप्लाई द्वारा उत्पन्न शक्ति का उपयोग करना है, प्रभावी ढंग से कुएं को गहरा करने की प्रक्रिया को सुविधाजनक बनाने के लिए इस बल का उपयोग करना।
विनिर्देश :
| उत्पाद विनिर्देश | ||||||||
| उत्पाद का नाम | 10 5/8 इंच, TCI ट्राइकोन बिट | |||||||
| आकार | 10 5/8 इंच, 269.7 मिमी | |||||||
| दांत का प्रकार | TCI / टंगस्टन कार्बाइड इंसर्ट | |||||||
| कनेक्शन | 6- 5/8" API रेग | |||||||
| बेयरिंग | रबर सील्ड रोलर बेयरिंग | |||||||
| नोजल | तीन जेट नोजल और सेंटर जेट | |||||||
| अनुप्रयोग | जल कुआं, तेल कुआं, HDD, अन्वेषण, आदि | |||||||
| वजन | 92 किग्रा | |||||||
| प्रमाणपत्र | API7-1, SY/T5164, ISO9001:2008 | |||||||
| अनुशंसित चट्टान निर्माण | ||||||||
| कठोर से बहुत कठोर चट्टान के लिए उच्च संपीड़न शक्ति और उच्च घर्षण के साथ, जैसे चूना पत्थर, डोलोमाइट, बलुआ पत्थर और चर्ट, आदि। | ||||||||
| अनुप्रयोग के लिए अनुशंसित ड्रिलिंग पैरामीटर | ||||||||
| प्रकार और IADC कोड | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB(KN/mm) | 0.35~0.90 | 0.35~0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| RPM(r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
ट्राइकोन बिट की गुणवत्ता कैसे जानें?
- ट्राइकोन बिट IADC कोड पासपोर्ट
- ट्राइकोन बिट TCI और स्टील टूथ विकल्प
- ट्राइकोन बिट एड़ी पंक्तियों पर अतिरिक्त टंगस्टन कार्बाइड इंसर्ट
- ट्राइकोन बिट कोन बॉडी पर टंगस्टन कार्बाइड कोटिंग
- ट्राइकोन बिट कोन के गेज पर डायमंड कोटेड टंगस्टन कार्बाइड इंसर्ट
- ट्राइकोन बिट पैरों के शर्टटेल पर टंगस्टन कार्बाइड इंसर्ट
- ट्राइकोन बिट कोन की सफाई के लिए अतिरिक्त केंद्रीय नोजल
ट्राइकोन की विशेषता यह है कि वे अपने पासपोर्ट के साथ आते हैं जैसा कि नीचे दिया गया है:
- कोन का विनिर्देश
- बिट बनाने और जांचने वाले व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता मुहर
- बिट से सर्वश्रेष्ठ प्रदर्शन प्राप्त करने के लिए अनुशंसित ड्रिलिंग पैरामीटर:
- बिट वजन
- रोटेशन गति
- फ्लशिंग वॉल्यूम
अनुप्रयोग
- भू-तकनीकी जांच
- खनन अन्वेषण और जांच
- भू-तकनीकी उपकरण
- भूभौतिकी
आप किस प्रकार का ट्राइकोन चुनते हैं, यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं और बोरहोल के व्यास जिस पर आप ड्रिलिंग कर रहे हैं। इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने आपके भूविज्ञान के लिए सही ट्राइकोन चुनने के लिए एक आसान उपयोग चरण प्रणाली विकसित की है, जिसमें लंबे उत्पादन जीवन के लिए बिट सुरक्षा जैसी अतिरिक्त विशेषताएं हैं।
| TRICONE BIT टंगस्टन कार्बाइड इंसर्ट | ||
| रूप | प्रदर्शन | अनुप्रयोग |
| छेनी | प्लास्टिक रॉक के लिए उच्च प्रवेश | प्लास्टिक रॉक नरम और मध्यम कठोर |
| शंक्वाकार | छेनी के समान, उच्च ब्रेकिंग और रोटेशन प्रतिरोध के साथ | भंगुर चट्टानें मध्यम से कठोर |
| गेंद | बहुत उच्च ब्रेकिंग प्रतिरोध | भंगुर चट्टानें मध्यम से कठोर |
बेयरिंग प्रकार
ट्राइकोन ड्रिलिंग बिट्स में मुख्य रूप से तीन प्रकार के बेयरिंग डिज़ाइन का उपयोग किया जाता है:
• मानक ओपन बेयरिंग रोलर बिट:
इन बिट्स पर कोन स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।
• सील्ड बेयरिंग रोलर्स बिट्स
इन बिट्स में बेयरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक ओ-रिंग सील होती है। सील बेयरिंग की सुरक्षा के लिए कीचड़ और कटिंग के खिलाफ बाधा के रूप में कार्य करती है।
• जर्नल बेयरिंग रोलर बिट्स
ये बिट्स अधिकतम प्रदर्शन के लिए नोज बेयरिंग, ओ-रिंग सील और एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडे होते हैं।
IADC कोड
IADC कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार के रॉक बिट की आवश्यकता है।
पहले तीन अंक बिट को उस निर्माण के अनुसार वर्गीकृत करते हैं जिसके लिए इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बेयरिंग/सील डिज़ाइन को वर्गीकृत करते हैं।
1, 2, और 3 पदनाम देते हैंस्टील टूथ बिट्सनरम के लिए 1, मध्यम के लिए 2 और कठोर निर्माण के लिए 3 के साथ।
कोड 4, 5, 6, 7 और 8 पदनाम देते हैंटंगस्टन कार्बाइड इंसर्ट बिट्सनिर्माण की विभिन्न कठोरता के लिए 4 सबसे नरम और 8 सबसे कठोर होने के साथ
निर्माण प्रकार
निम्नलिखित विशिष्ट निर्माण और उसका IADC संदर्भ दिखाता है
1 और 4 नरम निर्माण चिपचिपी परतों और कम संपीड़न शक्ति के साथ, जैसे मिट्टी, मार्ल।
1 और 4 नरम निर्माण कम संपीड़न शक्ति के साथ जैसे मार्ल, नमक, एनहाइड्राइट और शेल।
5 नरम से मध्यम निर्माण कम संपीड़न शक्ति के साथ और कठोर परतों के साथ इंटर-बेड, जैसे रेत, शेल और चाक।
2 या 6 मध्यम से कठोर सघन निर्माण उच्च से बहुत उच्च संपीड़न शक्ति के साथ, लेकिन गैर-घर्षण या छोटे घर्षण परतों के साथ, जैसे शेल, मडस्टोन, बलुआ पत्थर, चूना पत्थर, डोलोमाइट और एनहाइड्राइट।
3 या 7 कठोर और सघन निर्माण बहुत उच्च संपीड़न शक्ति और कुछ घर्षण परतों के साथ, जैसे सिल्टस्टोन, बलुआ पत्थर और मडस्टोन।
8 बहुत कठोर और घर्षण निर्माण जैसे क्वार्टजाइट और ज्वालामुखीय चट्टान।
IADC कोड- अंक पहले तीन अंक बिट को उस निर्माण के अनुसार वर्गीकृत करते हैं जिसके लिए इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बेयरिंग/सील डिज़ाइन को वर्गीकृत करते हैं।
पहला अंक1, 2, और 3 पदनाम देते हैंस्टील टूथ बिट्सनरम के लिए 1, मध्यम के लिए 2 और कठोर निर्माण के लिए 3 के साथ।
4, 5, 6, 7 और 8 पदनाम देते हैंटंगस्टन कार्बाइडनिर्माण की विभिन्न कठोरता के लिए इंसर्ट बिट्स 4 सबसे नरम और 8 सबसे कठोर होने के साथ।
दूसरा अंक1, 2, 3 और 4 आगे का ब्रेकडाउन हैंनिर्माण1 सबसे नरम और 4 सबसे कठोर होने के साथ।
तीसरा अंकयह अंक बिट को वर्गीकृत करेगाबेयरिंग/सील प्रकारनिम्नलिखित के अनुसार:
मानक ओपन बेयरिंग रोलर बिट मानक ओपन बेयरिंग रोलर बिट,
एयर-कूल्ड मानक ओपन बेयरिंग रोलर बिट गेज सुरक्षा के साथ जो कोन के एड़ी में कार्बाइड इंसर्ट के रूप में परिभाषित किया गया है सील्ड रोलर बेयरिंग बिट गेज सुरक्षा के साथ सील्ड रोलर बेयरिंग बिट जर्नल सील्ड बेयरिंग बिट गेज सुरक्षा के साथ जर्नल सील्ड बेयरिंग बिट।
चौथा अंकनिम्नलिखित अक्षर कोड चौथे अंक की स्थिति में उपयोग किए जाते हैं इंगित करने के लिएअतिरिक्त सुविधाएँ: ए. एयर एप्लीकेशन आर. प्रबलित वेल्ड्स सी. सेंटर जेट एस. स्टैंडर्ड स्टील टूथ डी. डेविएशन कंट्रोल एक्स. चिसेल इंसर्ट ई. एक्सटेंडेड जेट वाई. कोनिकल इंसर्ट जी. एक्स्ट्रा गेज प्रोटेक्शन जेड. अन्य इंसर्ट शेप जे. जेट डिफ्लेक्शन
