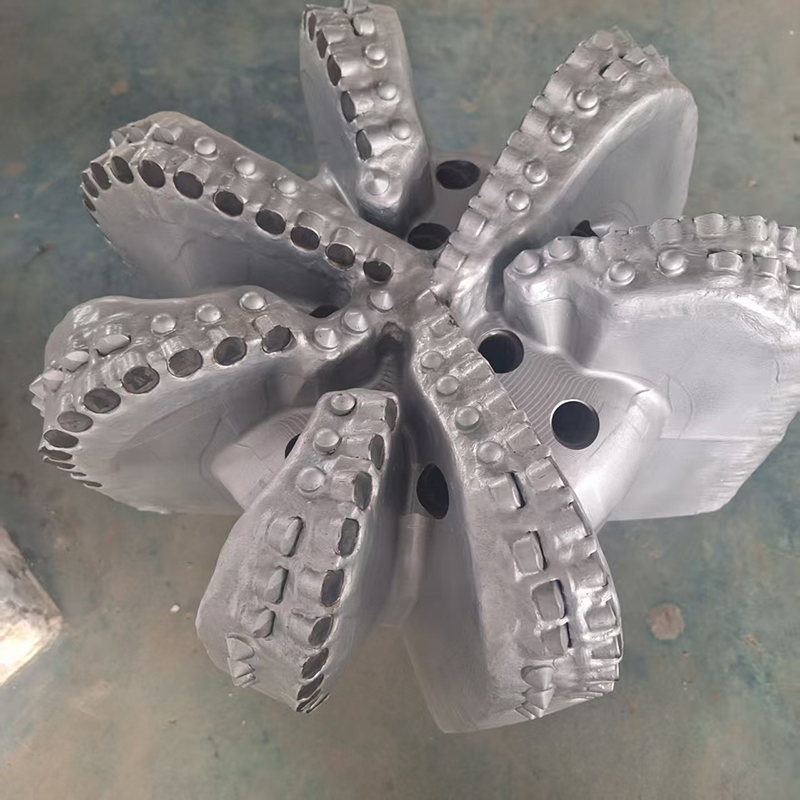

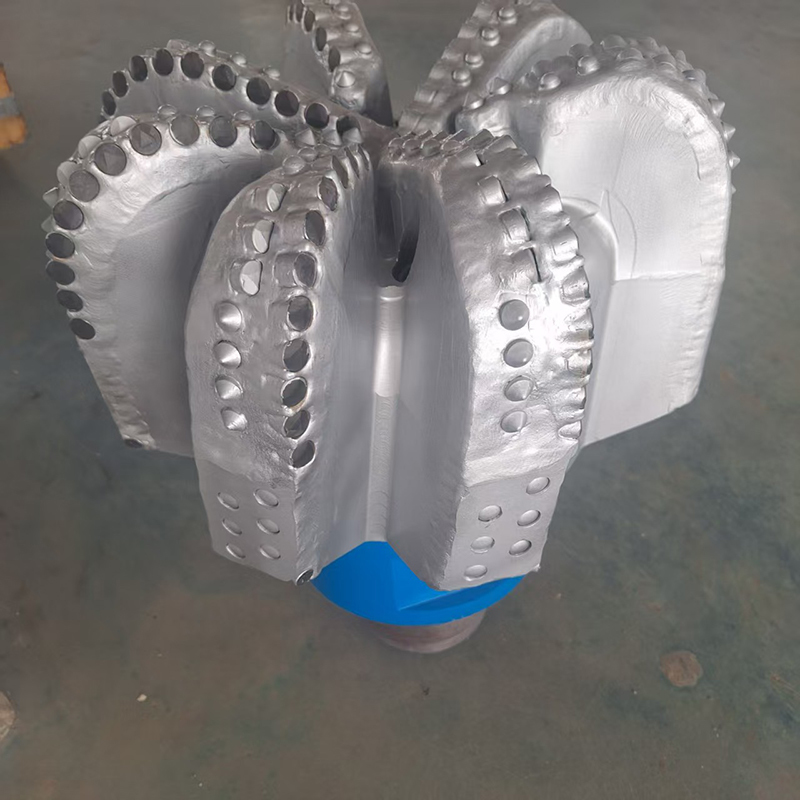

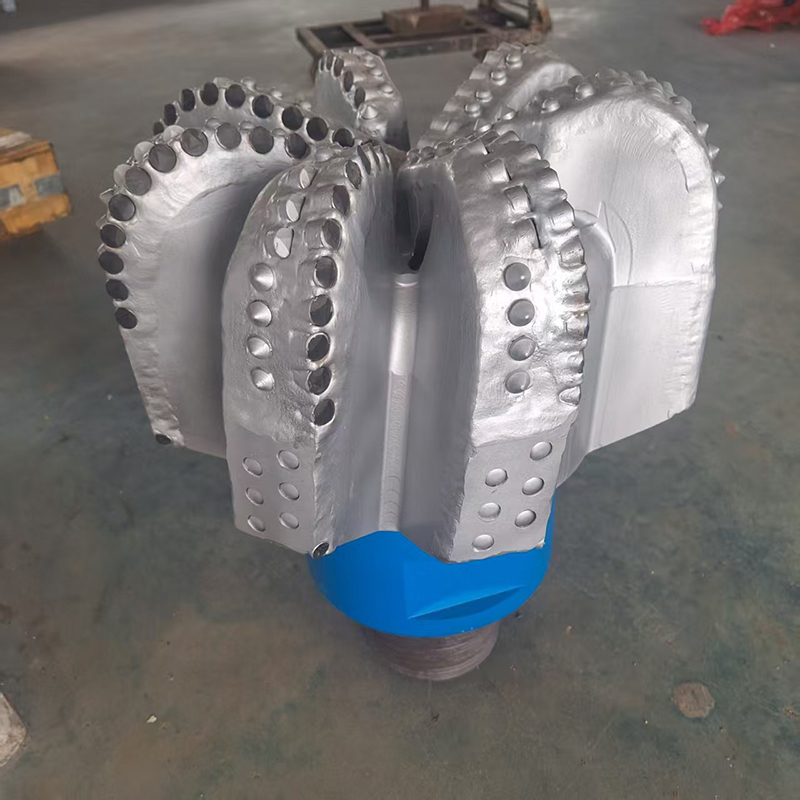

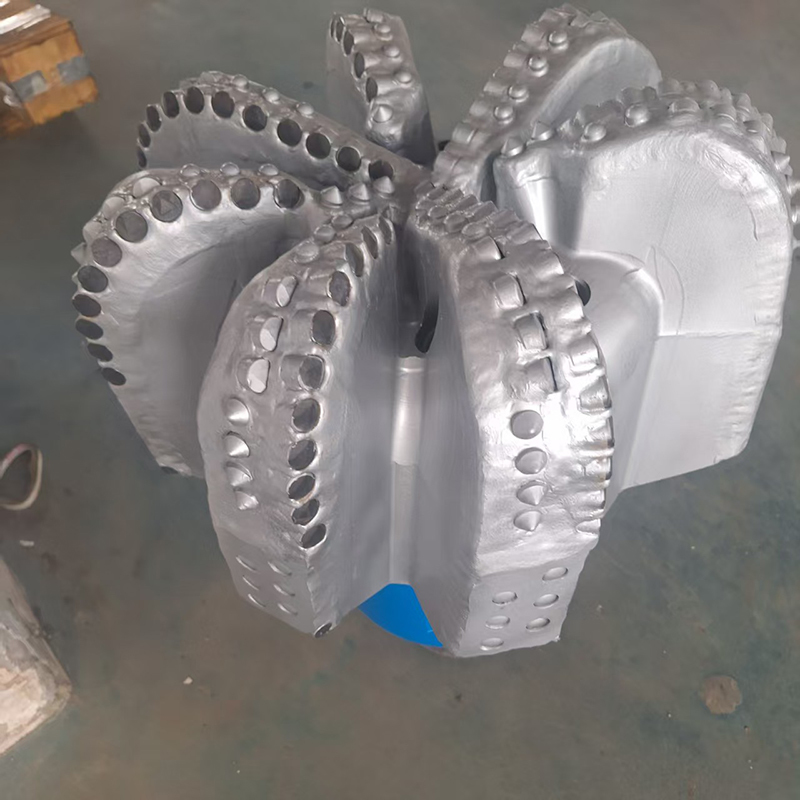

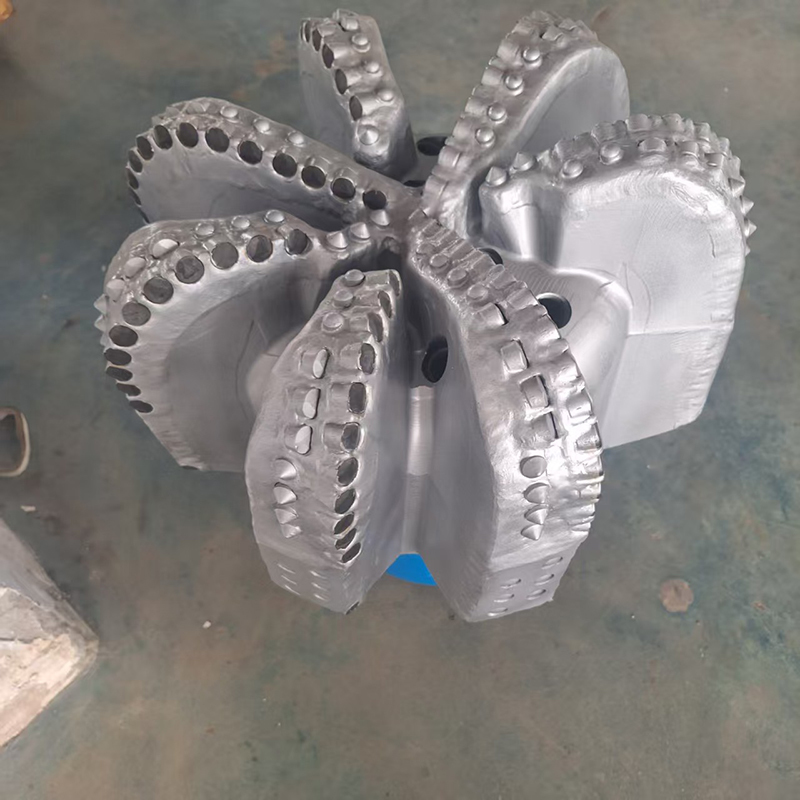

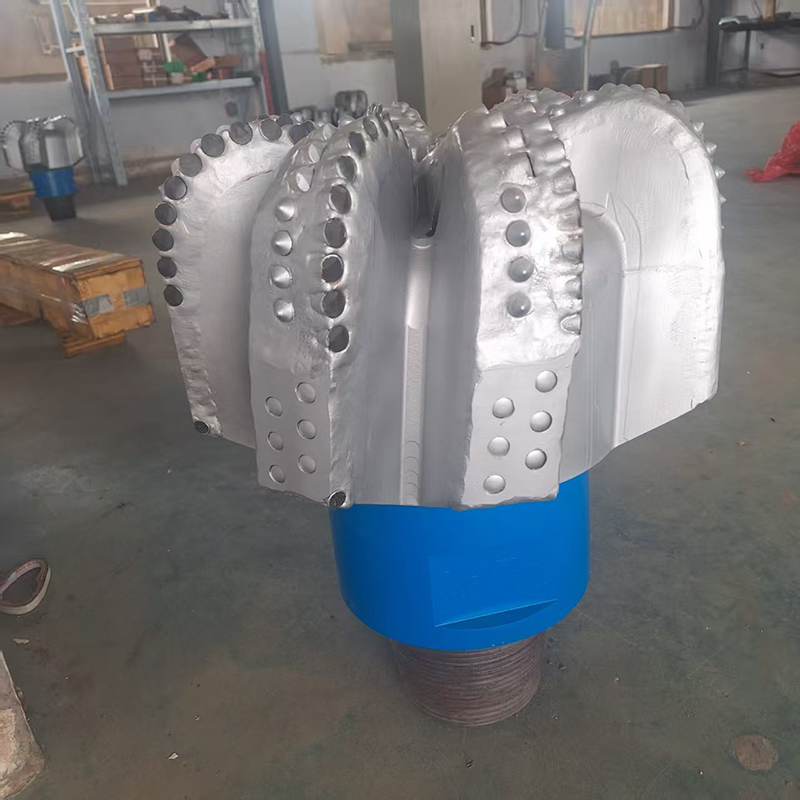

तेल कुआँ 17-1/2 " रॉक का PDC ड्रिल बिट डायमंड ड्रिलिंग टूल

तेल कुएं 17-1/2 " पीडीसी ड्रिल रॉक हीरा ड्रिलिंग उपकरण का एक बिट

1. विवरण:

पीडीसी बिट एक फिक्स्ड कटर ड्रिलिंग टूल है जिसमें पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट कटर होते हैं जिनका उपयोग तेल, खनन, जल या गैस कुओं में चट्टान ड्रिलिंग के लिए किया जाता है।

यह ड्रिलिंग उपकरण एपीआई विनिर्देशों के अनुसार निर्मित है और एपीआई प्रमाणित है। पीडीसी कटर सिंथेटिक हीरा सामग्री से बने हैं,

जो कि सबसे कठिन ज्ञात सामग्री है, यह बेहद पहनने के लिए प्रतिरोधी बनाता है।

दक्षता लेकिन अधिक लागत पर।

पीडीसी बिट्स चट्टान के गठन को कतरने के लिए विशिष्ट पैटर्न में व्यवस्थित कई हीरे कटर का उपयोग करते हैं। इन बिट्स को मुख्य रूप से वर्गीकृत किया जाता है

दो प्रकार के होते हैंः मैट्रिक्स बॉडी पीडीसी बिट्स और स्टील बॉडी पीडीसी बिट्स, जो विभिन्न ड्रिलिंग स्थितियों के लिए डिज़ाइन किए गए हैं। मैट्रिक्स बॉडी पीडीसी बिट्स

आमतौर पर अधिक घर्षण संरचनाओं में उपयोग किया जाता है, जबकि स्टील बॉडी पीडीसी बिट्स को अक्सर नरम संरचनाओं में नियोजित किया जाता है।

इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर (आईएडीसी) के अनुसार, बिट ड्रिलिंग फंक्शन की दक्षता को प्रभावित करने के कई कारण हैं।

हमने इसका मुख्य कारण नीचे दिया है:

• शरीर सामग्री
• कटर घनत्व
• कटर का आकार या प्रकार
• बिट प्रोफ़ाइल

ड्रिलिंग उद्योग में उपयोग किए जाने वाले एपीआई मानक के अनुसार सभी ड्रिल बिट्स का निर्माण किया जाता है।

पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं। और विभिन्न वर्गीकरण कटर आपके बजट के अनुसार वैकल्पिक हैं।

2विनिर्देश:

.5

3. बिट प्रोफ़ाइल

चार.ड्रिल बिट पीडीसी कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।

पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।

पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

5ड्रिल बिट नोजल

ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।

इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।

नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।

6स्टील बॉडी पीडीसी बिट्स

इस्पात शरीर मैट्रिक्स शरीर के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.

इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।

स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकुओं से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
