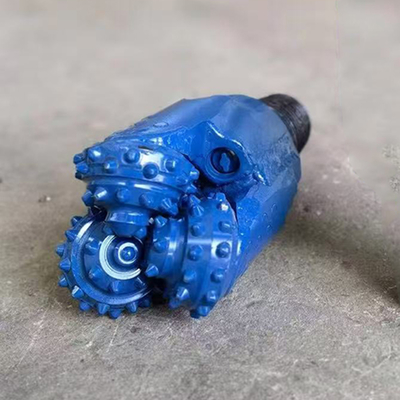

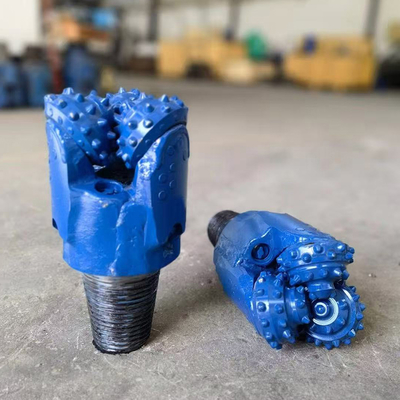

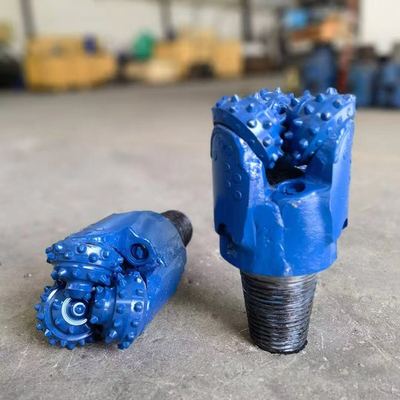

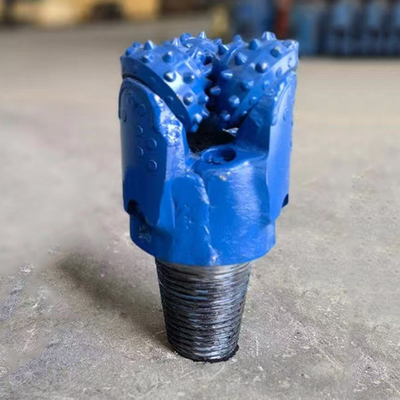

रोलर शंकु बिट 4-1/2 इंच Tricone ड्रिल बिट एपीआई विनिर्देश IADC536

रोलर कोन बिट 8-1/4 इंच ट्राईकॉन ड्रिल बिट ऑफ़ API स्पेसिफिकेशन IADC 536

1. विवरण:

टंगस्टन कार्बाइड इंसर्ट (TCI) ट्राईकॉन बिट्स का उपयोग मध्यम से कठोर चट्टान संरचना के लिए किया जाता है जो विभिन्न प्रकार के कार्बाइड इंसर्ट प्रदान करता है जैसे कि गोलाकार आकार के इंसर्ट बहुत कठोर चट्टान के लिए या शंक्वाकार आकार के इंसर्ट नरम चट्टान के लिए। इंसर्ट की पंक्तियों की संख्या सीधे अनुप्रयोग के प्रकार और ड्रिल किए जाने वाले छेद के आकार से संबंधित है। यहां ओपन और सील्ड बेयरिंग भी उपलब्ध हैं और साथ ही चुनने के लिए तीन प्रकार के शर्टटेल प्रोटेक्शन भी हैं। TCI का मतलब टंगस्टन कार्बाइड इंसर्ट है।

2. विशिष्टता:

ट्राइकॉन बिट एक रॉक ड्रिलिंग टूल है जिसमें टंगस्टन कार्बाइड इंसर्ट का उपयोग चट्टान तेल खनन पानी या तेल कुएं पर किया जाता है। यह रॉक ड्रिलिंग टूल API स्पेसिफिकेशन्स के अनुसार निर्मित है जो API प्रमाणन उत्पाद हैं। टंगस्टन कार्बाइड सामग्री बहुत कठोर सामग्री है जिसकी कठोरता सभी सामग्री में हीरे से कम है। तुलनात्मक रूप से डायमंड ड्रिल बिट, टंगस्टन कार्बाइड ड्रिल बिट की कीमत कम है। ट्राईकॉन ड्रिल बिट को API मानक के अनुसार रोलर कोन बिट कहा जाता है।

ट्राइकॉन बिट का उपयोग टंगस्टन कार्बाइड सामग्री टूथ का उपयोग चट्टान को काटने के लिए किया जाता है जो दो प्रकार के रोलर कोन बिट वेल्डिंग TC मिल्ड टूथ और TCI इंसर्टेड में विभाजित हैं।

3. ट्राईकॉन बिट प्रोफाइल

4 . ट्राईकॉन  बेयरिंग के प्रकार

ट्राइकॉन ड्रिलिंग बिट्स में मुख्य रूप से तीन प्रकार के बेयरिंग डिज़ाइन का उपयोग किया जाता है:

• स्टैंडर्ड ओपन बेयरिंग रोलर बिट:

इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।

• सील्ड बेयरिंग रोलर्स बिट्स

इन बिट्स में बेयरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक O-रिंग सील होती है। सील बेयरिंग की सुरक्षा के लिए कीचड़ और कटिंग के खिलाफ एक बाधा के रूप में कार्य करती है

• जर्नल बेयरिंग रोलर बिट्स

ये बिट्स नाक बेयरिंग, O-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडा होते हैं।

5. प्रश्न:

ट्राइकॉन ड्रिल बिट चुनते समय हमें किन बातों पर ध्यान देना चाहिए?

• ट्राइकॉन बिट IADC कोड पासपोर्ट
• ट्राइकॉन बिट  TCI और स्टील टूथ विकल्प
• ट्राइकॉन बिट  एड़ी पंक्तियों पर अतिरिक्त टंगस्टन कार्बाइड इंसर्ट
• ट्राइकॉन बिट  शंकु निकायों पर टंगस्टन कार्बाइड कोटिंग
• ट्राइकॉन बिट  शंकु के गेज पर डायमंड कोटेड टंगस्टन कार्बाइड इंसर्ट
• ट्राइकॉन बिट  पैरों के शर्टटेल पर टंगस्टन कार्बाइड इंसर्ट
• ट्राइकॉन बिट  शंकु की सफाई के लिए अतिरिक्त केंद्रीय नोजल

ट्राइकॉन बिट  की विशेषता यह है कि वे नीचे दिए गए अनुसार अपने स्वयं के पासपोर्ट के साथ आते हैं:

• शंकु की विशिष्टता
• उस व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता स्टैम्प जिसने बिट बनाया और जांचा
• बिट से सर्वोत्तम प्रदर्शन प्राप्त करने के लिए अनुशंसित ड्रिलिंग पैरामीटर:
• बिट वजन
• घूर्णन गति
• फ्लशिंग वॉल्यूम

आपको किस प्रकार का ट्राईकॉन बिट  चुनना चाहिए?

यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं और उस बोरहोल के व्यास पर जिसमें आप ड्रिलिंग कर रहे हैं। इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने आपके भूविज्ञान के लिए सही ट्राईकॉन चुनने के लिए एक आसान उपयोग चरण प्रणाली विकसित की है जिसमें बिट सुरक्षा जैसी अतिरिक्त विशेषताएं शामिल हैं ताकि उत्पादन जीवन लंबा हो सके।
