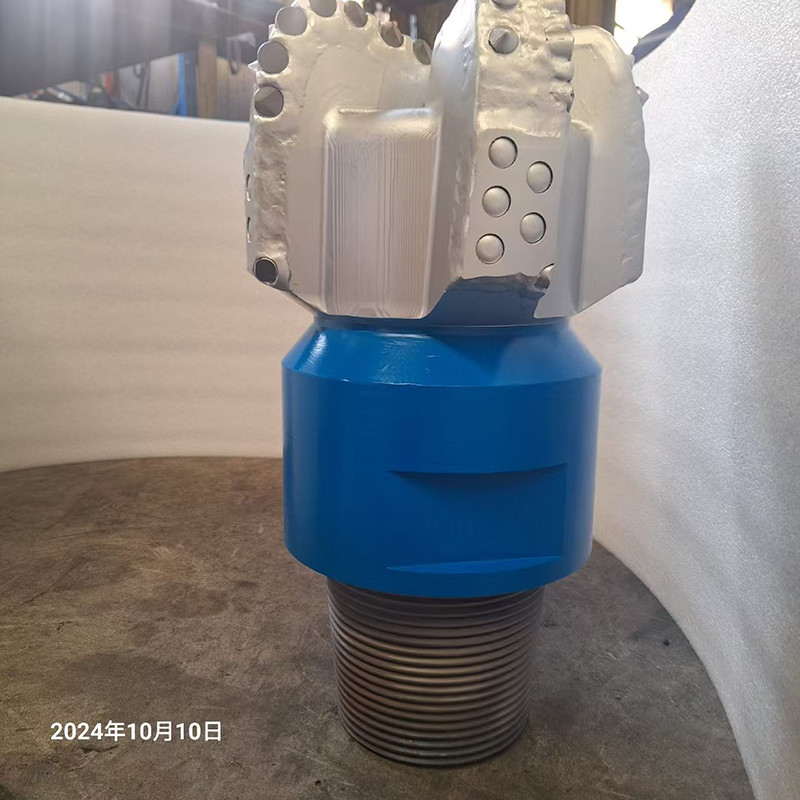

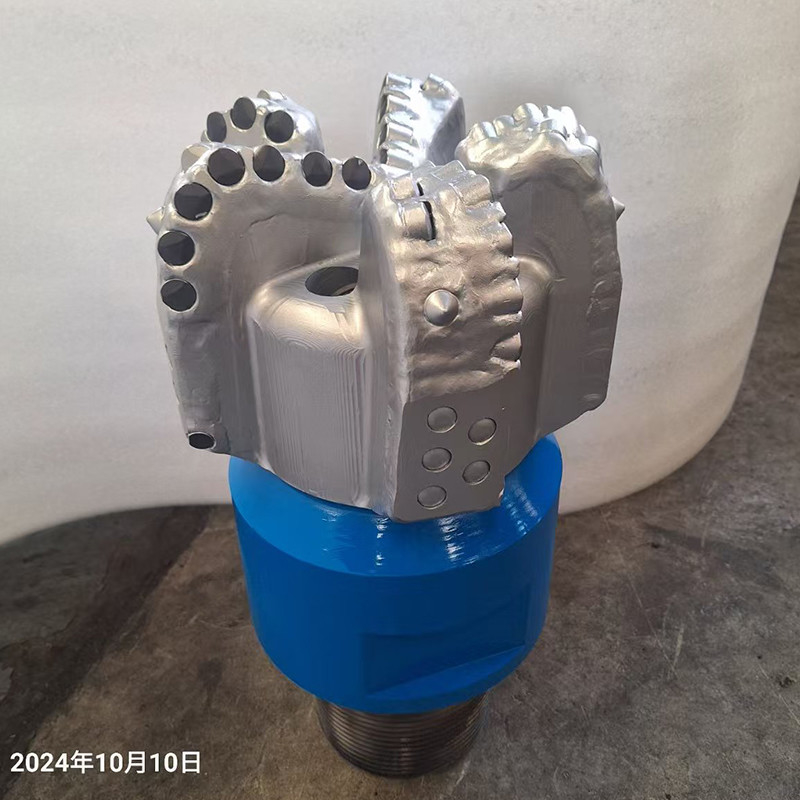

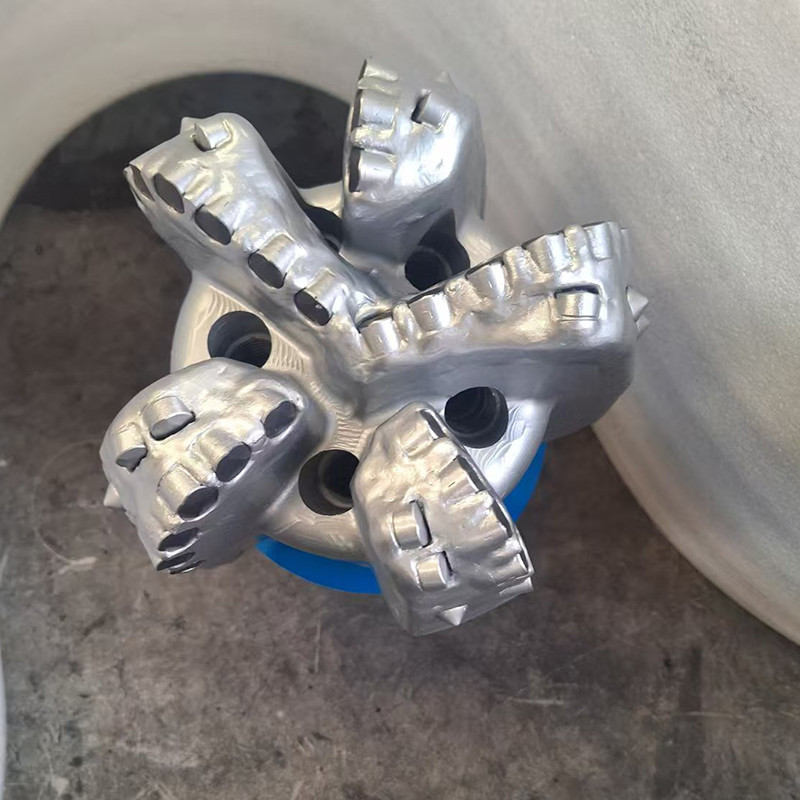

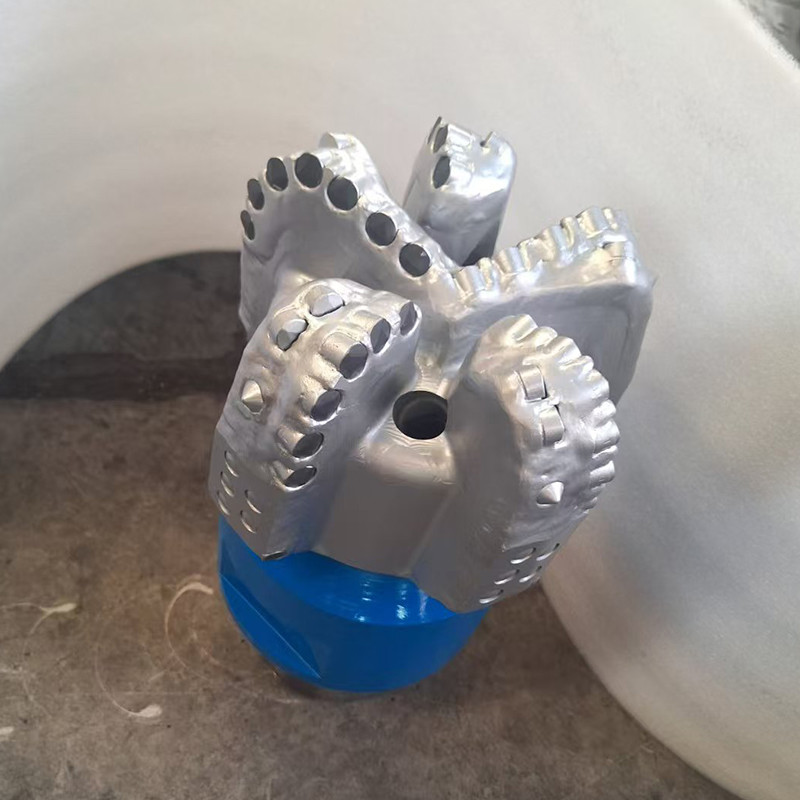

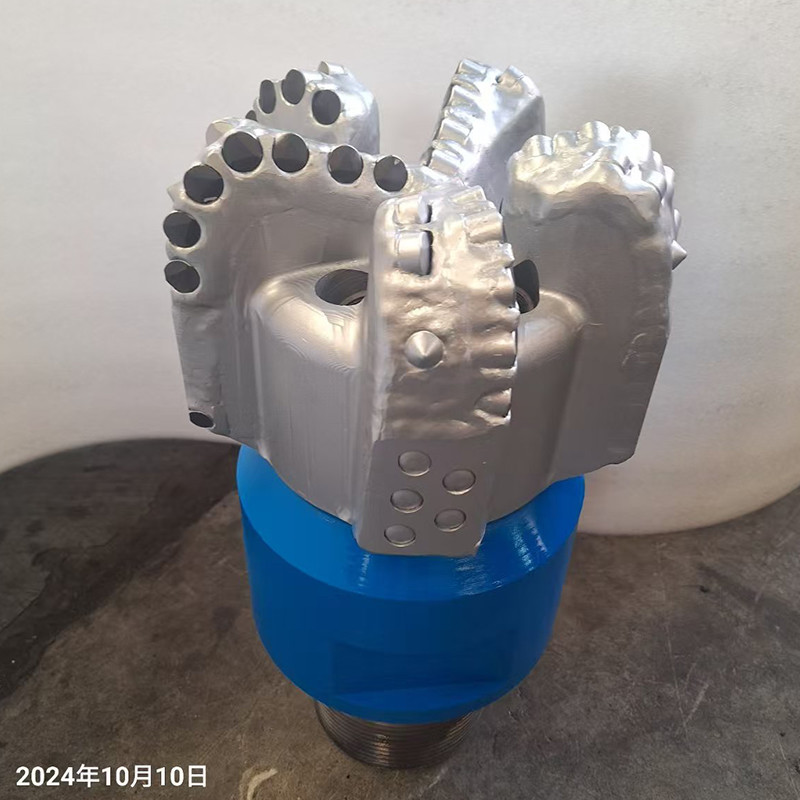

डायमंड कुएं ड्रिल बिट 9-1/2 " पीडीसी ड्रिल बिट तेल कुएं

तेल ड्रिलिंग रॉक बिट्स 9-1/2 " पीडीसी ड्रिलिंग बिट ऑफ डायमंड ड्रिलिंग टूल

1. विवरण:

उनकी मुख्य विशेषताओं, डिजाइन नवाचारों और व्यापक अनुप्रयोगों के अलावा,पीडीसी ड्रिल बिट्स में कई अन्य प्रमुख विशेषताएं भी हैं जो ड्रिलिंग उद्योग में उनके समग्र प्रदर्शन और प्रभावशीलता में योगदान देती हैं.

‌बेहतर प्रदर्शन विशेषताएं:

• ‌गर्मी प्रतिरोध: पीडीसी कटरों को ड्रिलिंग ऑपरेशन के दौरान उत्पन्न उच्च तापमान का सामना करने के लिए डिज़ाइन किया गया है, जिससे लगातार प्रदर्शन सुनिश्चित होता है और कटर की विफलता का जोखिम कम होता है

• ‌सदमे का अवशोषण: पीडीसी ड्रिल बिट्स का अनूठा डिज़ाइन उन्हें ड्रिलिंग के दौरान उत्पन्न झटके और कंपन को अवशोषित करने और दूर करने की अनुमति देता है, जिससे बिट्स पर पहनने और आंसू को कम करने और इसके जीवनकाल को बढ़ाने में मदद मिलती है

• ‌अनुकूलन क्षमता:पीडीसी ड्रिल बिट्स को ड्रिलिंग दक्षता और प्रदर्शन को अनुकूलित करने के लिए कटर के आकार, आकार और व्यवस्था में भिन्नता के साथ विशिष्ट ड्रिलिंग स्थितियों और चट्टान संरचनाओं के अनुरूप बनाया जा सकता है।

2पीडीसी बिट विनिर्देशः

तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.

3. पीडीसी ड्रिल बिट प्रोफाइल

पीडीसी (पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट) ड्रिल बिट को डिजाइन किया गया है, जो उपयुक्त पीडीसी ड्रिल बिट्स का विश्लेषण, डिजाइन और चयन करने के लिए आधार के रूप में कार्य करता है। डिजाइन में बिट सामग्री के विचार शामिल हैं,काटने की संरचना, पीडीसी कटर प्रकार, बिट बॉडी ज्यामिति, और हाइड्रोलिक प्रणाली।

पीडीसी ड्रिल बिट्स ड्रिलिंग के लिए रॉक शीयर का उपयोग करते हैं और इसमें चार मुख्य भाग होते हैंः कटर, कटिंग संरचना, ब्लेड और बिट बॉडी।

• ‌कटर:आम तौर पर बेलनाकार, सिंथेटिक हीरे की एक पतली परत के साथ एक वोल्फ्रेम कार्बाइड सब्सट्रेट पर जमा।काटने की आकृति की अखंडता यह सुनिश्चित करने के लिए महत्वपूर्ण है कि बिट अपने डिजाइन 3 डी ज्यामितीय काटने की संरचना के अनुसार विश्वसनीय रूप से काम करता है.

• ‌काटने की संरचना:जबकि यह सरल प्रतीत होता है, यह अक्सर पीडीसी ड्रिल बिट डिजाइन का सबसे जटिल हिस्सा होता है। चट्टान के मलबे की बेहतर सफाई की सुविधा के लिए कटर को पंक्तियों में व्यवस्थित किया जाता है।प्रत्येक पंक्ति ब्लेड के शीर्ष के साथ स्थित है, नीचे की ओर उभरा, काटने की संरचना का समर्थन करता है और प्रभावी रूप से ड्रिल स्ट्रिंग के अंत में काटने की संरचना को जोड़ते हुए इसे जगह पर रखता है।ब्लेड के बीच चिप फ्लूट्स हैं, जो ड्रिलिंग फ्लुइड के लिए चैनल के रूप में काम करते हैं ताकि ड्रिलिंग कटौती को छेद के छेद के रूप में बिट चेहरे से दूर किया जा सके।

• ‌ब्लेड:लंबे चाकू और छोटे चाकू जोड़े में व्यवस्थित किए जाते हैं और ड्रिल बिट की रेडियल दिशा के साथ बिखरे रहते हैं।ब्लेडों का डिजाइन और उनकी व्यवस्था बिट के प्रदर्शन में महत्वपूर्ण भूमिका निभाती है.

• ‌बिट्स बॉडी‌: इसे मैट्रिक्स बॉडी और स्टील बॉडी में वर्गीकृत किया जा सकता है। पीडीसी ड्रिल बिट का इंटरफ़ेस स्टील से बना है, बाहरी सतह पर वोल्फ्रेम कार्बाइड में संक्रमण।

चार.ड्रिल बिट पीडीसी कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।

पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।

पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

5पीडीसी ड्रिल बिट नोजल

पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।

इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।

नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।

6स्टील बॉडी पीडीसी बिट्स

पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.

इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।

स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
