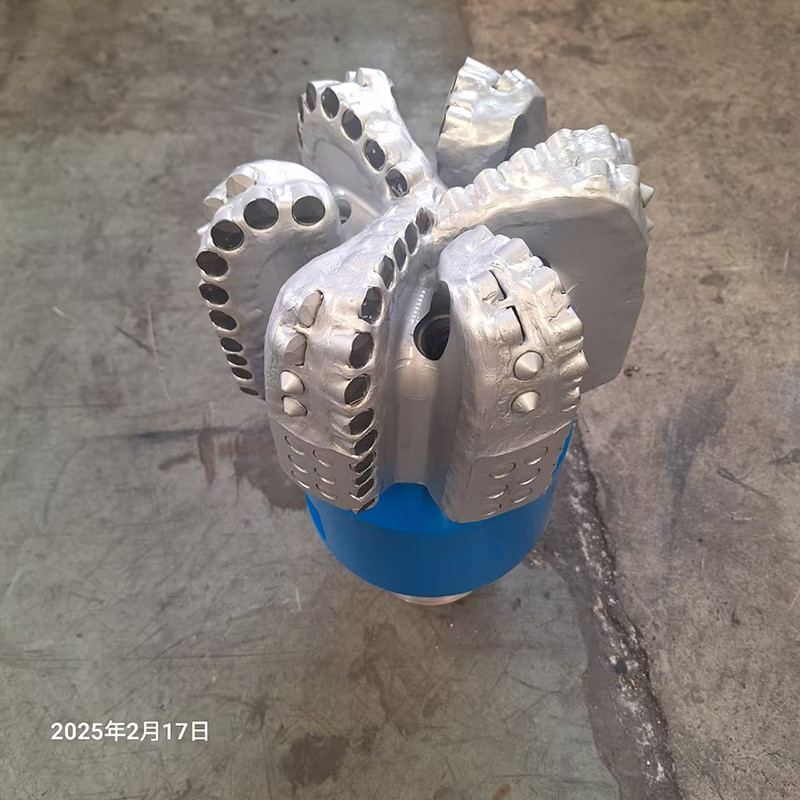

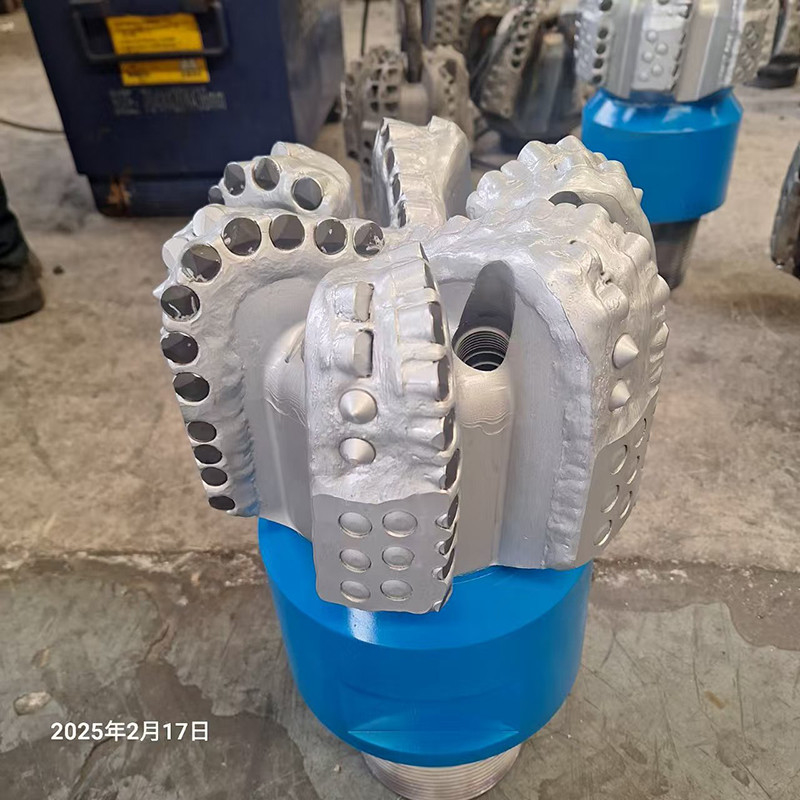

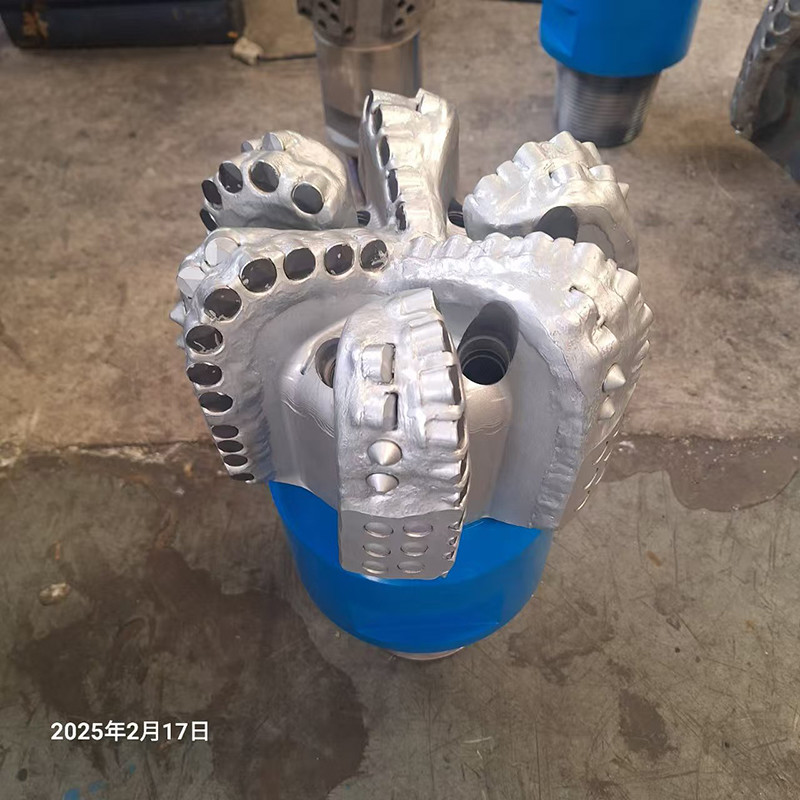

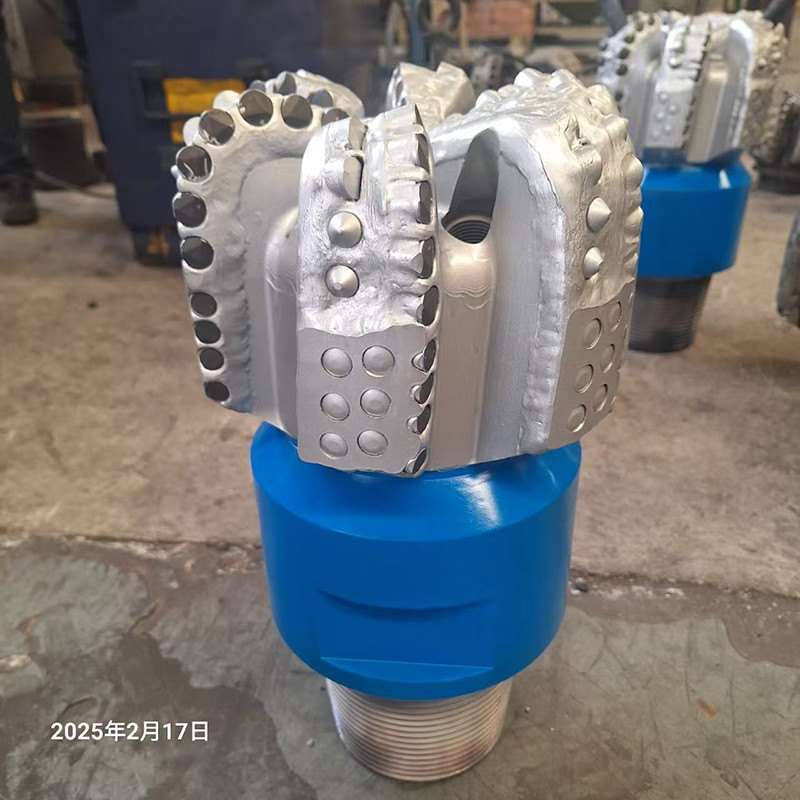

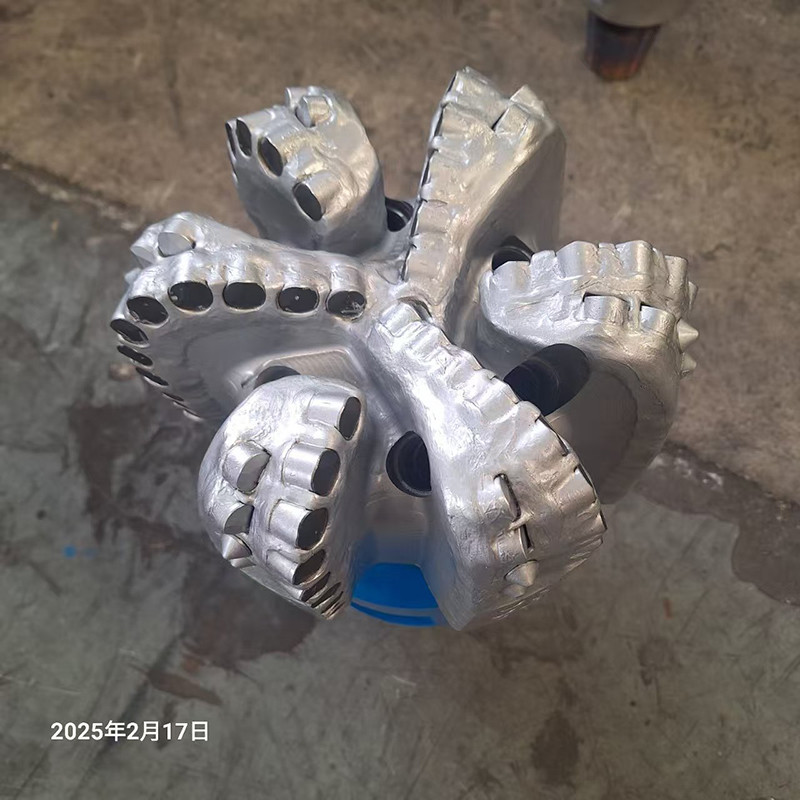

तेल ड्रिलिंग रॉक बिट्स 9-1/2 " पीडीसी ड्रिलिंग बिट ऑफ डायमंड ड्रिलिंग टूल

तेल ड्रिलिंग रॉक बिट्स 9-1/2 " पीडीसी ड्रिलिंग बिट ऑफ डायमंड ड्रिलिंग टूल

1. विवरण:

उनकी मुख्य विशेषताओं, डिजाइन नवाचारों और व्यापक अनुप्रयोगों के अलावा,पीडीसी ड्रिल बिट्स में कई अन्य प्रमुख विशेषताएं भी हैं जो ड्रिलिंग उद्योग में उनके समग्र प्रदर्शन और प्रभावशीलता में योगदान देती हैं.

‌बेहतर प्रदर्शन विशेषताएं:

• ‌गर्मी प्रतिरोध: पीडीसी कटरों को ड्रिलिंग ऑपरेशन के दौरान उत्पन्न उच्च तापमान का सामना करने के लिए डिज़ाइन किया गया है, जिससे लगातार प्रदर्शन सुनिश्चित होता है और कटर की विफलता का जोखिम कम होता है
  .

• ‌सदमे का अवशोषण: पीडीसी ड्रिल बिट्स का अनूठा डिज़ाइन उन्हें ड्रिलिंग के दौरान उत्पन्न झटके और कंपन को अवशोषित करने और दूर करने की अनुमति देता है, जिससे बिट्स पर पहनने और आंसू को कम करने और इसके जीवनकाल को बढ़ाने में मदद मिलती है
  .

• ‌अनुकूलन क्षमता:पीडीसी ड्रिल बिट्स को ड्रिलिंग दक्षता और प्रदर्शन को अनुकूलित करने के लिए कटर के आकार, आकार और व्यवस्था में भिन्नता के साथ विशिष्ट ड्रिलिंग स्थितियों और चट्टान संरचनाओं के अनुरूप बनाया जा सकता है।

2पीडीसी बिट विनिर्देशः

तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.

3. पीडीसी ड्रिल बिट प्रोफाइल

एक पीडीसी ड्रिल बिट की संरचना सावधानीपूर्वक ड्रिलिंग दक्षता और स्थायित्व को अधिकतम करने के लिए डिज़ाइन की गई है। बिट के मुख्य घटकों में बिट बॉडी शामिल है, जो ड्रिल स्ट्रिंग से जुड़ती है,और ब्लेड, जो पीडीसी कटरों का घर है।

पीडीसीबिट्स बॉडी‌:

• ‌सामग्री‌: बिट बॉडी आमतौर पर उच्च शक्ति वाले स्टील या मैट्रिक्स सामग्री से बनी होती है, जो ड्रिलिंग के दौरान आने वाले बलों का सामना करने के लिए आवश्यक कठोरता और स्थायित्व प्रदान करती है13.
• ‌डिजाइन‌: बिट बॉडी का डिजाइन नियोजित अनुप्रयोग के आधार पर भिन्न हो सकता है, जिसमें शीतलन और कटौती को हटाने के लिए तरल पदार्थ मार्गों जैसी विशेषताएं हैं,साथ ही ड्रिल स्ट्रिंग14 पर बिट को संलग्न करने के लिए धागे या कनेक्शन.

पीडीसी बिटब्लेड‌:

• ‌कार्य‌: पीडीसी ड्रिल के ब्लेड पीडीसी कटर के लिए प्लेटफॉर्म के रूप में कार्य करते हैं, जो कुशल काटने की कार्रवाई के लिए आवश्यक समर्थन और स्थिरता प्रदान करते हैं15.
• ‌डिजाइन‌: पीडीसी कटरों की काटने की क्रिया को अनुकूलित करने के लिए ब्लेड आमतौर पर एक विशिष्ट प्रोफाइल और कोण के साथ डिज़ाइन किए जाते हैं, अधिकतम प्रवेश सुनिश्चित करते हैं और पहनने को कम करते हैं16।
• ‌सामग्री‌: ब्लेड आम तौर पर उच्च शक्ति, पहनने के प्रतिरोधी सामग्री जैसे वोल्फ्रेम कार्बाइड या अन्य सिरेमिक आधारित कम्पोजिट से बने होते हैं,जो ड्रिलिंग ऑपरेशन के घर्षण और उच्च तापमान वातावरण का सामना कर सकता है17.
• ‌व्यवस्था‌: बिट बॉडी पर ब्लेड की व्यवस्था भिन्न हो सकती है, जिसमें सर्पिल, सीधी या दोनों के संयोजन जैसे विन्यास हो सकते हैं,विशेष ड्रिलिंग आवेदन और गठन विशेषताओं के आधार पर18.

‌पीडीसी कटर प्लेसमेंट‌:

• ‌सटीकता‌: ब्लेड पर पीडीसी कटर की स्थिति बिट के प्रदर्शन के लिए महत्वपूर्ण है। सटीक मशीनिंग और प्लेसमेंट सुनिश्चित करता है कि प्रत्येक कटर इष्टतम कोण पर गठन में संलग्न हो,काटने की दक्षता को अधिकतम करना और पहनने को कम करना19.
• ‌दूरी‌: पीडीसी कटर के बीच की दूरी को भी ध्यान से ध्यान में रखा जाता है ताकि हस्तक्षेप को रोका जा सके और सुचारू काटने की क्रिया सुनिश्चित की जा सके और साथ ही कुएं से कटौती को प्रभावी ढंग से हटाया जा सके20.

‌अतिरिक्त विशेषताएं‌:

• ‌पहनने की सुरक्षा‌: कुछ पीडीसी ड्रिल बिट्स में बिट्स के जीवनकाल को बढ़ाने के लिए ब्लेड और अन्य महत्वपूर्ण क्षेत्रों पर अतिरिक्त पहनने की सुरक्षा होती है, जैसे कि हार्डफेसिंग या पहनने वाले पैड21.

चार.ड्रिल बिट पीडीसी कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।

पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।

पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

5पीडीसी ड्रिल बिट नोजल

पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।

इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।

नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।

6स्टील बॉडी पीडीसी बिट्स

पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.

इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।

स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
