सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 55000 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| आवेदन: | तेल अच्छी तरह से, खनन अच्छी तरह से, पानी अच्छी तरह से, भौगोलिक अन्वेषण | प्रसंस्करण प्रकार: | फोर्जिंग, कास्टिंग |
|---|---|---|---|
| प्राथमिक कटर सी.ई.एस: | 16 मिमी | कनेक्शन प्रकार: | एपीआई 3-1/2 |
| एपीआई प्रमाणन: | 7-1548-1 | सतह उपचार: | पीडीसी सम्मिलित करें |
| मशीन का प्रकार: | ड्रिलिंग उद्योग | आकार: | विभिन्न आकार उपलब्ध |
| वारंटी: | 1 वर्ष | पैकिंग: | स्टील का डिब्बा |
| लाभ: | तेजी से ड्रिलिंग, बेहतर आरओपी, ड्रिलिंग लागत कम कर दी | ब्लेड की संख्या: | 3-6 |
| कटर व्यास: | 16 मिमी | नोजल क्वानिटी: | 9 |
| प्रयोग: | वाटर वेल ड्रिलिंग, जियोटेकिकल ड्रिलिंग | प्रयोग: | कोयला खनन / Pcd इंप्रेग्नेटेड डायमंड एक्सप्लोरेशन PDC बिट्स |
| ब्लेड: | 6 ब्लेड | ||
| प्रमुखता देना: | हीरा ड्रिलिंग टूल पीडीसी ड्रिल बिट,5-1/2 PDC ड्रिल बिट |
||

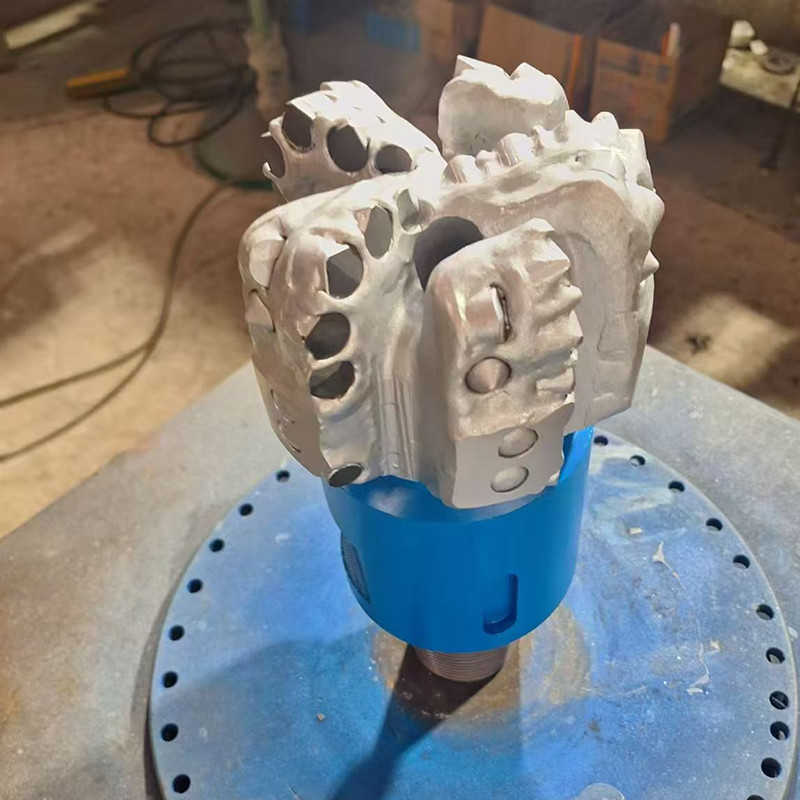

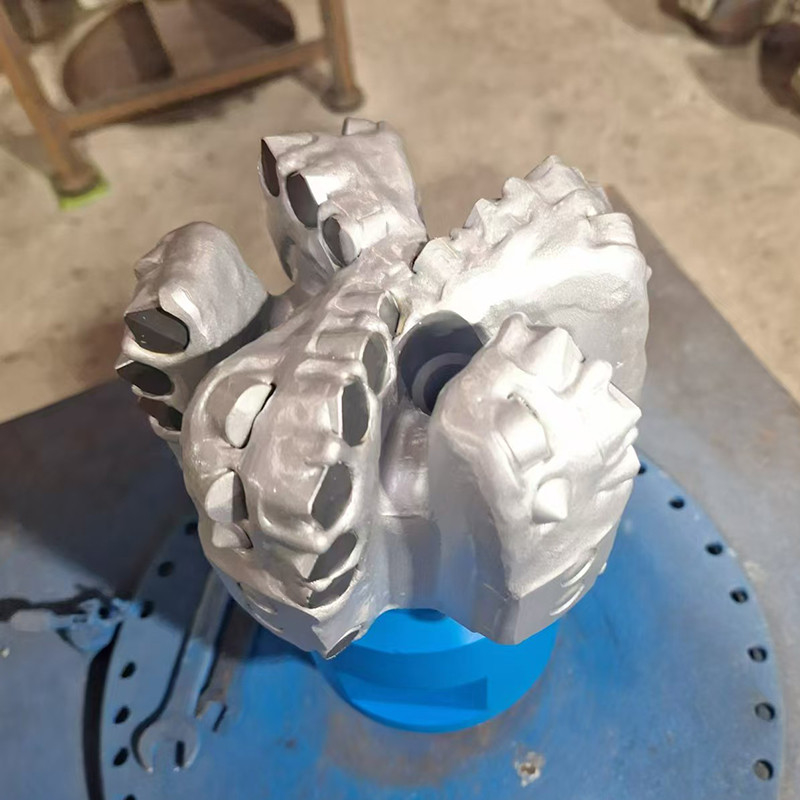

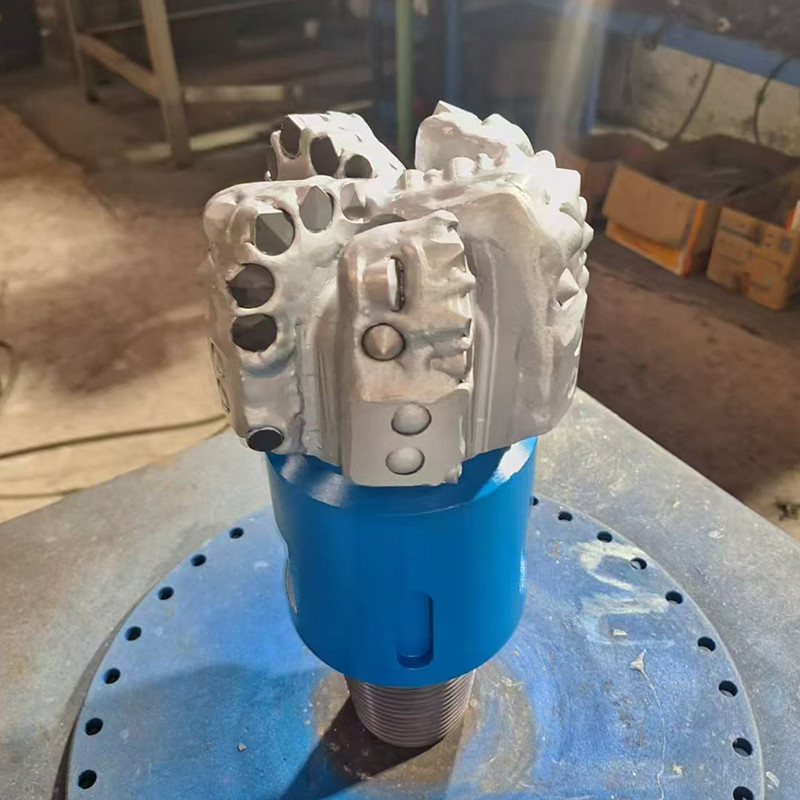

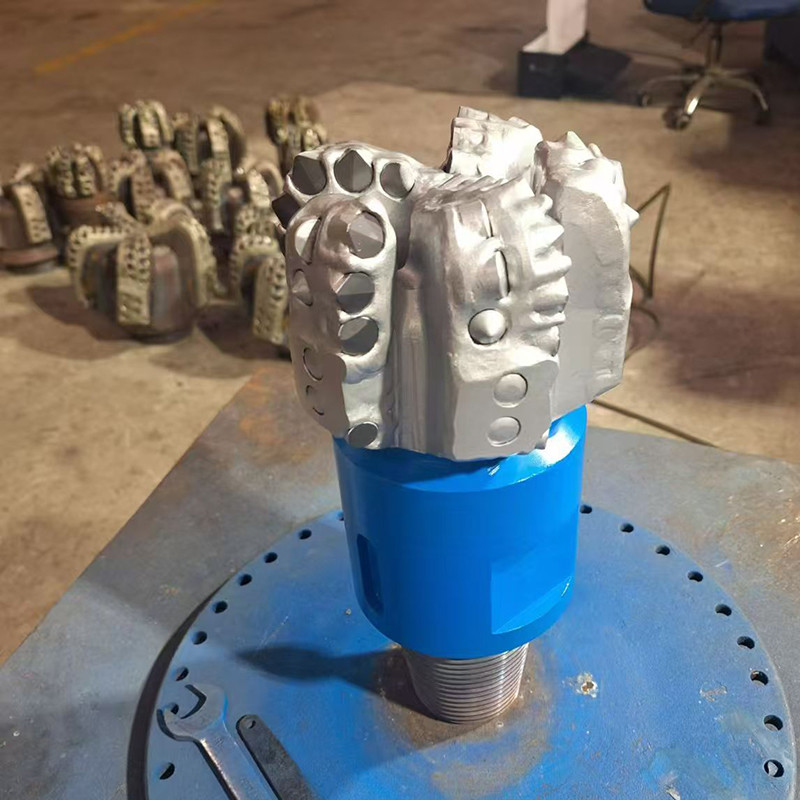

रॉक वेल ड्रिलिंग बिट 5-1/2 " पीडीसी बिट ऑफ डायमंड ड्रिलिंग टूल
1. विवरण:
ड्रिलिंग टूल्स में पीडीसी क्या है?
पीडीसी का तात्पर्यपॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट, तेल और गैस ड्रिलिंग के लिए ड्रिल बिट्स में उपयोग की जाने वाली एक काटने की सामग्री है। पीडीसी बिट्स सिंथेटिक हीरे के कटर से बने होते हैं, जो अपनी चरम कठोरता और पहनने के प्रतिरोध के लिए जाने जाते हैं।इन बिट्स ने ड्रिलिंग उद्योग में क्रांति ला दी है, दीर्घायु, और लागत प्रभावीता।
पीडीसी ड्रिल बिट्स के फायदे
उच्च स्थायित्व: पीडीसी कटर अत्यंत कठोर होते हैं, जो लंबे समय तक चलने वाले प्रदर्शन प्रदान करते हैं।
तेज प्रवेश दर: तेज काटने वाले किनारे कुशल ड्रिलिंग की अनुमति देते हैं।
लागत प्रभावीः लंबे जीवनकाल के कारण बार-बार बिट्स को बदलने की आवश्यकता कम हो जाती है।
बहुमुखी अनुप्रयोगः नरम से मध्यम कठोर चट्टान संरचनाओं के लिए उपयुक्त
2पीडीसी बिट विनिर्देशः
तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.
|
विनिर्देश
|
|
| आकारः | 5-1/2 इंच (139.7 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 5 |
| नोजल मात्राः | 5 |
| एपीआई कनेक्शन (इन): | 3-1/2" REG |
| गेज की लंबाई (इन): | 1.5 |
|
परिचालन मापदंड
|
|
| बिट पर वजन (KN): | 9 -67 |
| आरपीएम रेंज ((रोटरी): | 80- DHM |
| प्रवाह दर ((lps): | 29 से 38 एलपीएम |
| मेकअप टॉर्क ((KN): | 9.5 -12.2 KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
