सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 75000 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| प्रकार: | पीडीसी ड्रिल बिट्स | गठन: | कठोर और घर्षण संरचनाएं |
|---|---|---|---|
| शिपमेंट: | आवश्यकता के अनुसार | मशीन का प्रकार: | ड्रिलिंग उपकरण ड्रिलिंग उपकरण |
| कनेक्शन प्रकार: | एपीआई 4-1/2 | नोजल क्वानिटी: | 5 |
| रंग: | ग्राहक की आवश्यकता | आकार: | विभिन्न आकार उपलब्ध |
| सामग्री: | मिश्र धातु इस्पात और हीरा | प्राथमिक कटर सी.ई.एस: | 16 मिमी |
| आवेदन: | तेल, खनन और गैस ड्रिलिंग कुआँ | प्रयोग: | कठोर और अपघर्षक संरचनाओं में ड्रिलिंग |
| बिट प्रोफ़ाइल: | अवतल, उत्तल, समतल, चरणबद्ध आदि। | कटर स्ट्रक्चरर: | पैरा-वक्र |
| वारंटी समय: | 1 वर्ष | ||
| प्रमुखता देना: | 7-1/2 PDC ड्रिल बिट,हीरा ड्रिलिंग उपकरण पीडीसी ड्रिल बिट |
||

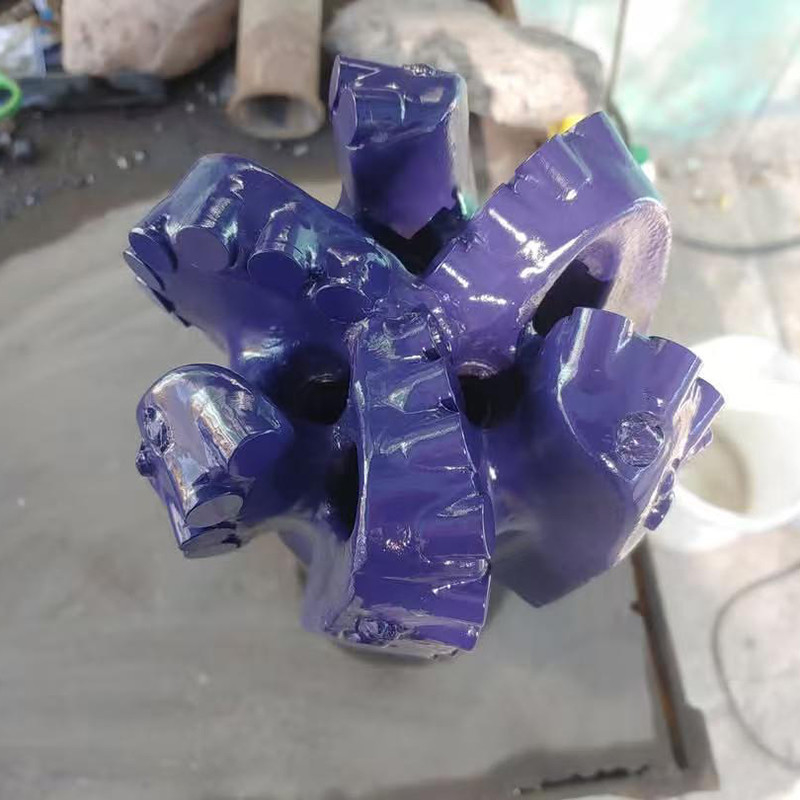

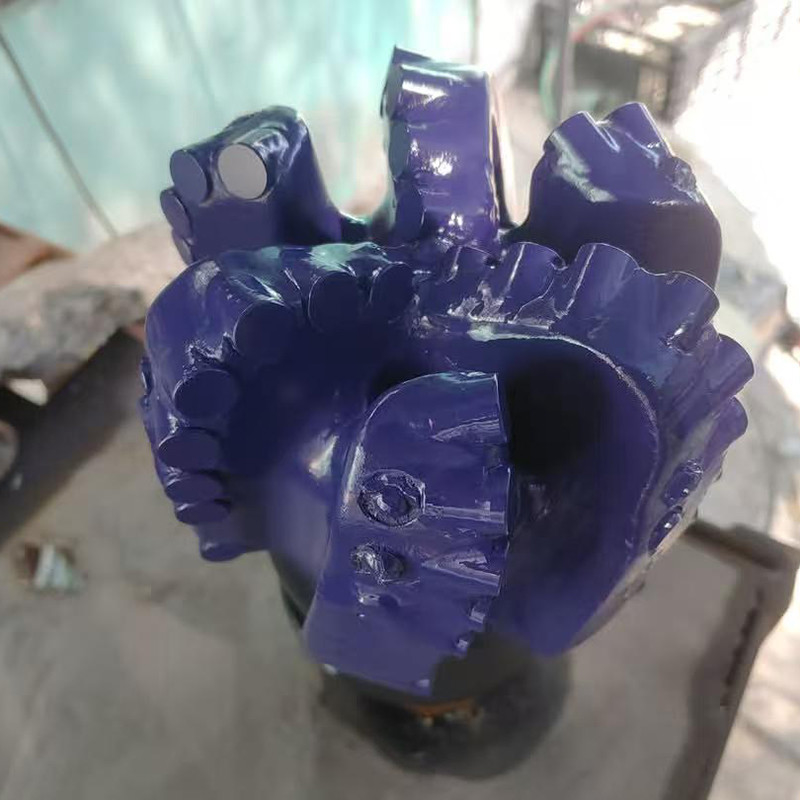

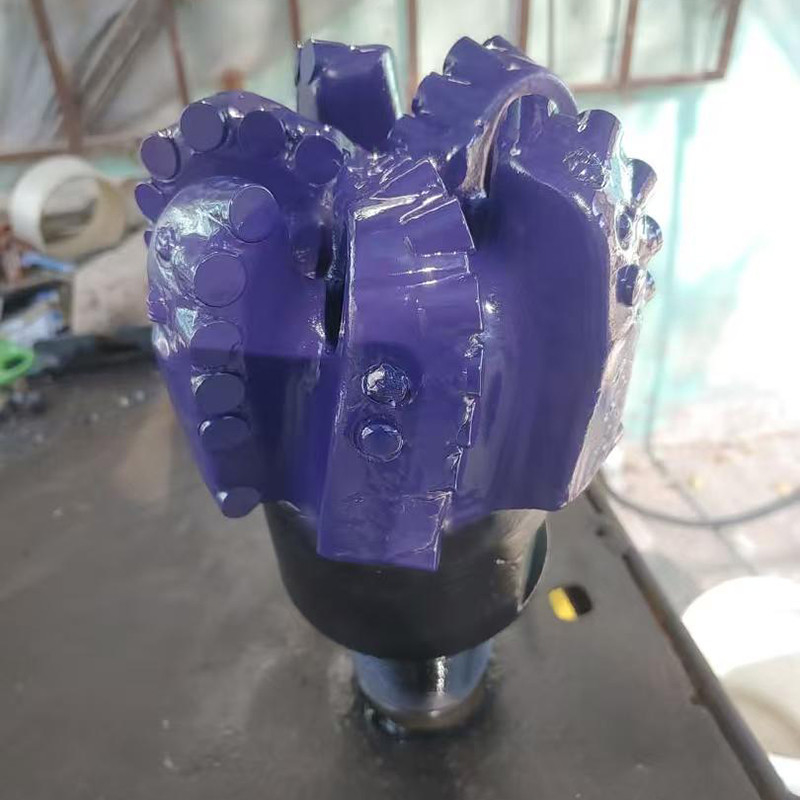

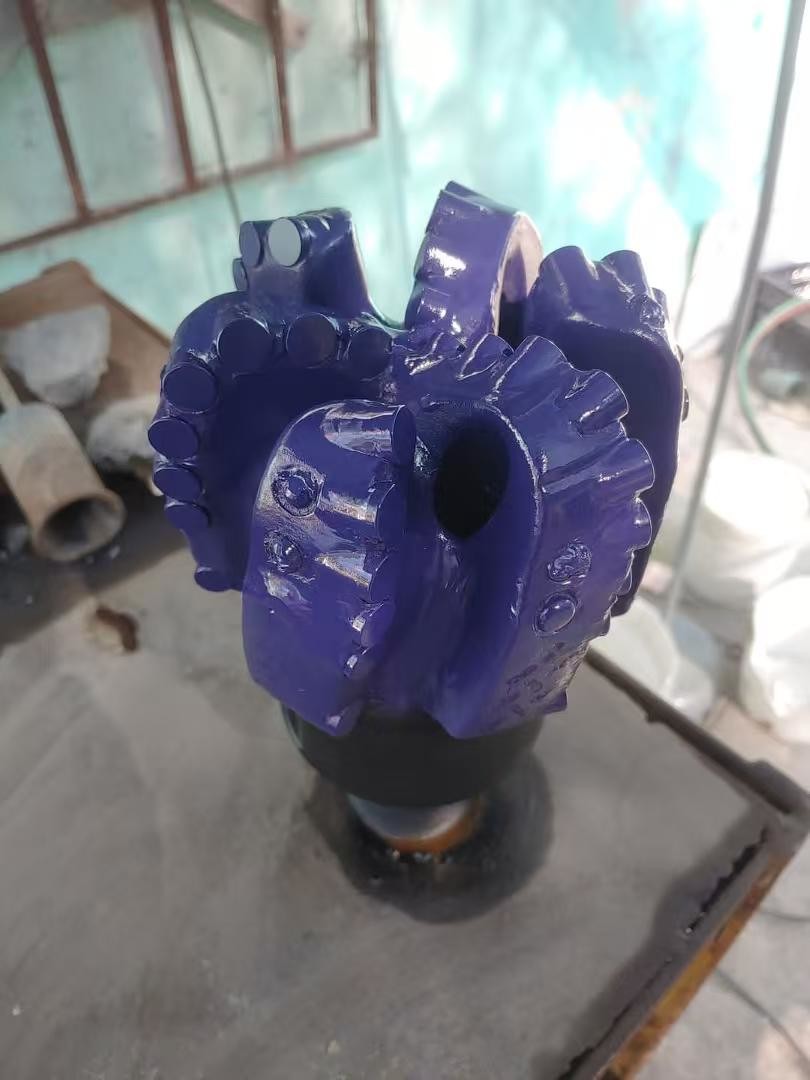

तेल रॉक ड्रिलिंग बिट 7-1/2 "पीडीसी बिट डायमंड ड्रिलिंग उपकरण
1. विवरण:
ड्रिलिंग टूल में पीडीसी का क्या अर्थ है?पॉलीक्रिस्टलीय हीरा सामग्री, में उपयोग के लिएपॉलीक्रिस्टलीय हीरा कॉम्पैक्ट(पीडीसी) बिट्स, हाल के वर्षों में तेल ड्रिलिंग टूल्स के लिए सबसे महत्वपूर्ण सामग्री प्रगति में से एक हैं। फिक्स्ड-हेड बिट्स एक टुकड़े के रूप में घूमते हैं और इसमें अलग-अलग चलती भाग नहीं होते हैं।
हमारे सभी ड्रिल बिट्स एपीआई मानक के लिए फिट हैं और ड्रिलिंग उद्योग में उपयोग किए जाते हैं। पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं।और आपके बजट के अनुसार विभिन्न वर्गीकरण कटर वैकल्पिक हैं .
2पीडीसी बिट विनिर्देशः
तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.
|
विनिर्देश
|
|
| आकारः | 7-1/2 इंच (190.5 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 5 |
| एपीआई कनेक्शन (इन): | 4-1/2" REG |
| गेज की लंबाई (इन): | 1.5 |
|
परिचालन मापदंड
|
|
| बिट पर वजन (KN): | 9.5 -122 |
| आरपीएम रेंज ((रोटरी): | 80- DHM |
| प्रवाह दर ((lps): | 19 से 38 एलपीएम |
| मेकअप टॉर्क ((KN): | 9.5 -12.2 KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
