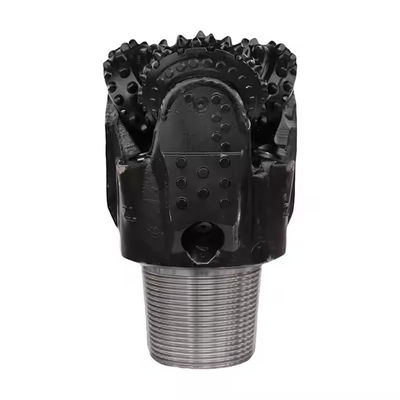

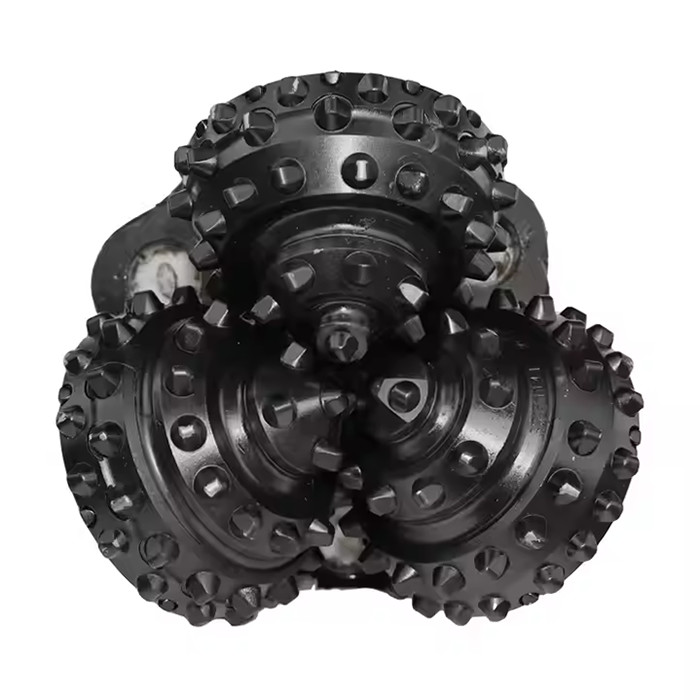

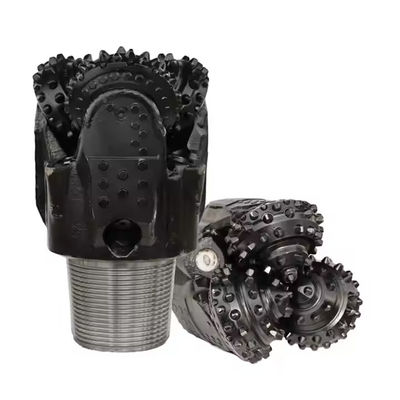

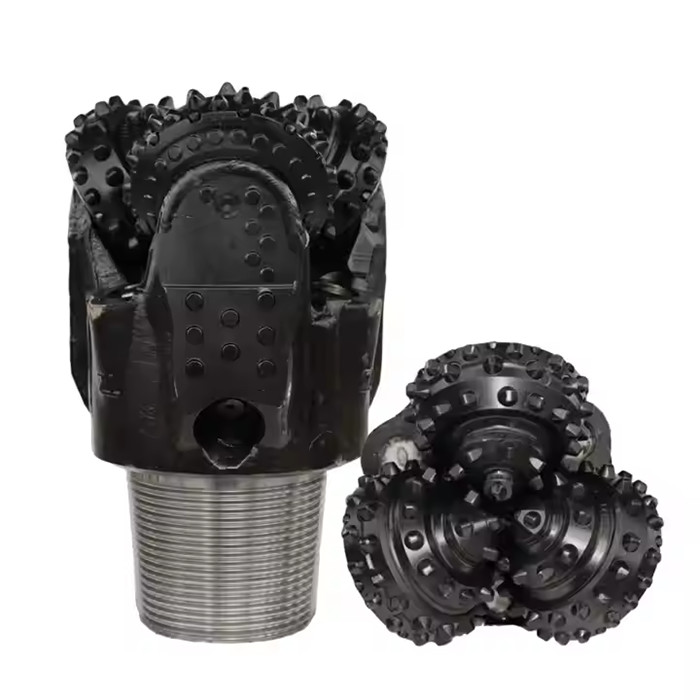

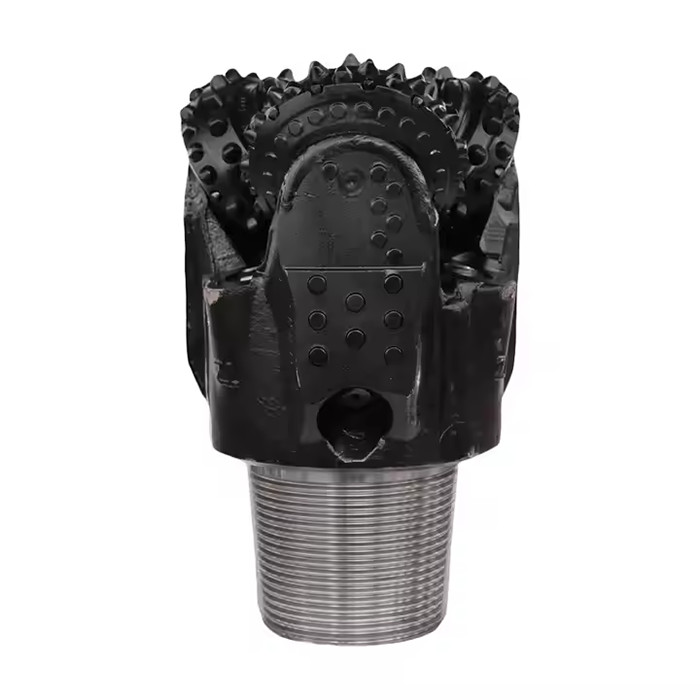

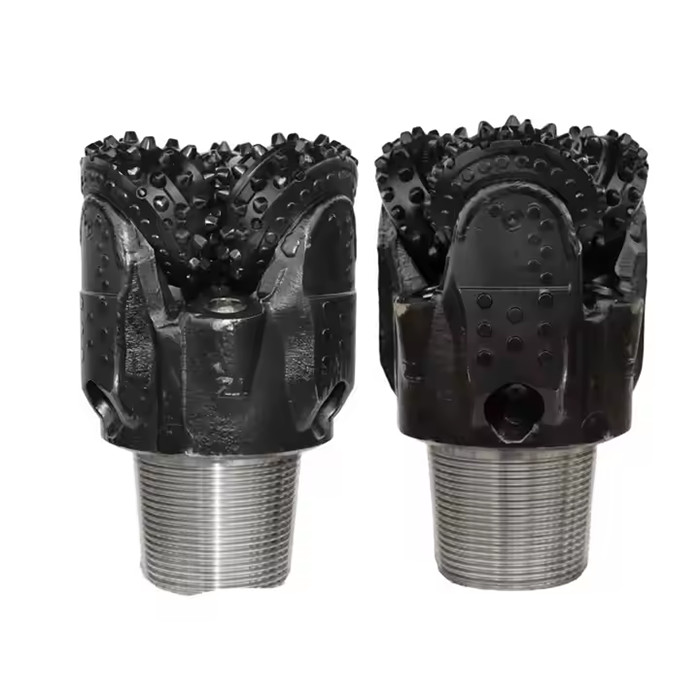

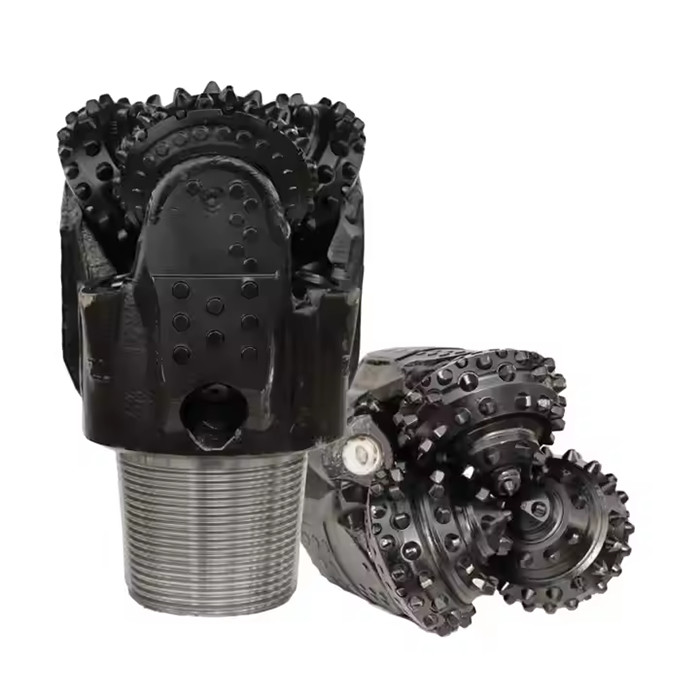

रॉक ड्रिलिंग उपकरण का ड्रिलिंग टूल 9-1/2 TCI ट्राईकॉन बिट

ड्रिलिंग टूल 9-1/2 TCI ट्राइकोन बिट रॉक ड्रिलिंग उपकरण

1 . विवरण:

टंगस्टन कार्बाइड इंसर्ट (TCI) बिट्स मध्य से कठोर चट्टान संरचनाओं में ड्रिलिंग संचालन के लिए अनिवार्य उपकरण के रूप में काम करते हैं, जो ड्रिलिंग प्रयासों के दौरान सामना की जाने वाली चट्टान की विभिन्न कठोरता स्तरों को संबोधित करने के लिए सावधानीपूर्वक डिज़ाइन किए गए कार्बाइड इंसर्ट की एक बहुमुखी श्रृंखला प्रस्तुत करते हैं। ये इंसर्ट विभिन्न आकृतियों में आते हैं, जिनमें असाधारण रूप से कठोर चट्टान संरचनाओं के लिए तैयार किए गए गोलाकार आकार के इंसर्ट और नरम चट्टान सामग्री के लिए अनुकूलित शंक्वाकार आकार के इंसर्ट शामिल हैं।

कार्बाइड इंसर्ट का चयन ड्रिलिंग प्रक्रिया की दक्षता और प्रभावशीलता को निर्धारित करने में एक महत्वपूर्ण भूमिका निभाता है, क्योंकि विभिन्न चट्टान संरचनाओं के लिए इष्टतम परिणाम प्राप्त करने के लिए विशिष्ट इंसर्ट कॉन्फ़िगरेशन की आवश्यकता होती है। TCI बिट्स पर प्रदर्शित इंसर्ट की पंक्तियों की संख्या सीधे आवेदन की प्रकृति और वांछित छेद आकार से संबंधित होती है, जिससे विशिष्ट ड्रिलिंग आवश्यकताओं को पूरा करने वाले अनुकूलन योग्य कॉन्फ़िगरेशन की अनुमति मिलती है।

2. विनिर्देश:

3 . बिट प्रोफाइल

4  . बियरिंग प्रकार

ट्राइकोन ड्रिलिंग बिट्स में मुख्य रूप से तीन प्रकार के बियरिंग डिज़ाइन का उपयोग किया जाता है:

• स्टैंडर्ड ओपन बियरिंग रोलर बिट:

इन बिट्स पर कोन स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।

• सील्ड बियरिंग रोलर्स बिट्स

इन बिट्स में बियरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक ओ-रिंग सील होती है। सील बेयरिंग की सुरक्षा के लिए कीचड़ और कटिंग के खिलाफ एक बाधा के रूप में कार्य करती है।

• जर्नल बियरिंग रोलर बिट्स

ये बिट्स अधिकतम प्रदर्शन के लिए नाक बेयरिंग, ओ-रिंग सील और एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडे होते हैं।

5. प्रश्न :

ट्राइकोन ड्रिल बिट चुनते समय हमें किस बात पर ध्यान देना चाहिए?

• IADC कोड पासपोर्ट
• TCI और स्टील टूथ विकल्प
• एड़ी पंक्तियों पर अतिरिक्त टंगस्टन कार्बाइड इंसर्ट
• कोन बॉडी पर टंगस्टन कार्बाइड कोटिंग
• कोन के गेज पर डायमंड कोटेड टंगस्टन कार्बाइड इंसर्ट
• पैरों के शर्टटेल पर टंगस्टन कार्बाइड इंसर्ट
• कोन की सफाई के लिए अतिरिक्त सेंट्रल नोजल

ट्राइकोन की विशेषता यह है कि वे अपने स्वयं के पासपोर्ट के साथ आते हैं जैसा कि नीचे दिया गया है:

• कोन का विनिर्देश
• बिट बनाने और जांचने वाले व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता स्टाम्प
• बिट से सर्वश्रेष्ठ प्रदर्शन प्राप्त करने के लिए अनुशंसित ड्रिलिंग पैरामीटर:
• बिट वजन
• रोटेशन स्पीड
• फ्लशिंग वॉल्यूम

आपको किस प्रकार का ट्राइकोन चुनना चाहिए?

यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं और बोरहोल के व्यास जिस पर आप ड्रिलिंग कर रहे हैं। इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने आपके भूविज्ञान के लिए सही ट्राइकोन चुनने के लिए एक आसान उपयोग चरण प्रणाली विकसित की है, जिसमें अतिरिक्त सुविधाएँ जैसे कि लंबे उत्पादन जीवन के लिए बिट सुरक्षा शामिल है।
