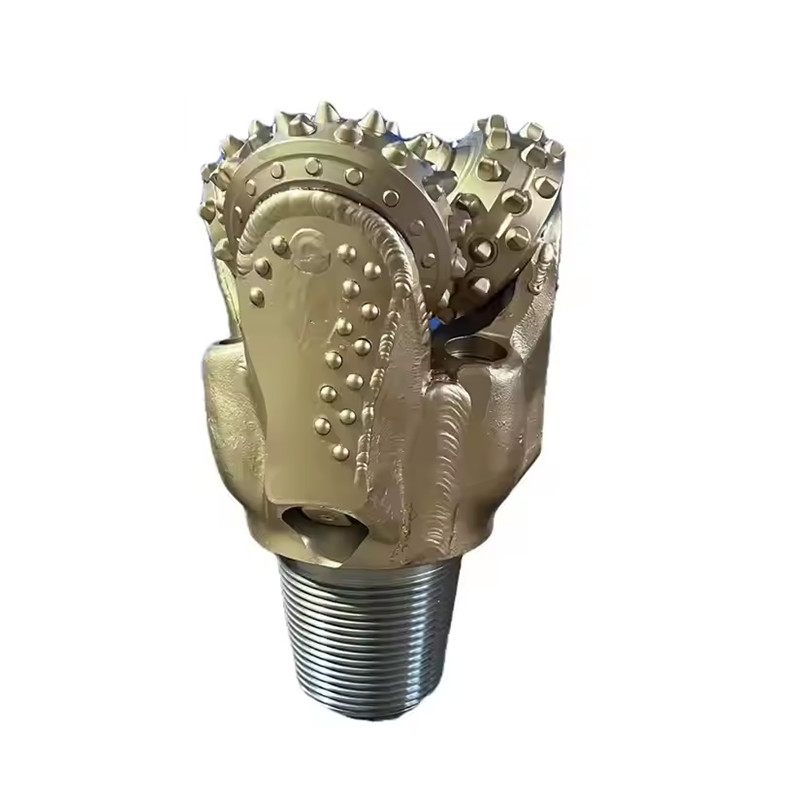

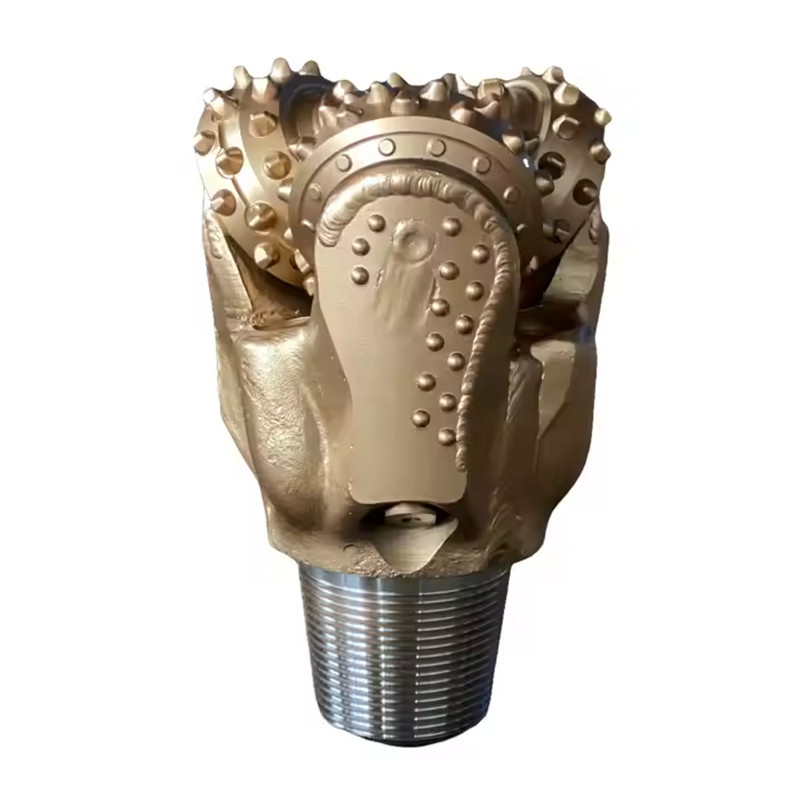

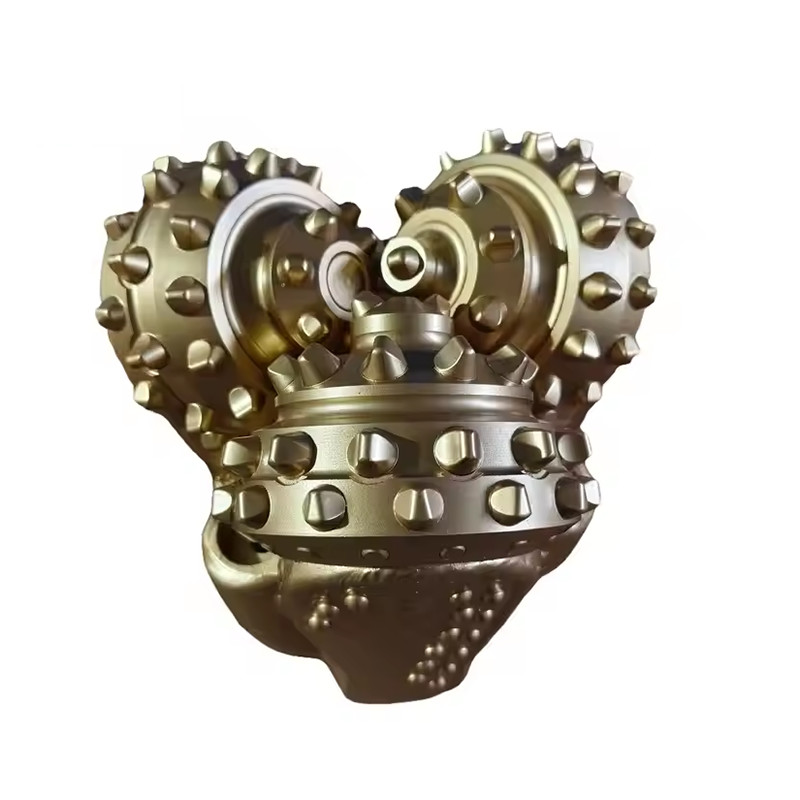

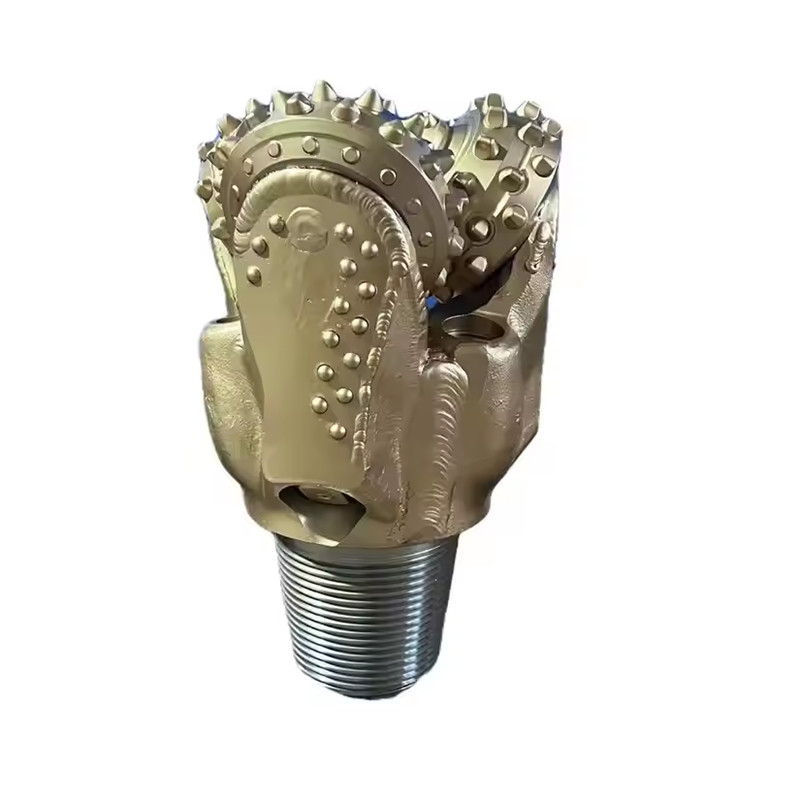

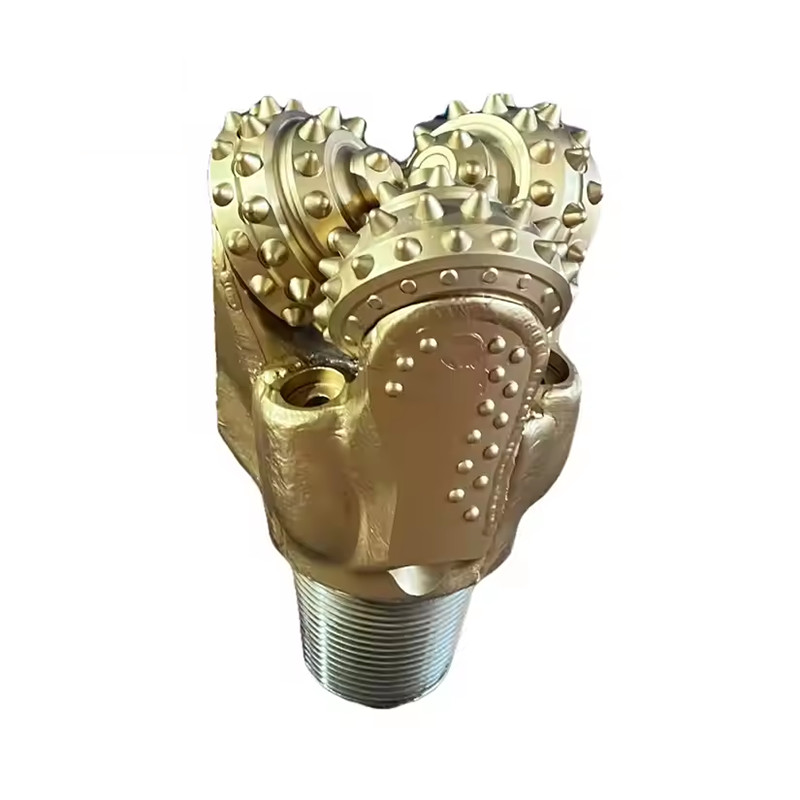

रोलर ट्राइकोन बिट तेल गैस पानी ड्रिलिंग रोलर कोन बिट्स

विवरण

एक ट्राइकोन बिट ड्रिलिंग संचालन में उपयोग किए जाने वाले बॉटम होल असेंबली का एक अनिवार्य घटक है। यह यांत्रिक ड्रिल बिट चट्टान की सतह को ड्रिलिंग के दौरान हटाने के लिए अपने दांतों द्वारा उत्पन्न घूर्णी गति और यांत्रिक घर्षण का उपयोग करता है। इसका उद्देश्य रोटेटिंग ड्रिल स्ट्रिंग और मड सप्लाई से ऊर्जा का उपयोग करना है, प्रभावी ढंग से कुएं को गहरा करने की सुविधा के लिए इस बल को लागू करना।

विनिर्देश :

अनुप्रयोग

• भू-तकनीकी जांच
• खनन अन्वेषण और जांच
• भू-तकनीकी उपकरण
• भूभौतिकी

आप किस प्रकार का ट्राइकोन चुनते हैं, यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं और बोरहोल के व्यास पर आप ड्रिलिंग कर रहे हैं। इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने आपके भूविज्ञान के लिए सही ट्राइकोन चुनने के लिए एक आसान उपयोग चरण प्रणाली विकसित की है, जिसमें लंबे उत्पादन जीवन के लिए बिट सुरक्षा जैसी अतिरिक्त विशेषताएं हैं।

बीयरिंग प्रकार
ट्राइकोन ड्रिलिंग बिट्स में मुख्य रूप से तीन प्रकार के बीयरिंग डिज़ाइन का उपयोग किया जाता है:

• मानक ओपन बेयरिंग रोलर बिट:
इन बिट्स पर कोन स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।
• सील्ड बेयरिंग रोलर्स बिट्स
इन बिट्स में बीयरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक ओ-रिंग सील होती है। सील बीयरिंग की सुरक्षा के लिए कीचड़ और कटिंग के खिलाफ एक बाधा के रूप में कार्य करती है।
• जर्नल बेयरिंग रोलर बिट्स
ये बिट्स अधिकतम प्रदर्शन के लिए नाक बेयरिंग, ओ-रिंग सील और एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडे होते हैं।


IADC कोड

IADC कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार के रॉक बिट की आवश्यकता है।
पहले तीन अंक गठन के अनुसार बिट को वर्गीकृत करते हैं जिसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बीयरिंग/सील डिज़ाइन को वर्गीकृत करते हैं।
1, 2, और 3 पदनाम देते हैं स्टील टूथ बिट्स 1 नरम, 2 मध्यम और 3 कठोर संरचनाओं के लिए।
कोड 4, 5, 6, 7 और 8 पदनाम देते हैं टंगस्टन कार्बाइड इंसर्ट बिट्स विभिन्न गठन कठोरता के लिए 4 सबसे नरम और 8 सबसे कठोर है।


गठन प्रकार
निम्नलिखित विशिष्ट गठन और इसका IADC संदर्भ दिखाता है
1 और 4 नरम संरचनाएं चिपचिपी परतों और कम संपीड़न शक्ति के साथ, जैसे मिट्टी, मार्ल।

1 और 4 नरम संरचनाएं कम संपीड़न शक्ति के साथ जैसे मार्ल, नमक, एनहाइड्राइट और शेल।

5 नरम से मध्यम संरचनाएं कम संपीड़न शक्ति और कठोर परतों के साथ अंतर्निहित, जैसे रेत, शेल और चाक।

2 या 6 मध्यम से कठोर सघन संरचनाएं उच्च से बहुत उच्च संपीड़न शक्ति के साथ, लेकिन गैर-घर्षण या छोटे घर्षण परतों के साथ, जैसे शेल, मडस्टोन, बलुआ पत्थर, चूना पत्थर, डोलोमाइट और एनहाइड्राइट।

3 या 7 कठोर और सघन संरचनाएं बहुत उच्च संपीड़न शक्ति और कुछ घर्षण परतों के साथ, जैसे सिल्टस्टोन, बलुआ पत्थर और मडस्टोन।

8 बहुत कठोर और घर्षण वाली संरचनाएं जैसे क्वार्टजाइट और ज्वालामुखीय चट्टान।


IADC कोड - अंक पहले तीन अंक गठन के अनुसार बिट को वर्गीकृत करते हैं जिसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बीयरिंग/सील डिज़ाइन को वर्गीकृत करते हैं।

पहला अंक 1, 2, और 3 पदनाम देते हैं स्टील टूथ बिट्स 1 नरम, 2 मध्यम और 3 कठोर संरचनाओं के लिए।
4, 5, 6, 7 और 8 पदनाम देते हैं टंगस्टन कार्बाइड विभिन्न गठन कठोरता के लिए इंसर्ट बिट्स 4 सबसे नरम और 8 सबसे कठोर है।

दूसरा अंक 1, 2, 3 और 4 आगे का ब्रेकडाउन हैं गठन 1 सबसे नरम और 4 सबसे कठोर है।

तीसरा अंक यह अंक के अनुसार बिट को वर्गीकृत करेगा बीयरिंग/सील प्रकार इस प्रकार:
मानक ओपन बेयरिंग रोलर बिट मानक ओपन बेयरिंग रोलर बिट,
एयर-कूल्ड मानक ओपन बेयरिंग रोलर बिट गेज सुरक्षा के साथ जो कोन के एड़ी में कार्बाइड इंसर्ट के रूप में परिभाषित है सील्ड रोलर बेयरिंग बिट गेज सुरक्षा के साथ सील्ड रोलर बेयरिंग बिट जर्नल सील्ड बेयरिंग बिट गेज सुरक्षा के साथ जर्नल सील्ड बेयरिंग बिट।

चौथा अंक निम्नलिखित अक्षर कोड चौथे अंक की स्थिति में उपयोग किए जाते हैं इंगित करने के लिए अतिरिक्त विशेषताएं: ए. एयर एप्लीकेशन आर. प्रबलित वेल्ड्स सी. सेंटर जेट एस. स्टैंडर्ड स्टील टूथ डी. डेविएशन कंट्रोल एक्स. चिसेल इंसर्ट ई. एक्सटेंडेड जेट वाई. कोनिकल इंसर्ट जी. एक्स्ट्रा गेज प्रोटेक्शन जेड. अन्य इंसर्ट शेप जे. जेट डिफ्लेक्शन
