सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | EGT |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 17500 |
| न्यूनतम आदेश मात्रा: | वार्ता |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का बक्सा और धातु का बक्सा |
| प्रसव के समय: | 2 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीसीएस / वर्ष |
| प्रकार: | हीरा ड्रिलिंग उपकरण | सामग्री: | हीरा, मिश्र धातु इस्पात, टंगस्टन कार्बाइड |
|---|---|---|---|
| मशीन का प्रकार: | ड्रिलिंग उपकरण | प्रसंस्करण प्रकार: | फोर्जिंग, कास्टिंग |
| आवेदन: | पानी/तेल/खनन | लाभ: | उच्च दक्षता, उच्च शक्ति |
| प्रमुखता देना: | रॉक पीडीसी बिट,17-1/2 इंच पीडीसी बिट,हार्ड रॉक फॉर्मेशन पीडीसी बिट |
||

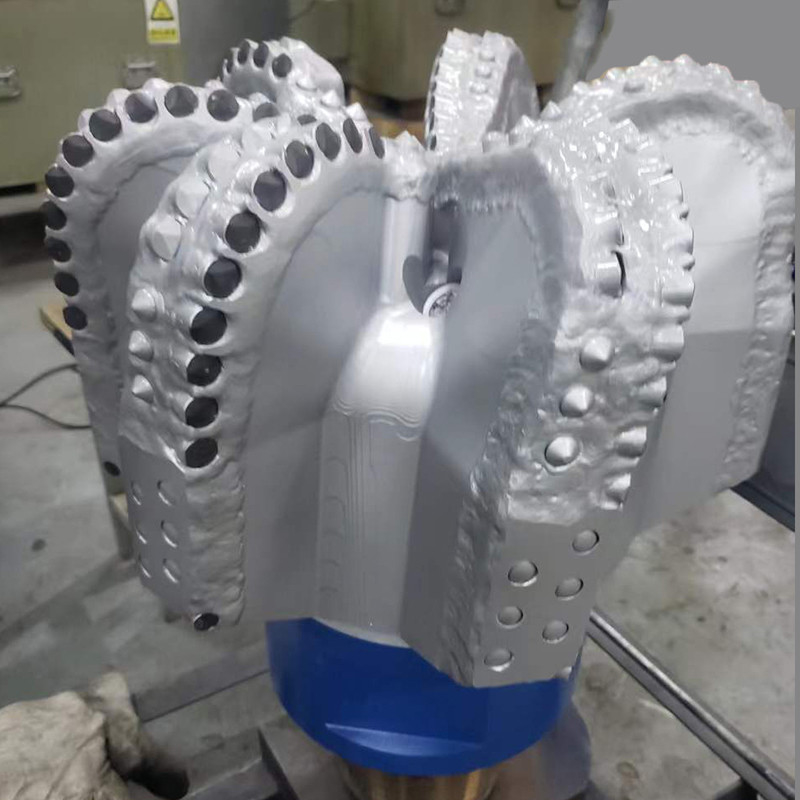

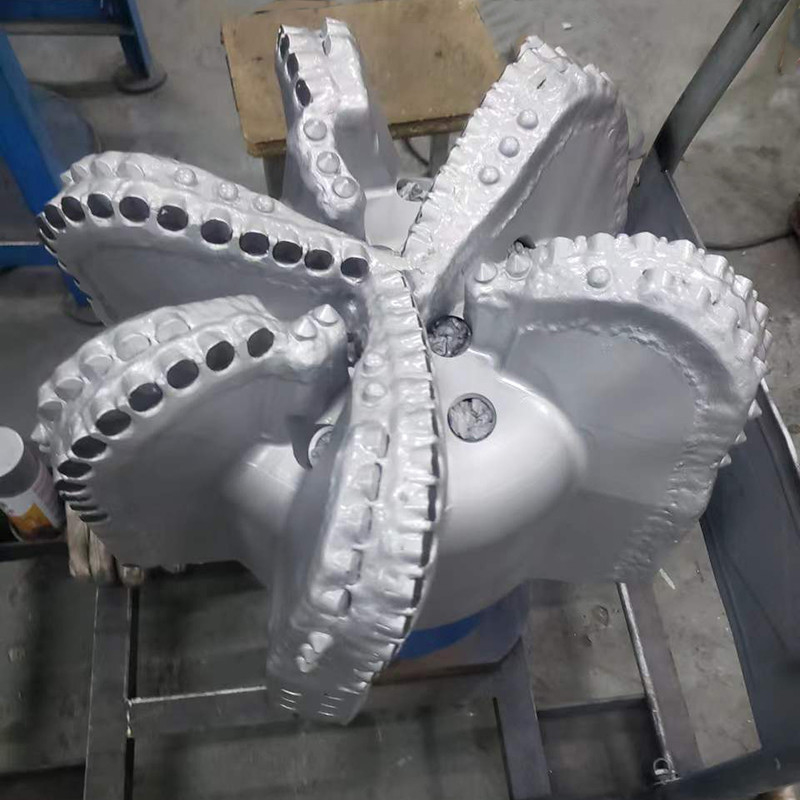

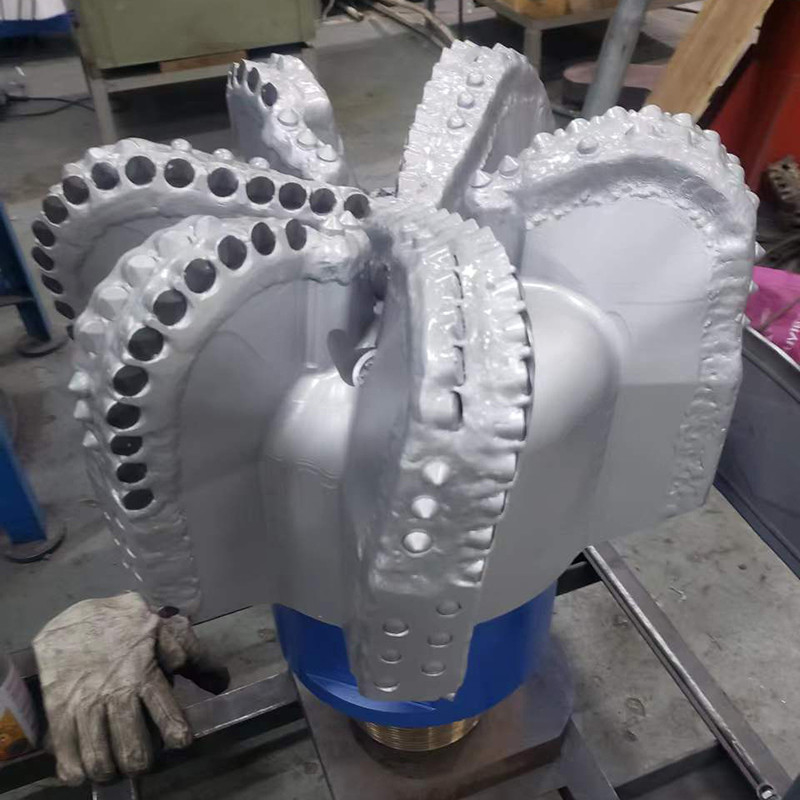

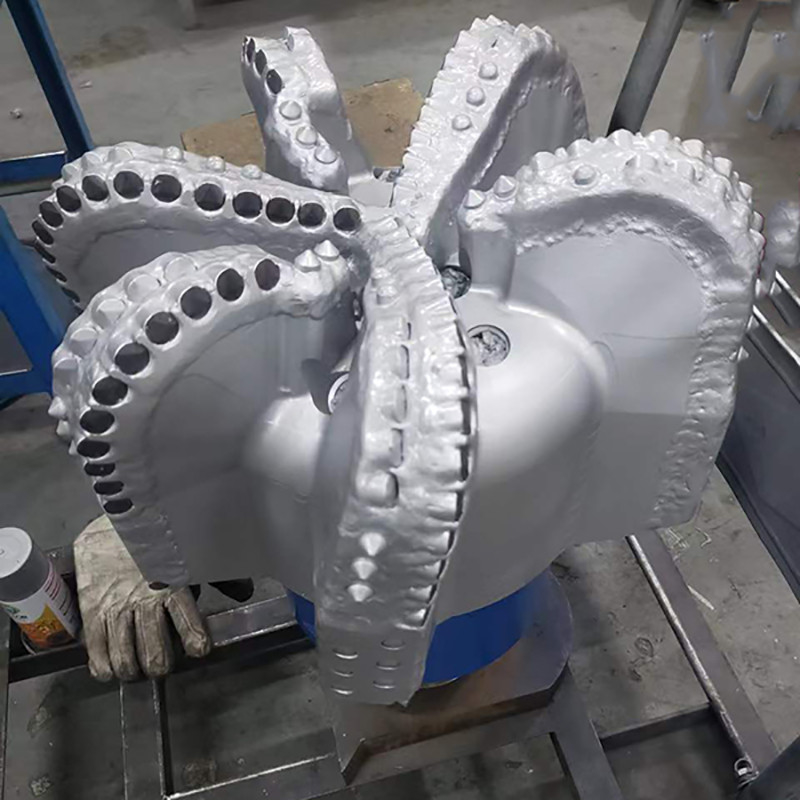

रॉक पीडीसी बिट 17-1/2 इंच हीरा ड्रिलिंग रिग हार्ड रॉक गठन के लिए बिट
1. पीडीसी ड्रिल बिट का वर्णनः
पीडीसी बिट्स विशेष रूप से शेल, चूना पत्थर और बलुआ पत्थर संरचनाओं में उच्च गति ड्रिलिंग के लिए इंजीनियर हैं।ये पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स किसी भी चल घटकों के बिना ठोस शरीर हैंफिक्स्ड कटर प्रभावी ढंग से चट्टान को स्क्रैप करते हैं, जिससे विशेष रूप से समेकित संरचनाओं में उच्च घूर्णन गति पर अधिक कुशल संचालन संभव होता है।
2पीडीसी बिट विनिर्देशः
तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से लैस एक ड्रिल बिट है.
| पीडीसी बिट डिजाइन | |
| आकार | 17-1/2 इंच |
| आईएडीसी कोड | S333 |
| शरीर का प्रकार | स्टील का शरीर |
| ब्लेड गिनती | 7 |
| प्राथमिक कटर का आकार | Ф16 मिमी |
| गेज कटर | Ф16 मिमी |
| नोजल | #10*5 |
| गेज की लंबाई | 3.5" में |
| एपीआई कनेक्शन | 7-5/8REG |
| वजन | 228 किलो |
| परिचालन मापदंड | |
| बिट पर वजन (KN): | 66-198 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 57-76 एलपीएम |
| मेकअप टॉर्क ((KN): | 46- 54 KN.M |

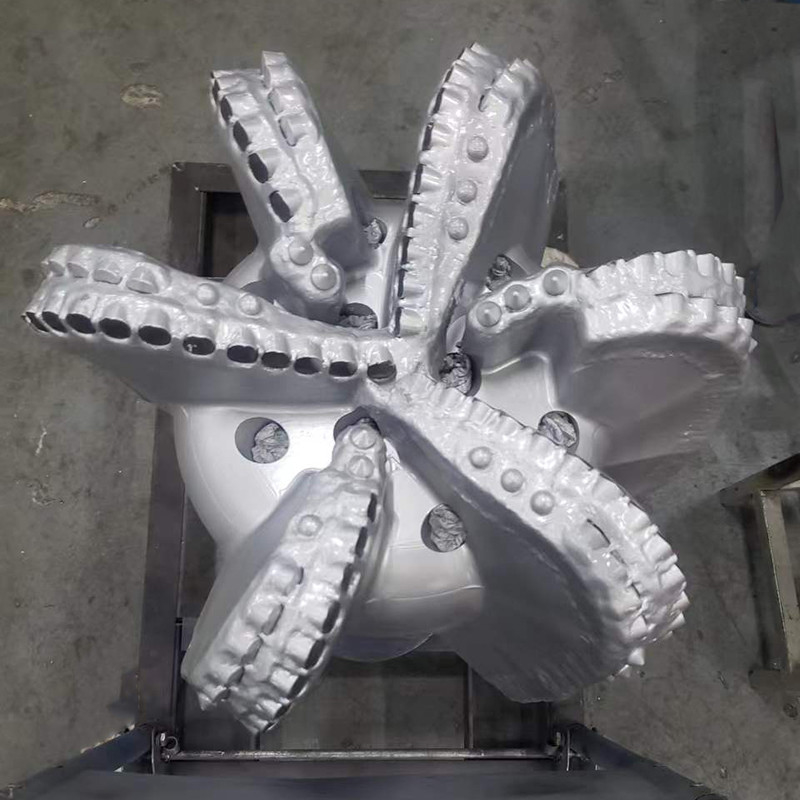

3. पीडीसी बिट प्रोफ़ाइल
4. ड्रिल बिट पीडीसी कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटाते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
द्रव चैनलों को भी इम्प करने के लिए नोजल प्लेसमेंट का पूरक
