सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 17500 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| सामग्री: | हीरा और मिश्र धातु इस्पात | एपीआई प्रमाणन: | 7-1548-1 |
|---|---|---|---|
| वजन: | लगभग 18 किग्रा | आवेदन: | चट्टान ड्रिलिंग कुआं |
| रंग: | कोई भी रंग | ||
| प्रमुखता देना: | एपीआई पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स,17-1/2 इंच पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स,अच्छी तरह से पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स |
||

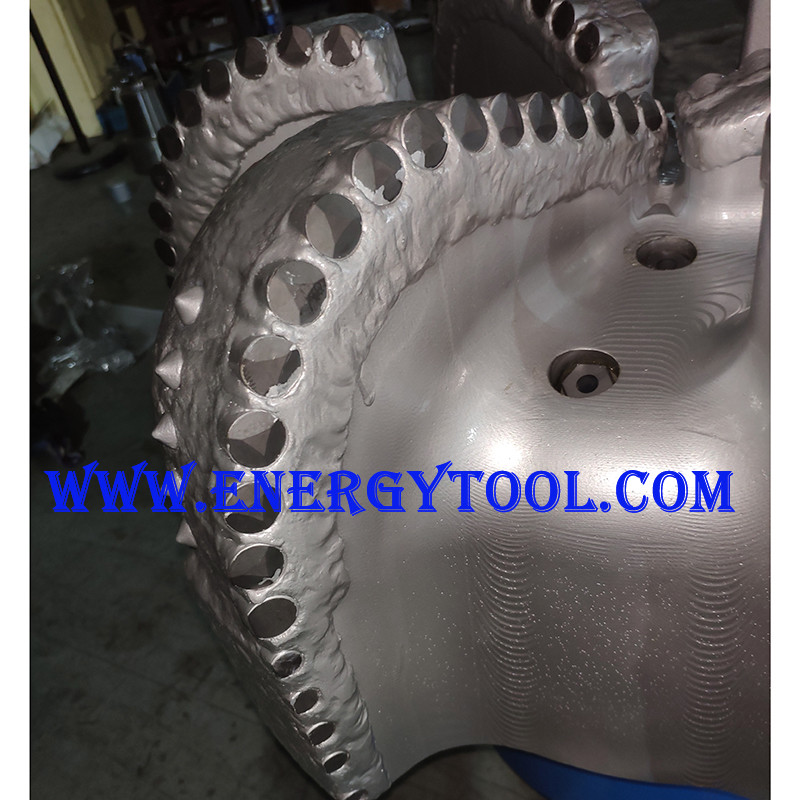

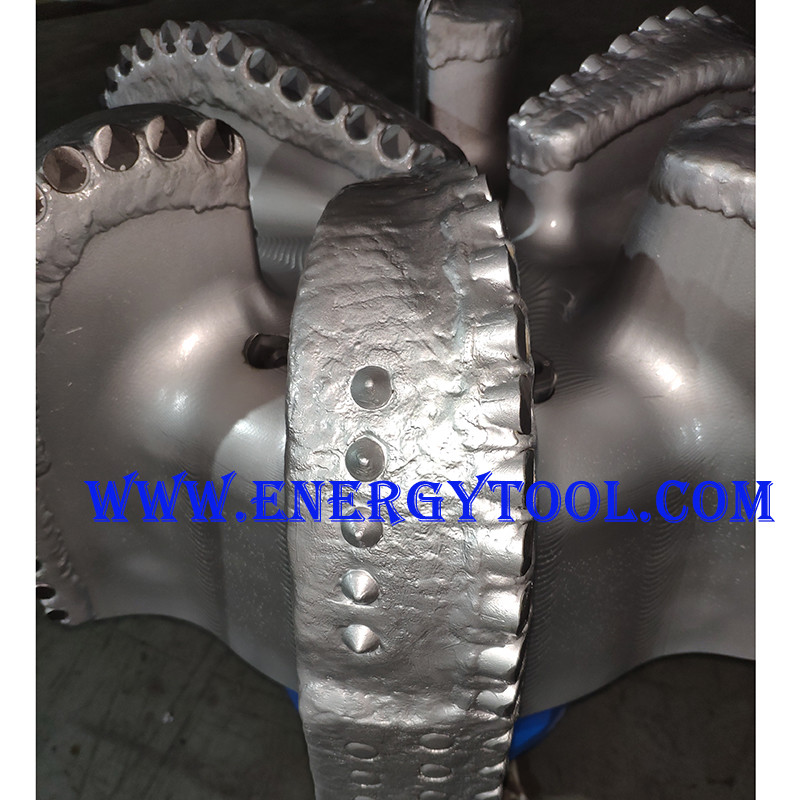

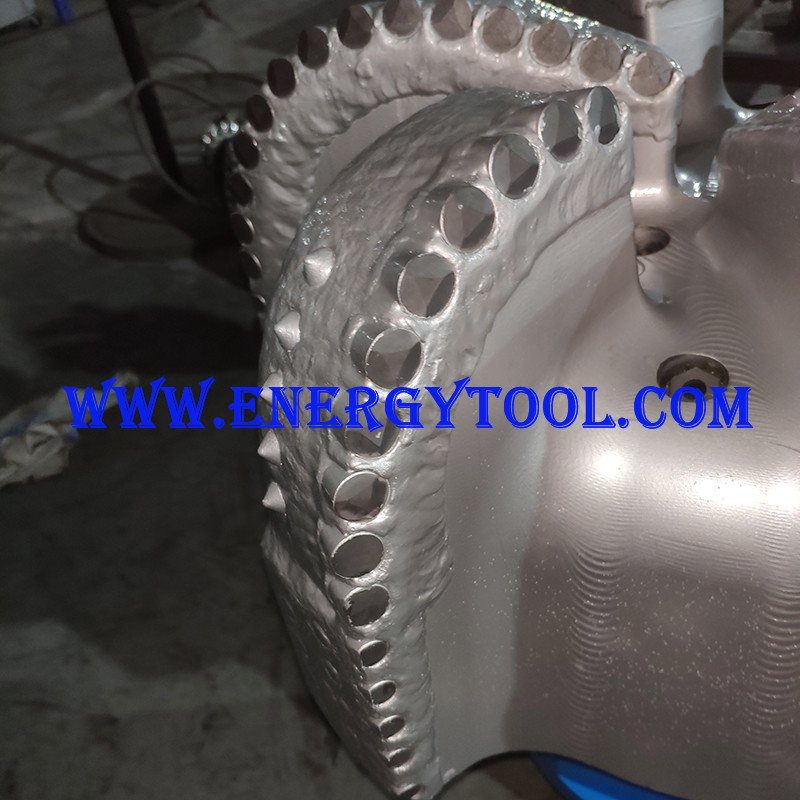

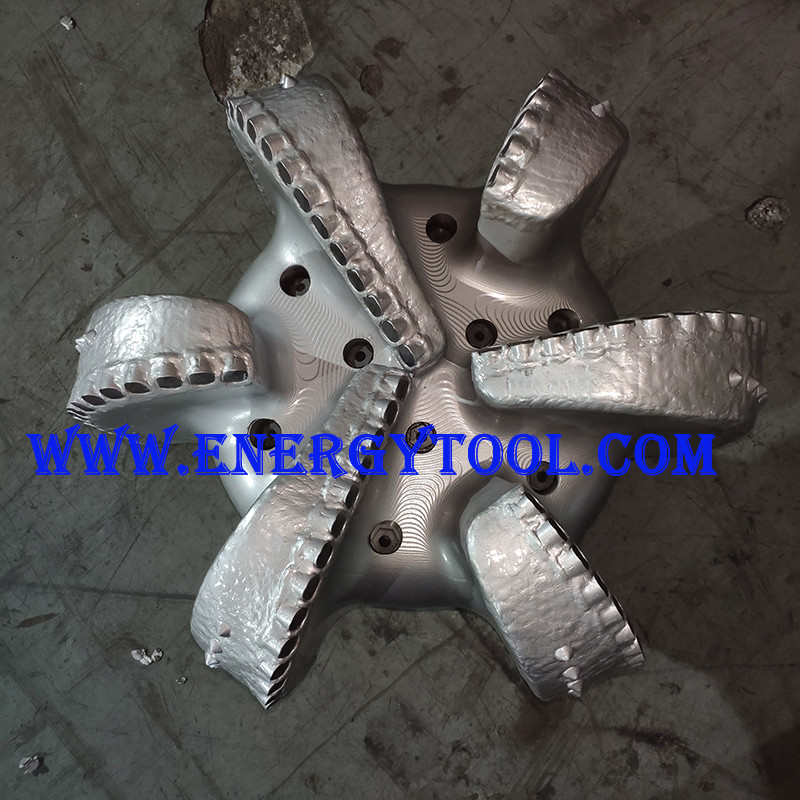

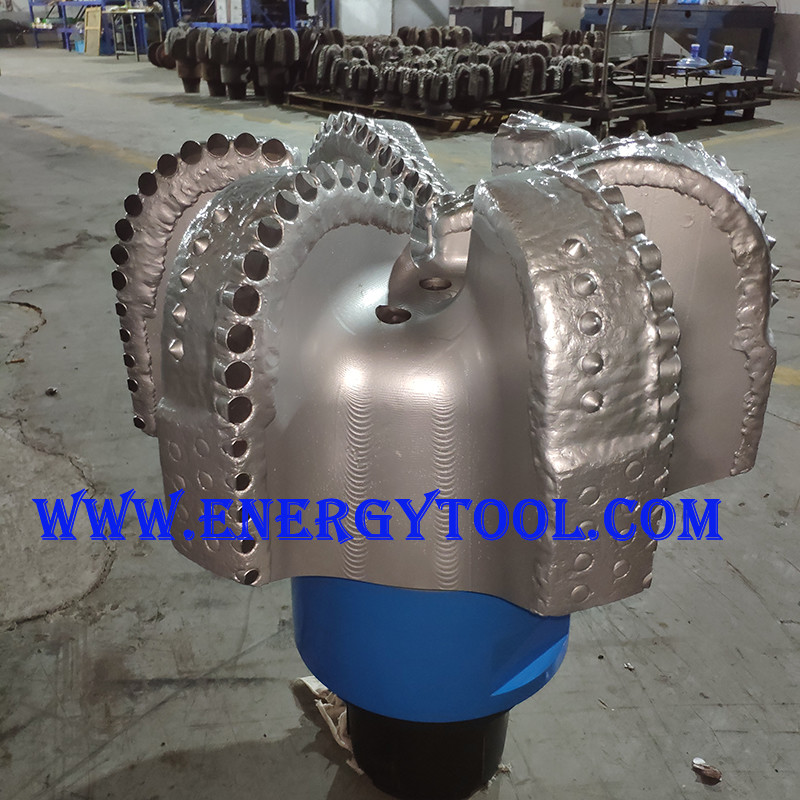

एपीआई विनिर्देश 12-1/4 इंच रॉक डायमंड पीडीसी ड्रिल बिट
1उत्पादन का नाम:
पीडीसी ड्रिल बिट, पीडीसी बिट, डायमंड पीडीसी बिट, पीडीसी डायमंड बिट, रॉक ड्रिल बिट, ड्रिलिंग रिग बिट, डायमंड ड्रिल बिट, वेल ड्रिलिंग बिट, ड्रिलिंग रॉड बिट
खनन ड्रिल बिट, पानी ड्रिल बिट, तेल ड्रिल बिट, भूमिगत खनन ड्रिल बिट
हीरा ड्रिल उपकरण, ड्रिलिंग रिग उपकरण,
2. विवरण:
डायमंड पीडीसी बिट "पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट" (पीडीसी) तकनीक की शक्ति का उपयोग है।यह उन्नत हीरा सामग्री तेल ड्रिलिंग संचालन में ड्रिल बिट्स की दक्षता और दीर्घायु में क्रांति लाता है.
S616 पीडीसी ड्रिलिंग बिट एक फिक्स्ड-हेड टूल के रूप में उत्कृष्टता का उदाहरण है जो एक एकीकृत इकाई के रूप में निर्बाध रूप से संचालित होता है, जो ड्रिलिंग प्रयासों के दौरान अटूट और विश्वसनीय प्रदर्शन की गारंटी देता है।
पीडीसी ड्रिल बिट के चयन में, कटर घनत्व, आकार, बिट प्रोफाइल और ब्लेड प्रकार जैसे प्रमुख विचार महत्वपूर्ण कारक हैं जो विभिन्न ड्रिलिंग स्थितियों में प्रदर्शन को प्रभावित करते हैं।
हमारे पीडीसी बिट्स की श्रृंखला एपीआई मानकों का सख्ती से पालन करती है, जो ड्रिलिंग संचालन के साथ सहज संगतता सुनिश्चित करती है। ये बिट्स 3 से 22 इंच के आकार में उपलब्ध हैं, 3 से 9 ब्लेड के साथ,विशिष्ट जरूरतों और बजट के अनुरूप विभिन्न कटर वर्गीकरण प्रदान करना.
2विनिर्देश:
पीडीसी बिट्स जैसे कि एस 616 या एम 616 को 6-लेड स्टील या मैट्रिक्स बॉडी और 16 मिमी मुख्य कटर के साथ निर्दिष्ट किया जाता है। आईएडीसी कोड इंगित करता है कि क्या बिट कठिन,नरम या विशिष्ट प्रोफाइल संरचनाएं, अतिरिक्त अंतर्दृष्टि प्रदान करता है।
तो आईएडीसी 323 पीडीसी ड्रिल बिट का अलग मतलब है।
| विनिर्देश | |
| आकारः | 17-1/2 इंच (444.5 मीटर) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 9 |
| एपीआई कनेक्शन (इन): | 7-5/8" REG |
| गेज की लंबाई (इन): | 3 |
| परिचालन मापदंड | |
| बिट पर वजन (KN): | 89-178 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 48 - 57 एलपीएम |
| मेकअप टॉर्क ((KN): | 38- 43 KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर
एक ड्रिल बिट के दिल में पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर होते हैं, जो सीधे चट्टान के साथ जुड़ते हैं, मुख्य रूप से हटाने के लिए कतरनी कार्रवाई का उपयोग करते हैं।एक कुएं के कठिन वातावरण में, पीडीसी कटर में अक्सर हीटिंग और कूलिंग चक्र होते हैं, जो महत्वपूर्ण चुनौतियां पैदा करते हैं।
बेहतर थर्मल स्थिरता और कम थर्मल अपघटन के साथ पीडीसी कटर बेहतर प्रदर्शन करते हैं, जिसके परिणामस्वरूप उच्च प्रवेश दर (आरओपी) और बेहतर पहनने के प्रतिरोध होता है।इसलिए इन कटरों का अनुकूलन दक्षता को अधिकतम करने के लिए महत्वपूर्ण है.
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6.पीडीसी ड्रिल बिट वैकल्पिक विशेषताः
पीडीसी ड्रिल बिट की बहुत अधिक विशेषताएं हैं, जो पीडीसी ड्रिल बिट की स्थिरता, पहनने के प्रतिरोध और पीछे, कटर प्रदर्शन और सदमे के रूप में बढ़ जाती हैं।
7स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी का विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
सामग्री क्षमता और मानक का पालन
| एपीआई | आईएसओ | एएसएम | NACE |
| एपीआई स्पेसिफिकेशन 7-1 | आईएसओ 9001 | ASME B94.55M ASME B94.11M | NACE |
पीडीसी ड्रिल बिट की स्टील सामग्री एआईएसआई 4145एच मिश्र धातु संरचनात्मक स्टील है।
AISI 4145H मिश्र धातु संरचनात्मक स्टीलः यह एक स्टील है जिसका विशेष रूप से तेल ड्रिलिंग टूल्स के लिए उपयोग किया जाता है, विशेष रूप से भारी शुल्क ड्रिलिंग पाइप के निर्माण के लिए।एआईएसआई 4145एच स्टील में अच्छी पहनने का प्रतिरोध और कठोरता है, उच्च दबाव और उच्च तापमान वातावरण का सामना कर सकता है और गहरे और अति गहरे कुएं ड्रिलिंग ऑपरेशन के लिए उपयुक्त है 45.
सामग्री संरचनाः
| रचना | C(%) | Si(%) | Mn ((%) | पी ((%) | S(%) | क्यु ((%) | Cr ((%) | V ((%) | मो ((%) | अल् ((%) | टीआई ((%) |
| SAE4145HS | 45 | 26 | 110 | 2 | 2 | 1 | 115 | 0.9 | 32 | 2 | 4.2 |
8सभी ड्रिल बिट का परीक्षण निम्नानुसार किया जाएगा:
--- मैकेनिकल परीक्षण उपकरण
---हार्ड टेस्ट
---यूटी परीक्षण
---आवश्यकता के अनुसार अन्य परीक्षण
