सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 55000 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| सामग्री: | हीरा और मिश्र धातु इस्पात | एपीआई प्रमाणन: | 7-1548-1 |
|---|---|---|---|
| वजन: | लगभग 18 किग्रा | आवेदन: | चट्टान ड्रिलिंग कुआं |
| रंग: | कोई भी रंग | ||
| प्रमुखता देना: | 5-1/2 इंच पीडीसी ड्रिल बिट,एपीआई विनिर्देश पीडीसी ड्रिल बिट,एपीआई हीरा पीडीसी बिट |
||

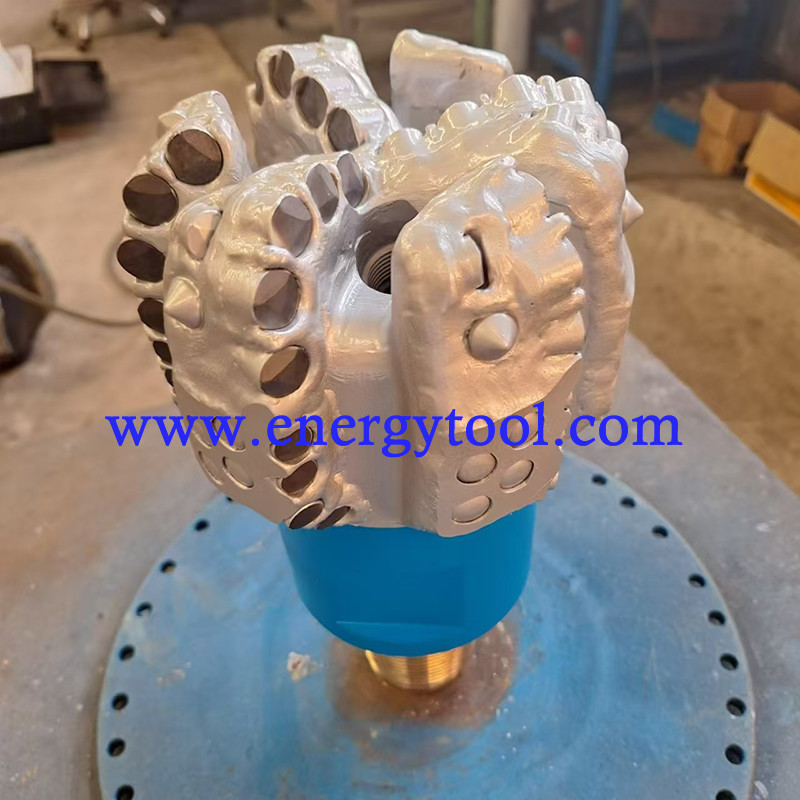

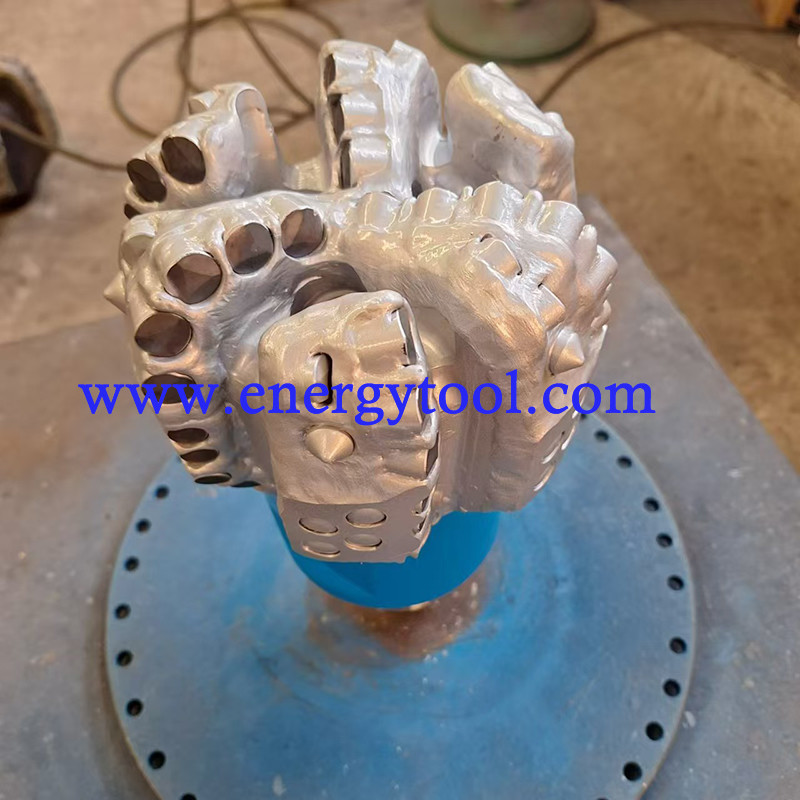

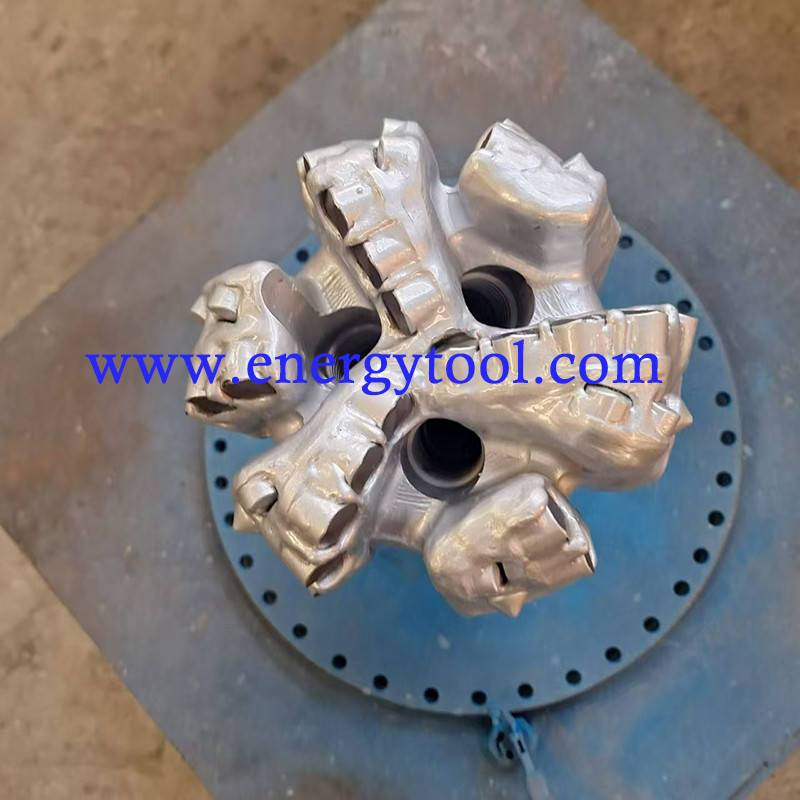

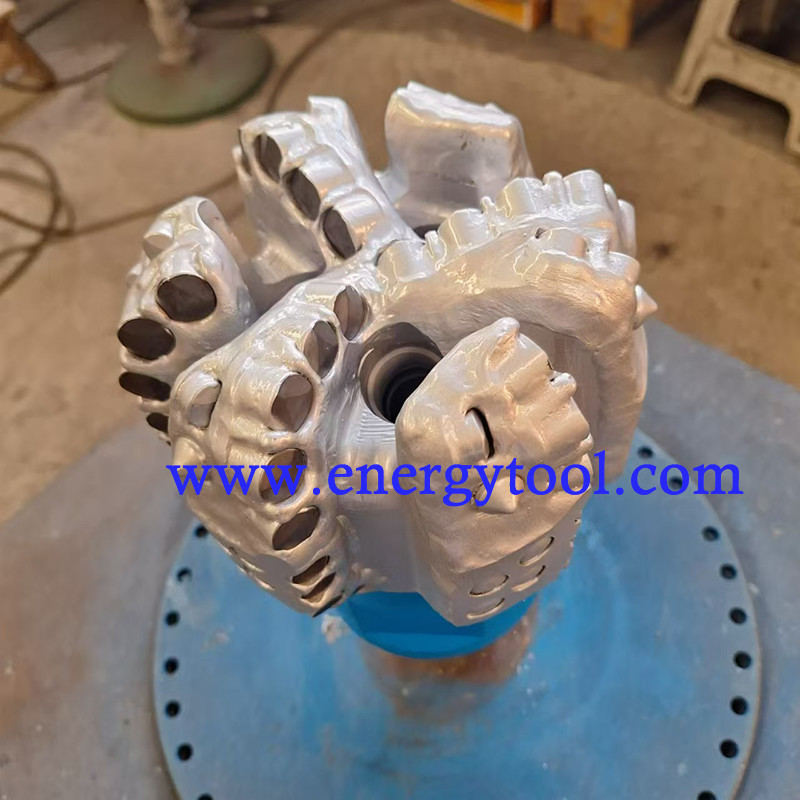

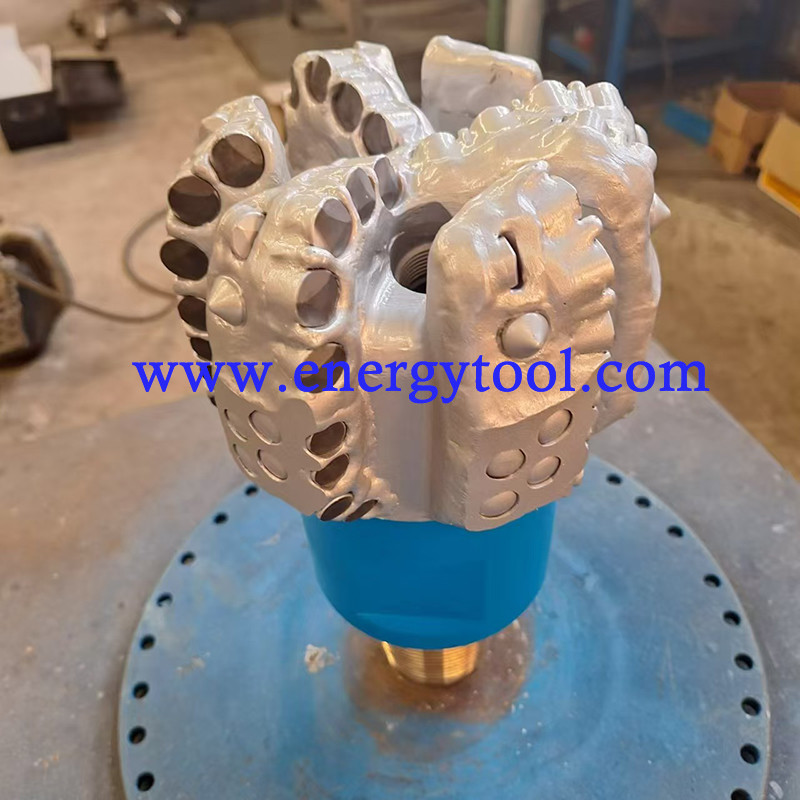

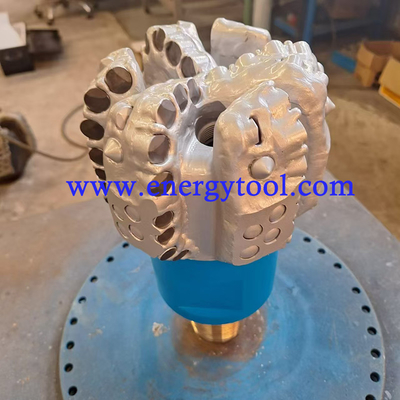

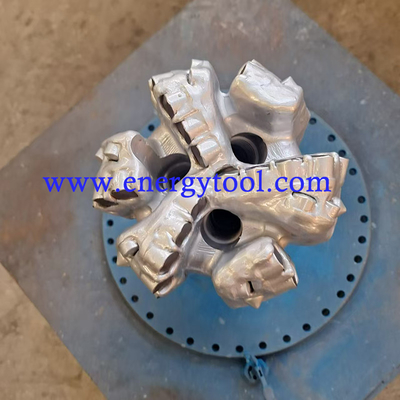

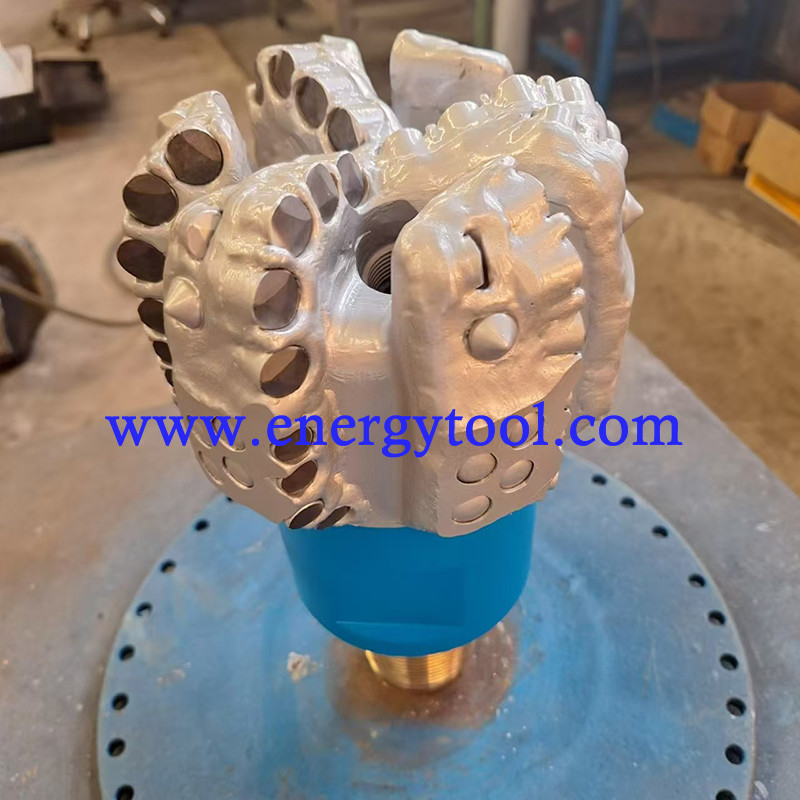

तेल हीरा ड्रिलिंग टूल 5-1/2 इंच पीडीसी ड्रिल बिट ऑफ एपीआई विनिर्देश
1.उत्पादन का नाम:
पीडीसी ड्रिल बिट, पीडीसी बिट, डायमंड पीडीसी बिट, पीडीसी डायमंड बिट, रॉक ड्रिल बिट, ड्रिलिंग रिग बिट, डायमंड ड्रिल बिट, वेल ड्रिलिंग बिट, ड्रिलिंग रॉड बिट
खनन ड्रिल बिट, पानी ड्रिल बिट, तेल ड्रिल बिट, भूमिगत खनन ड्रिल बिट
हीरा ड्रिल उपकरण, ड्रिलिंग रिग उपकरण,
विवरण:
पीडीसी ड्रिल बिट, पीडीसी बिट, डायमंड पीडीसी बिट, पीडीसी डायमंड बिट, रॉक ड्रिल बिट, ड्रिलिंग रिग बिट, डायमंड ड्रिल बिट, वेल ड्रिलिंग बिट, ड्रिलिंग रॉड बिट
खनन ड्रिल बिट, पानी ड्रिल बिट, तेल ड्रिल बिट, भूमिगत खनन ड्रिल बिट
हीरा ड्रिल उपकरण, ड्रिलिंग रिग उपकरण,
"पोलीक्रिस्टलाइन डायमंड कॉम्पैक्ट" (पीडीसी) तकनीक का उपयोग करते हुए, डायमंड पीडीसी बिट तेल ड्रिलिंग संचालन में ड्रिल बिट्स की दक्षता और स्थायित्व में काफी वृद्धि करता है।
S616 पीडीसी ड्रिलिंग बिट उत्कृष्टता का एक प्रमुख उदाहरण है, जो एक फिक्स्ड-हेड टूल के रूप में निर्बाध रूप से काम करता है जो ड्रिलिंग गतिविधियों के दौरान लगातार और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
पीडीसी ड्रिल बिट का चयन करते समय, कटर घनत्व, आकार, बिट डिजाइन और ब्लेड प्रकार जैसे आवश्यक कारक विभिन्न प्रकार की ड्रिलिंग स्थितियों में प्रदर्शन के महत्वपूर्ण निर्धारक होते हैं।
हमारे पीडीसी बिट्स का संग्रह सख्ती से एपीआई मानकों का पालन करता है, ड्रिलिंग प्रक्रियाओं के साथ सुचारू संगतता की गारंटी देता है। 3 से 22 इंच के आकार में उपलब्ध है 3 से 9 ब्लेड के साथ,ये बिट्स विशिष्ट जरूरतों और बजट के अनुरूप विभिन्न कटर वर्गीकरण प्रदान करते हैं.
2विनिर्देश:
पीडीसी बिट्स जैसे कि एस 616 या एम 616 को 6 ब्लेड स्टील या मैट्रिक्स बॉडी और 16 मिमी मुख्य कटर के साथ निर्दिष्ट किया जाता है। आईएडीसी कोड इंगित करता है कि क्या बिट कठिन,नरम या विशिष्ट प्रोफाइल संरचनाएं, अतिरिक्त अंतर्दृष्टि प्रदान करता है।
तो आईएडीसी 323 पीडीसी ड्रिल बिट का अलग मतलब है।
| विनिर्देश | |
| आकारः | 5-1/2 इंच (139.7mm) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 3 |
| एपीआई कनेक्शन (इन): | 2-7/8" REG |
| गेज की लंबाई (इन): | 1.5 |
| परिचालन मापदंड | |
| बिट पर वजन (KN): | 9-67 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 11- 15 एलपीएम |
| मेकअप टॉर्क ((KN): | 9.5-12.2 KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर
एक ड्रिल बिट के दिल में पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर होते हैं, जो सीधे चट्टान के साथ जुड़ते हैं, मुख्य रूप से हटाने के लिए कतरनी कार्रवाई का उपयोग करते हैं।एक कुएं के कठिन वातावरण में, पीडीसी कटर में अक्सर हीटिंग और कूलिंग चक्र होते हैं, जो महत्वपूर्ण चुनौतियां पैदा करते हैं।
बेहतर थर्मल स्थिरता और कम थर्मल अपघटन के साथ पीडीसी कटर बेहतर प्रदर्शन करते हैं, जिसके परिणामस्वरूप उच्च प्रवेश दर (आरओपी) और बेहतर पहनने के प्रतिरोध होता है।इसलिए इन कटरों का अनुकूलन दक्षता को अधिकतम करने के लिए महत्वपूर्ण है.
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के प्रदर्शन में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
सामग्री क्षमता और मानक का पालन
| एपीआई | आईएसओ | एएसएम | NACE |
| एपीआई स्पेसिफिकेशन 7-1 | आईएसओ 9001 | ASME B94.55M ASME B94.11M | NACE |
पीडीसी ड्रिल बिट की स्टील सामग्री एआईएसआई 4145एच मिश्र धातु संरचनात्मक स्टील है।
AISI 4145H मिश्र धातु संरचनात्मक स्टीलः यह एक स्टील है जिसका विशेष रूप से तेल ड्रिलिंग उपकरण के लिए उपयोग किया जाता है, विशेष रूप से भारी शुल्क ड्रिलिंग पाइप के निर्माण के लिए।एआईएसआई 4145एच स्टील में अच्छी पहनने का प्रतिरोध और कठोरता है, उच्च दबाव और उच्च तापमान वातावरण का सामना कर सकता है और गहरे और अति गहरे कुएं ड्रिलिंग संचालन के लिए उपयुक्त है 45.
सामग्री संरचनाः
| रचना | C(%) | Si(%) | Mn ((%) | पी ((%) | S(%) | क्यु ((%) | Cr ((%) | V ((%) | मो ((%) | अल् ((%) | टीआई ((%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी का विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
