सुज़ौ एनर्जी टूल कं, लिमिटेड
| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| Model Number: | 12500 |
| Minimum Order Quantity: | 1 Pcs |
| मूल्य: | USD 2000-20000 Unit |
| Packaging Details: | Wooden Box |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5000 PCS / Year |
| गठन प्रकार: | नरम से मध्यम कठोर | जलगति विज्ञान: | अधिकतम प्रवाह दर के लिए अनुकूलित |
|---|---|---|---|
| आवेदन: | तेल और गैस ड्रिलिंग | लाभ: | उच्च दक्षता, उच्च शक्ति |
| प्रसंस्करण प्रकार: | फोर्जिंग, कास्टिंग | बिट प्रकार: | स्टील बॉडी पीडीसी ड्रिल बिट्स |
| प्रमुखता देना: | 6 ब्लेड पीडीसी ड्रिलिंग बिट,रॉक ड्रिल टूल पीडीसी ड्रिलिंग बिट,रॉक स्टील बॉडी पीडीसी ड्रिल बिट्स |
||

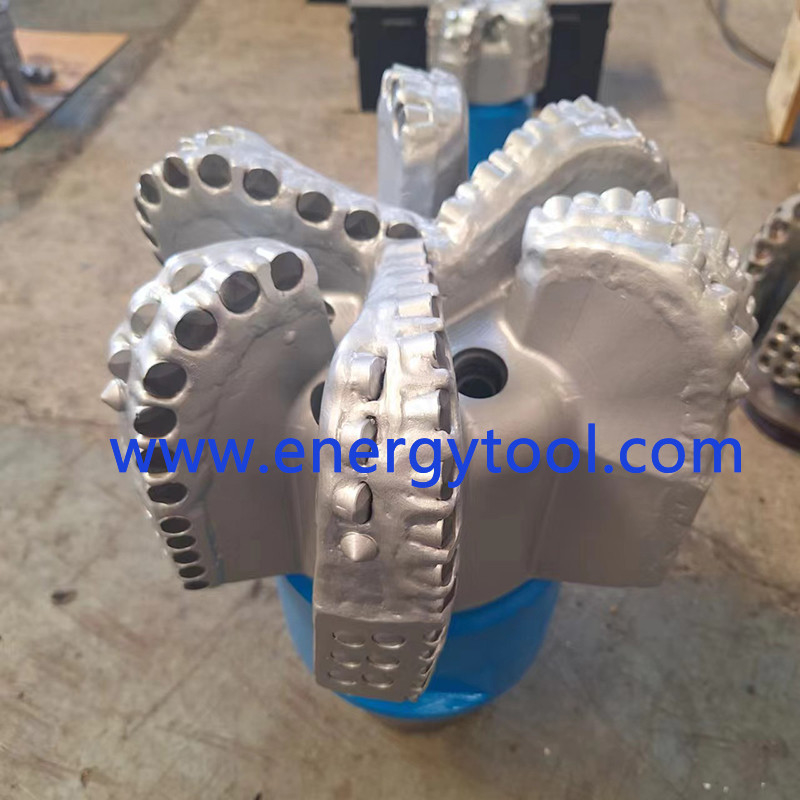

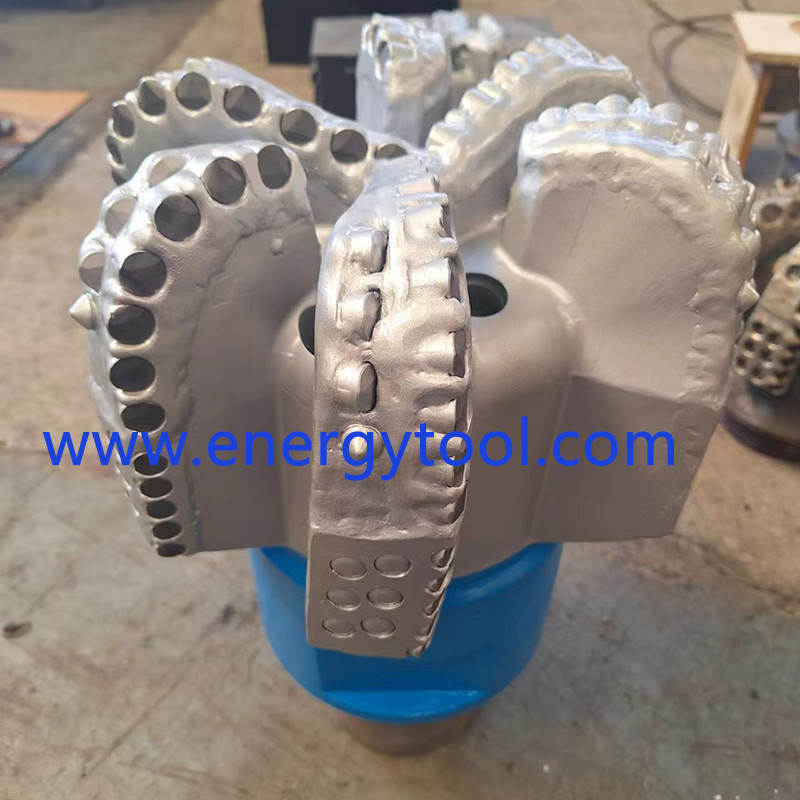

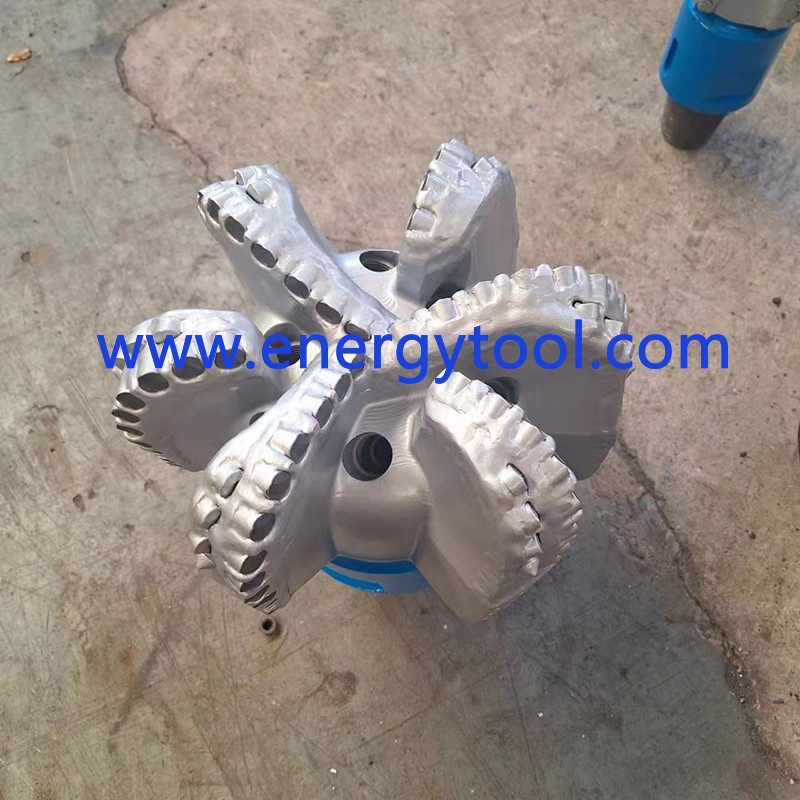

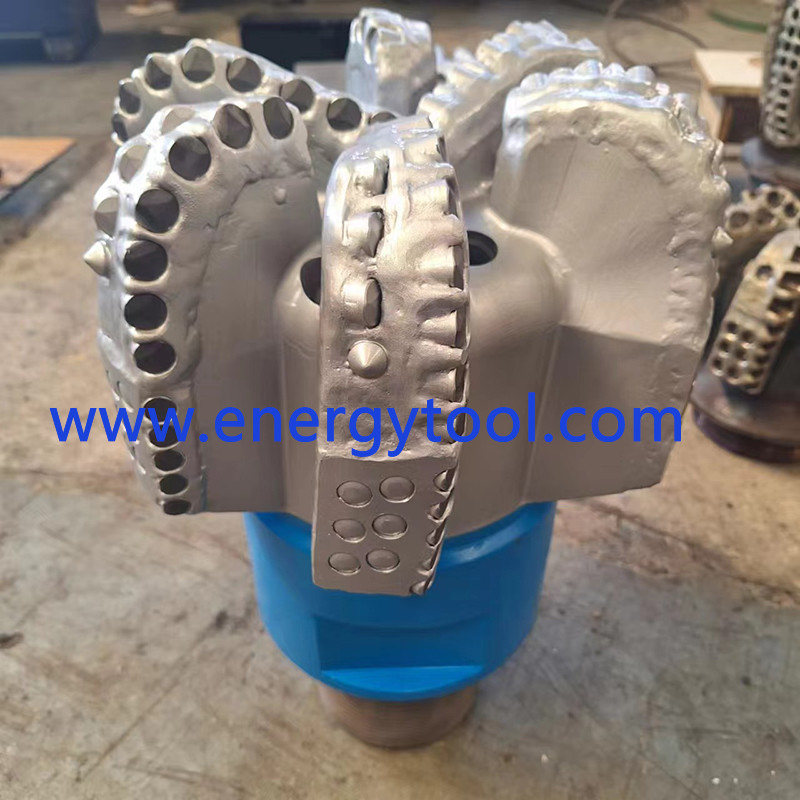

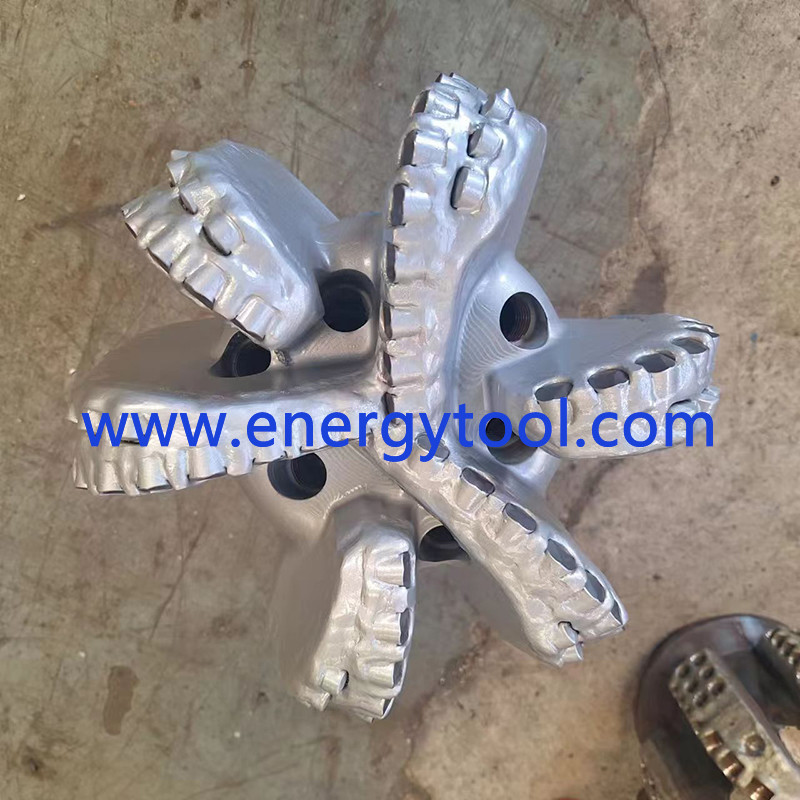

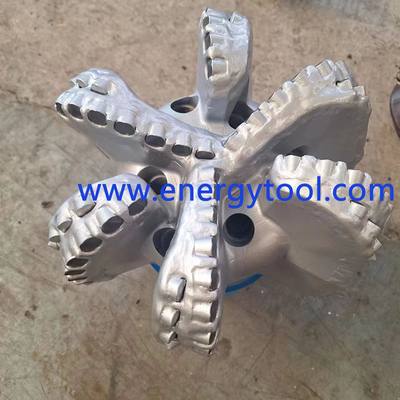

रॉक डायमंड ड्रिल टूल 9-1/2 " तेल क्षेत्र पीडीसी ड्रिलिंग बिट डाउन होल टूल
1. विवरण:
पीडीसी, "पोलीक्रिस्टलाइन डायमंड कॉम्पैक्ट" का संक्षिप्त नाम है, एक अत्याधुनिक हीरा सामग्री है जो ड्रिल बिट निर्माण में क्रांति ला रही है,विशेष रूप से तेल ड्रिलिंग गतिविधियों में दक्षता और स्थायित्व में वृद्धि.
उदाहरण के लिए, S616 PDC बिट को लें, एक फिक्स्ड-हेड टूल जो एक एकीकृत इकाई के रूप में घूमता है, पूरी ड्रिलिंग प्रक्रिया में लगातार और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
एक पीडीसी बिट का चयन करते समय, कटर घनत्व, आकार, बिट प्रोफाइल, और ब्लेड प्रकार जैसे कारकों पर ध्यान से विचार किया जाना चाहिए, क्योंकि वे विभिन्न ड्रिलिंग स्थितियों में बिट की प्रभावशीलता को प्रभावित करते हैं.
हमारे पीडीसी ड्रिल बिट्स एपीआई मानकों के अनुरूप हैं, विभिन्न ड्रिलिंग संचालन के साथ संगतता सुनिश्चित करते हैं। 3 से 9 ब्लेड के साथ 3 से 22 इंच के आकार में उपलब्ध हैं,इन बिट्स विशिष्ट जरूरतों और बजट बाधाओं को पूरा करने के लिए कटर वर्गीकरण की एक श्रृंखला प्रदान करते हैं
2विनिर्देश:
पीडीसी बिट्स जैसे कि एस616 या एम616 में 16 मिमी मुख्य कटर के साथ स्टील या मैट्रिक्स बॉडी से बने 6 ब्लेड का निर्माण होता है।आईएडीसी कोड मूल्यवान जानकारी प्रदान करता है कि क्या बिट हार्डवेयर के लिए उपयुक्त है, नरम या विशेष प्रोफाइल संरचनाएं, जो अधिक स्पष्टता प्रदान करती हैं।
इसलिए IADC 323 पदनाम PDC ड्रिल बिट की विशिष्ट विशेषताओं को दर्शाता है
|
विनिर्देश
|
|
| आकारः | 9 1/2 इंच (241.3 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 6 |
| एपीआई कनेक्शन (इन): | 6-5/8" REG |
| गेज की लंबाई (इन): | 3 |
|
परिचालन मापदंड
|
|
| बिट पर वजन (KN): | 89-178 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 48- 57 एलपीएम |
| मेकअप टॉर्क ((KN): | 38 - 43 KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर
एक ड्रिल बिट के मूल में पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर होते हैं, जो सीधे चट्टान के साथ जुड़ते हैं, मुख्य रूप से हटाने के लिए कतरनी कार्रवाई का उपयोग करते हैं।,पीडीसी काटने वाले मशीनों में अक्सर हीटिंग और कूलिंग चक्र होते हैं, जिससे महत्वपूर्ण चुनौतियां उत्पन्न होती हैं।
बेहतर थर्मल स्थिरता और कम थर्मल अपघटन के साथ पीडीसी कटर बेहतर प्रदर्शन प्रदान करते हैं, जिसके परिणामस्वरूप उच्च प्रवेश दर (आरओपी) और बेहतर पहनने के प्रतिरोध होता है।इन कटरों का अनुकूलन अधिकतम दक्षता के लिए महत्वपूर्ण है.
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के प्रदर्शन में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
