सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 95000 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| प्रमुखता देना: | हीरा चट्टान ड्रिल बिट,एपीआई विनिर्देश पीडीसी ड्रिल बिट,9-1/2 इंच पीडीसी ड्रिल बिट |
||
|---|---|---|---|

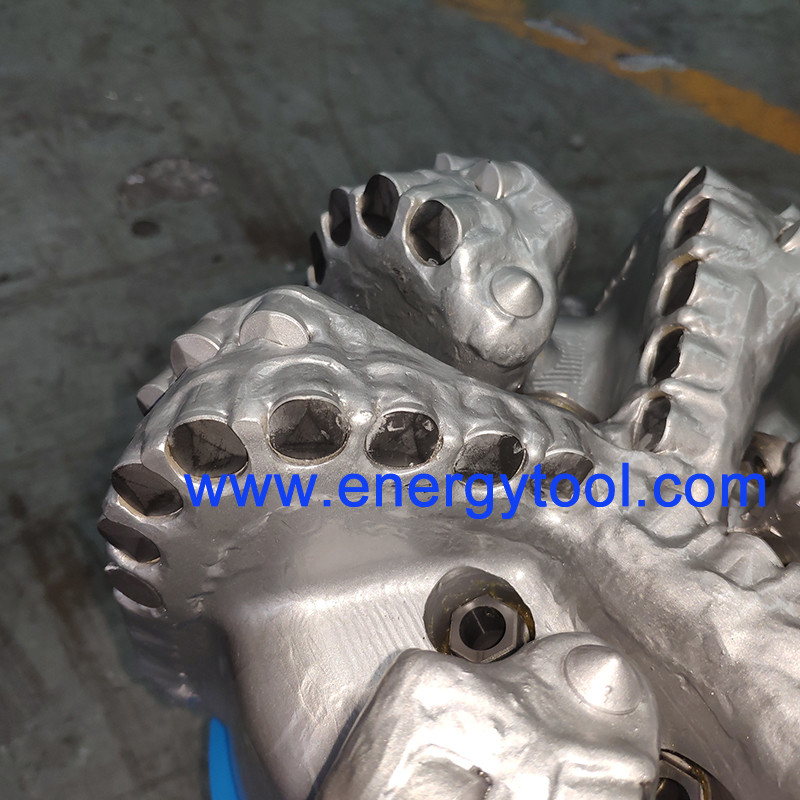

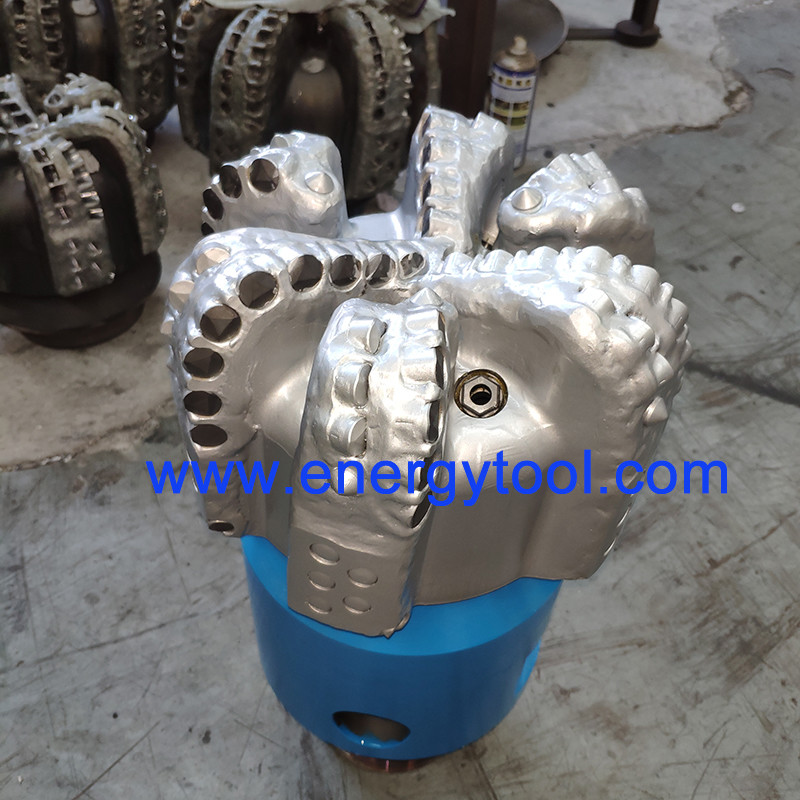

डायमंड रॉक ड्रिल बिट 9-1/2 इंच एपीआई विनिर्देश पीडीसी बिट ऑफ
1. विवरण:
संक्षिप्त नाम पीडीसी का अर्थ है पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट, जो ड्रिलिंग टूल्स के क्षेत्र में महत्वपूर्ण भूमिका निभाता है।पॉलीक्रिस्टलीय हीरे की सामग्री ने तेल ड्रिलिंग उपकरण में इस्तेमाल की जाने वाली तकनीक में क्रांति ला दी हैविशेष रूप से पीडीसी बिट्स के निर्माण में। ये बिट्स, जिन्हें फिक्स्ड-हेड बिट्स के रूप में जाना जाता है, स्वतंत्र रूप से चलने वाले भागों के बिना एक एकल इकाई के रूप में घूमते हैं।
इष्टतम प्रदर्शन सुनिश्चित करने के लिए, ड्रिल बिट्स पर विचार करते समय कई कारक खेल में आते हैं। इनमें कटर घनत्व, कटर का आकार या प्रकार, बिट प्रोफाइल और कटर ब्लेड की संख्या शामिल हैं।निश्चिन्त रहें, हमारे सभी ड्रिल बिट्स कठोर एपीआई मानकों का अनुपालन करते हैं और व्यापक रूप से ड्रिलिंग उद्योग द्वारा अपनाया जाता है। हमारे पीडीसी ड्रिल बिट्स की रेंज 3 से 22 इंच के आकार तक फैली हुई है,3 से 9 ब्लेड से लैस.
इसके अतिरिक्त, हम विविध बजट आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के कटर वर्गीकरण प्रदान करते हैं।
2विनिर्देश:
तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.
| विनिर्देश | |
| आकारः | 9 1/2 इंच (241.3 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 6 |
| एपीआई कनेक्शन (इन): | 4-1/2" REG |
| गेज की लंबाई (इन): | 2.5 |
| परिचालन मापदंड | |
| बिट पर वजन (KN): | 22-112 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 29 - 38 एलपीएम |
| मेकअप टॉर्क ((KN): | 16 - 22KN.M |
3. पीडीसी ड्रिल बिट प्रोफाइल
चार.ड्रिल बिट पीडीसी कटर

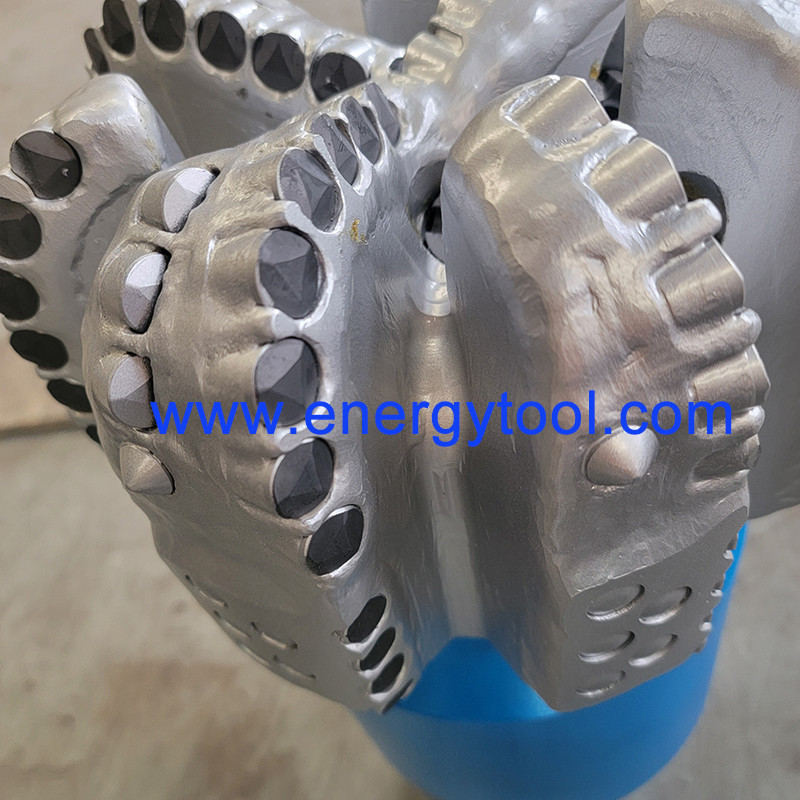

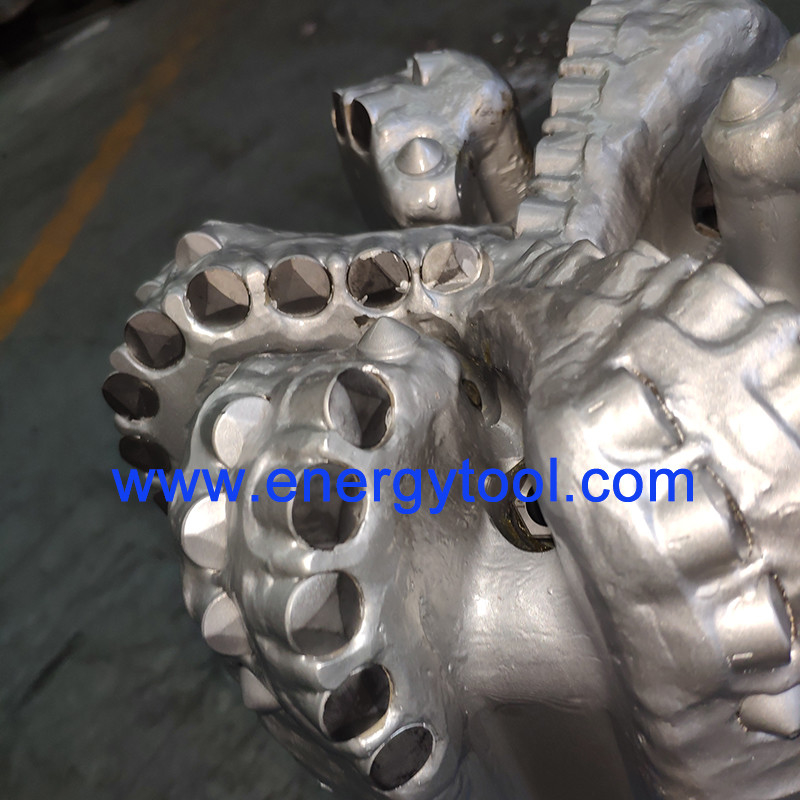

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
5पीडीसी ड्रिल बिट नोजल

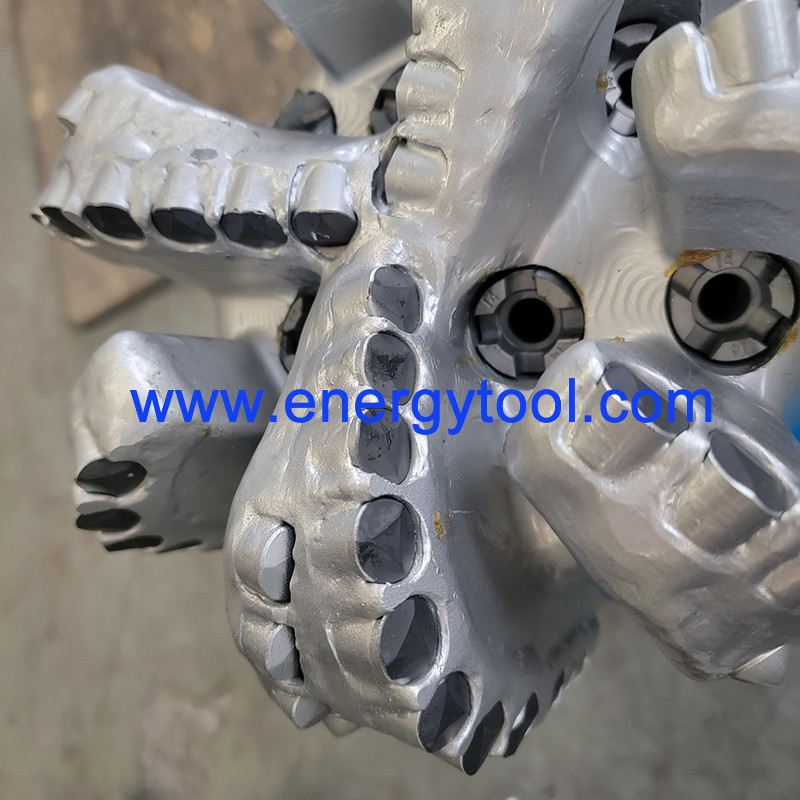

पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता हैइस्पात निकाय मैट्रिक्स निकायों से काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकुओं से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
