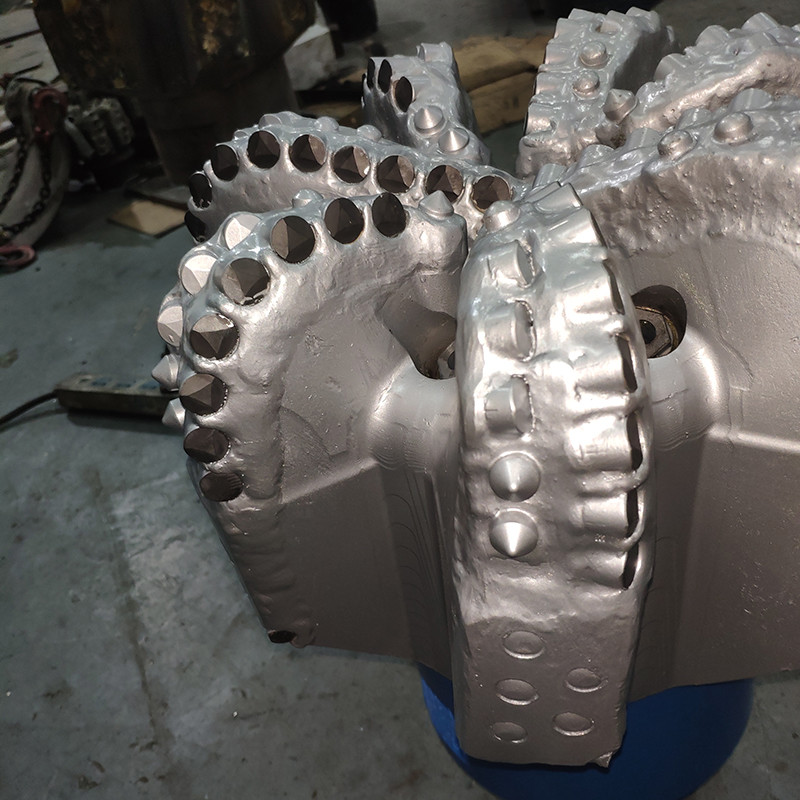

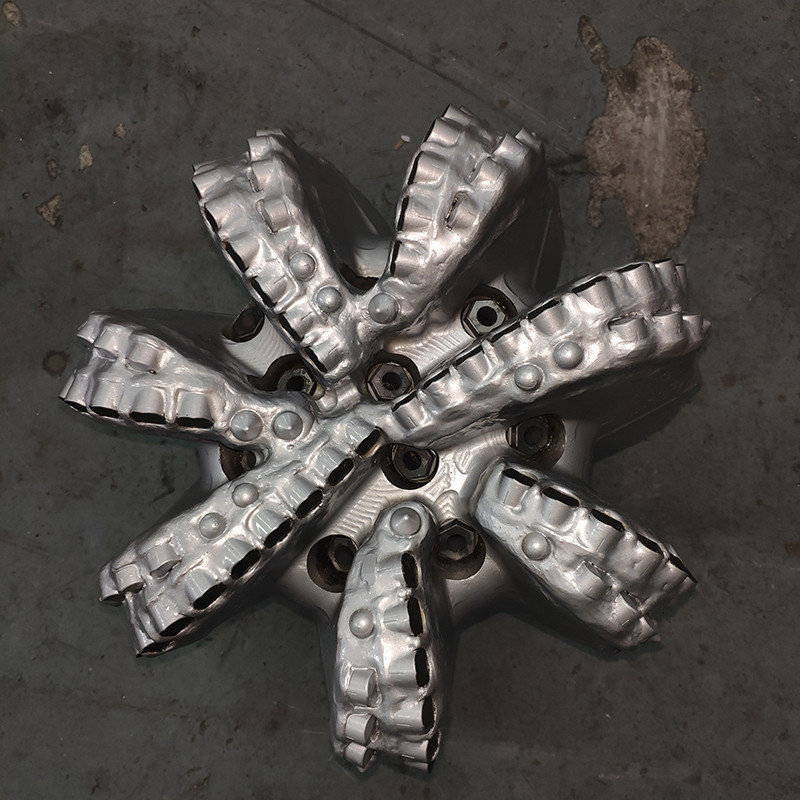

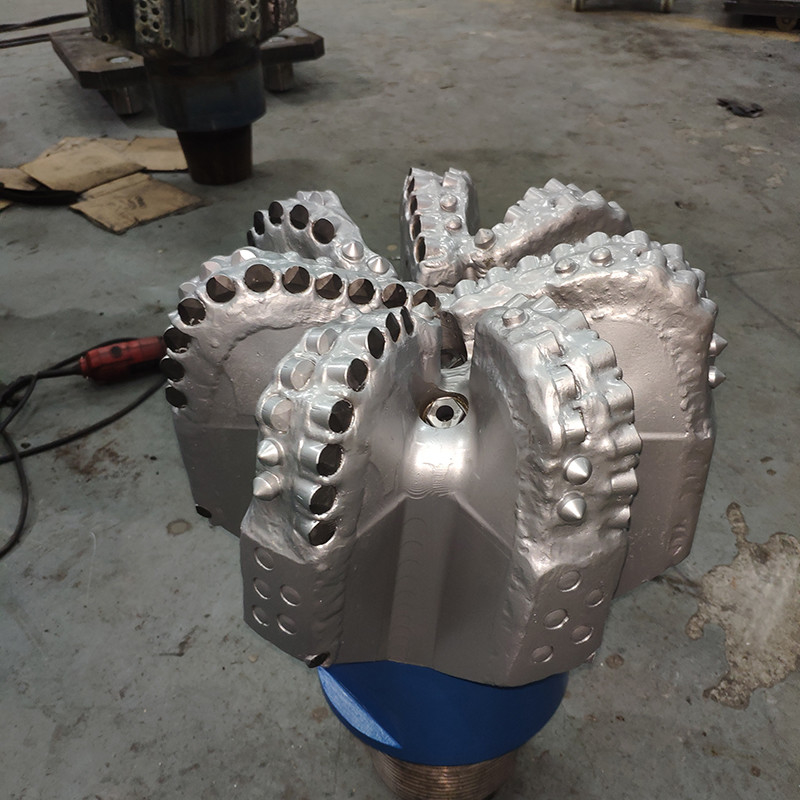

पीडीसी डायमंड बोर बिट 17-1/2 इंच तेल क्षेत्र ड्रिलिंग टूल के लिए एपीआई विनिर्देश

पीडीसी डायमंड बोर बिट 17-1/2 इंच तेल क्षेत्र ड्रिलिंग उपकरण के लिए एपीआई विनिर्देश

1. विवरण:

पीडीसी ड्रिल बिट्स शेल, सैंडस्टोन, डोलोमाइट और चूना पत्थर जैसे तलछट चट्टान संरचनाओं के माध्यम से कुशलतापूर्वक ड्रिल करने में उत्कृष्ट हैं।वे एक काटने की तकनीक का उपयोग करते हैं जिसमें चट्टान में प्रभावी ढंग से प्रवेश करने के लिए कतरनी या खुरचनी शामिल होती है.

अपनी उल्लेखनीय कठोरता के लिए प्रसिद्ध, पीडीसी बिट्स को अत्यधिक तापमान और दबाव की स्थिति में कार्बाइड सब्सट्रेट के साथ सिंथेटिक हीरे की परतों को मिलाकर निर्मित किया जाता है।यह विनिर्माण विधि सबसे चुनौतीपूर्ण ड्रिलिंग ऑपरेशन में भी उनकी स्थायित्व और विश्वसनीयता की गारंटी देती है.

2विनिर्देश:

3. पीडीसी प्रोफाइल का बिट

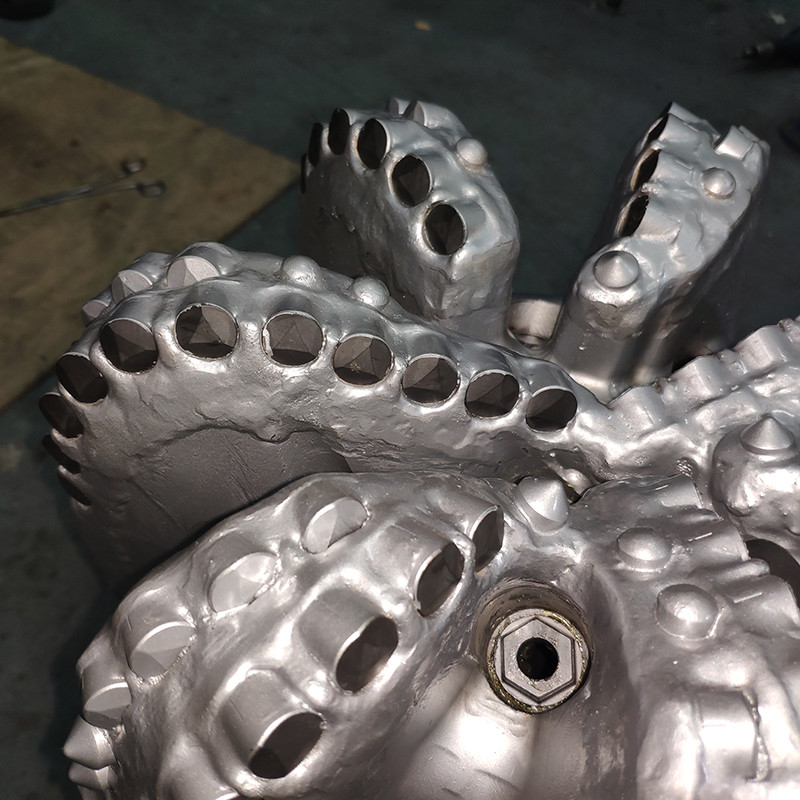

4. पीडीसीड्रिल बिट कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर ड्रिल के लिए मुख्य संपर्क बिंदु हैं। पीडीसी ड्रिल मुख्य रूप से कतरनी द्वारा चट्टान को हटाते हैं।

पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।

पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

एपीआई के अनुसार, काटने का आकार निम्नानुसार है:

1 से पता चलता है कि पीडीसी कटर का व्यास 24 मिमी से अधिक है।

2 14 से 24 मिमी व्यास के कटर का प्रतिनिधित्व करता है।

3 से पता चलता है कि पीडीसी कटर < 14 लेकिन > 8 मिमी है। 4 का उपयोग कटर < 8 मिमी के लिए किया जाता है।

5पीडीसी ड्रिल बिट नोजल

ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।

इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के प्रदर्शन में महत्वपूर्ण भूमिका निभाती है।

नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।

6स्टील बॉडी पीडीसी बिट्स

पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता हैइस्पात निकाय मैट्रिक्स निकायों से काफी मजबूत होते हैं।

स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
