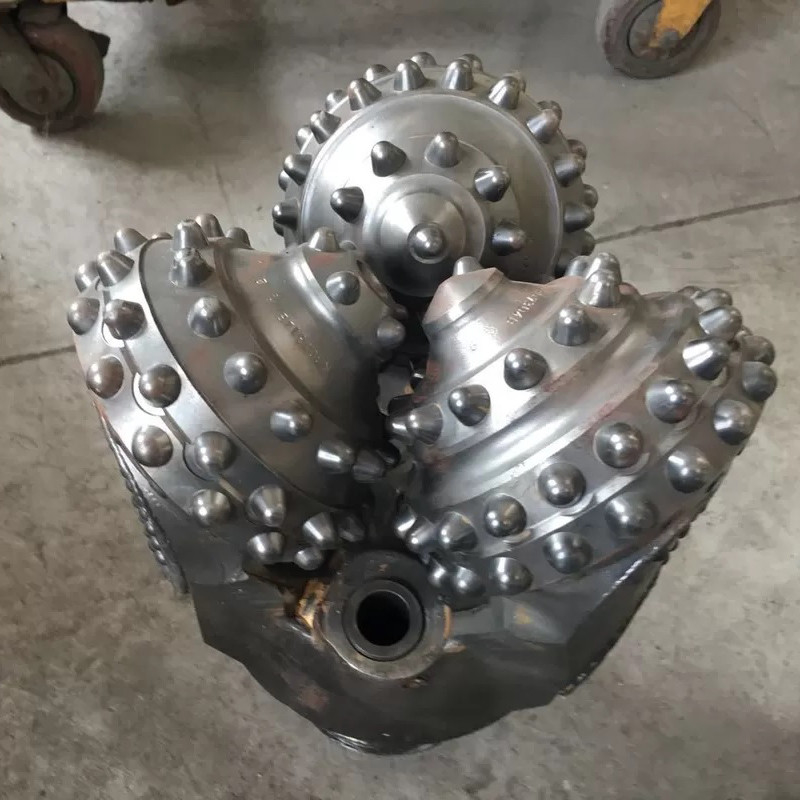

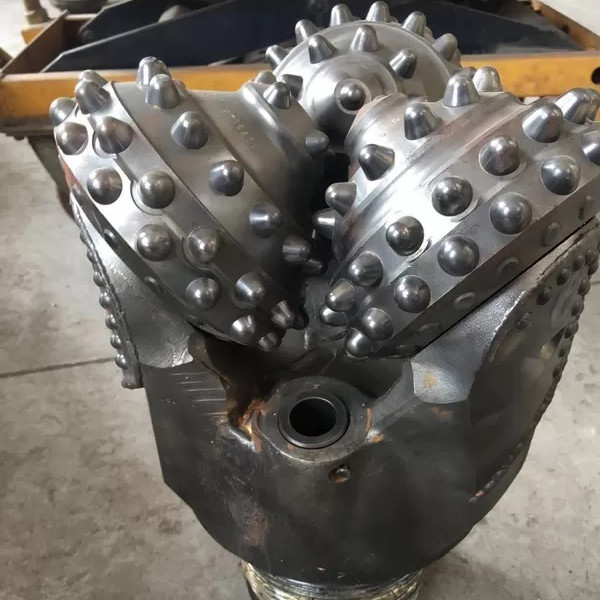

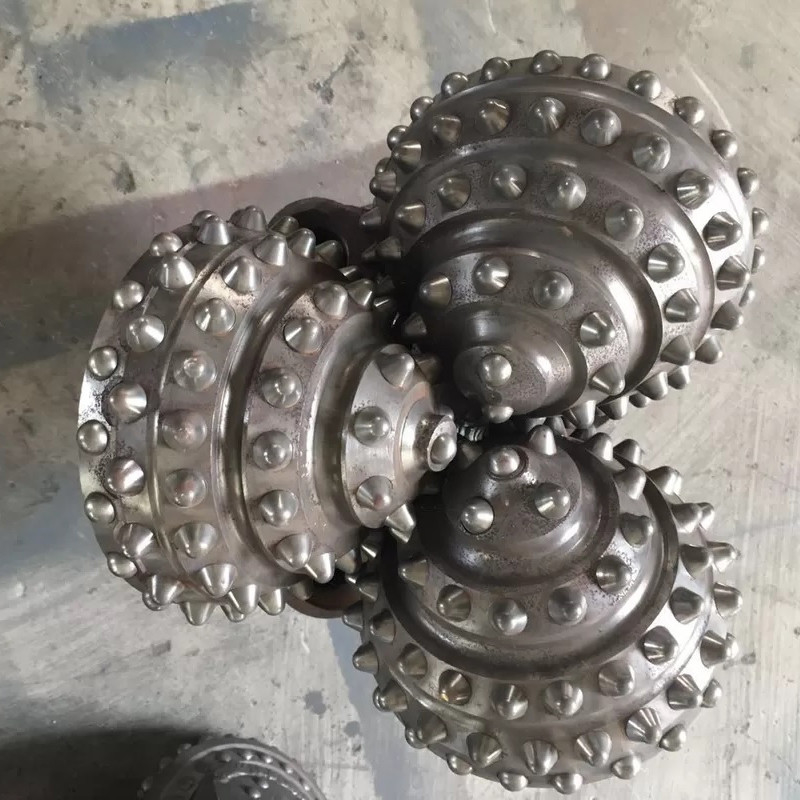

रॉक बिट 9-7/8 इंच IADC 735 पानी खनन ड्रिलिंग टूल

जल खनन ड्रिलिंग उपकरण

विवरण

ड्रिलिंग में इस्तेमाल होने वाले नीचे के छेद के संयोजन का एक अनिवार्य घटक त्रिकोन बिट है।इस यांत्रिक Tricone ड्रिल बिट ड्रिलिंग के दौरान चट्टान की सतह को हटाने के लिए रोटेशनल गति और अपने दांतों द्वारा उत्पन्न यांत्रिक घर्षण का उपयोग करता हैइसका उद्देश्य घुमावदार ड्रिल स्ट्रिंग और कीचड़ की आपूर्ति से ऊर्जा का दोहन करना है, इस बल को प्रभावी ढंग से लागू करके कुएं को गहरा करने में सुविधा प्रदान करना है।

कैसे एक Tricone बिट गुणवत्ता पता करने के लिए?

• Tircone Bit आईएडीसी कोड पासपोर्ट
• टिरकोन बिट टीसीआई और स्टील दांत विकल्प
• टिरकोन बिट अतिरिक्त वोल्फ्रेम कार्बाइड आवेषण हील पंक्तियों पर
• टिरकोन बिट टंगस्टन कार्बाइड कोटिंग कॉन बॉडी पर
• टिरकोन बिट डायमंड लेपित वोल्फ़्रेम कार्बाइड घुड़सवारों के गेज पर सम्मिलित
• पैरों के शर्टटेल पर टिरकोन बिट वोल्फ्रेम कार्बाइड इन्सर्ट
• Tircone Bit शंकुओं की सफाई के लिए अतिरिक्त केंद्रीय नोजल

ट्रीकोन बिट्स की विशेषता यह है कि वे नीचे के रूप में अपने स्वयं के पासपोर्ट के साथ आते हैंः

• शंकुओं का विनिर्देश
• उस व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता मुहर जिसने बिट बनाया और उसकी जाँच की
• सबसे अच्छा प्रदर्शन प्राप्त करने के लिए ड्रिलिंग पैरामीटर की सिफारिश कीः
• बिट वजन
• घूर्णन गति
• फ्लशिंग वॉल्यूम

आवेदन

• भू-तकनीकी जांच
• खनन अन्वेषण और जांच
• भू-तकनीकी उपकरण
• भूभौतिकी


असर के प्रकार
मुख्य रूप से तीन प्रकार के असर डिजाइन हैं जिनका उपयोग ट्राइकॉन ड्रिलिंग बिट्स में किया जाता हैः

• स्टैंडर्ड ओपन लेयरिंग रोलर बिट:
इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट्स में गोलाकार बीयरिंगों की एक अग्रिम पंक्ति और रोलर बीयरिंगों की एक पिछली पंक्ति होती है।
• सीलबंद असर रोलर्स बिट्स
इन बिट्स में असर ठंडा करने के लिए एक वसा भंडार के साथ एक ओ-रिंग सील है। सील असर की रक्षा के लिए कीचड़ और कटाव के खिलाफ एक बाधा के रूप में कार्य करता है
• जर्नल लेयरिंग रोलर बिट्स
इन बिट्स को नाक के बीयरिंग, ओ-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल / तेल ठंडा किया जाता है।


ट्राइकोन बिट के आईएडीसी कोड

आईएडीसी कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार की चट्टान की आवश्यकता है।
पहले तीन अंकों में बिट को उस संरचना के अनुसार वर्गीकृत किया जाता है जिसे इसे ड्रिल करने के लिए डिज़ाइन किया गया है और इस्तेमाल किए गए असर/सील डिजाइन।
1, 2, और 3 नामित करेंस्टील के दांत के टुकड़ेनरम के लिए 1, मध्यम के लिए 2 और कठोर के लिए 3 के साथ।
कोड 4, 5, 6, 7 और 8टंगस्टन कार्बाइड सम्मिलित बिट्सविभिन्न प्रकार की कठोरता के लिए 4 सबसे नरम और 8 सबसे कठिन है


संरचना के प्रकार
निम्नलिखित में विशिष्ट संरचना और उसके आईएडीसी संदर्भ दिखाया गया है
1 और 4 चिपचिपा परतों और कम संपीड़न शक्ति वाले नरम संरचनाएं, जैसे मिट्टी, मार्ल्स।

1 और 4 कम संपीड़न शक्ति वाले नरम संरचनाएं जैसे मार्ल, नमक, अनहाइड्राइट और शेल।

5 नरम से मध्यम संरचनाएं कम संपीड़न शक्ति के साथ और कठिन परतों के साथ इंटरबेड, जैसे कि रेत, शेल और चाक।

2 या 6 मध्यम से कठोर घने संरचनाएं उच्च से बहुत उच्च संपीड़न शक्ति के साथ, लेकिन गैर-घर्षण या छोटी घर्षण परतों के साथ, जैसे कि शेल, मिट्टी का पत्थर, बलुआ पत्थर, चूना पत्थर,डोलोमाइट और अनहाइड्राइट.

3 या 7 बहुत उच्च संपीड़न शक्ति वाले कठोर और घने संरचनाएं और कुछ घर्षण परतें, जैसे कि सिल्कस्टोन, सैंडस्टोन और मिट्टी का पत्थर।

8 अत्यंत कठोर और घर्षणकारी संरचनाएं जैसे क्वार्ट्साइट और ज्वालामुखीय चट्टान।
