सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ENG |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 1750 |
| न्यूनतम आदेश मात्रा: | वार्ता |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी के मामले, स्टील बॉक्स |
| प्रसव के समय: | 2 सप्ताह |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 3000 पीसी / वर्ष |
| Type: | Diamond Drill Bit | प्रयोग: | तेल, गैस, खनन, ड्रिलिंग |
|---|---|---|---|
| Material: | Diamond ,Alloy steel ,Tungston carbide | मशीन का प्रकार: | ड्रिलिंग उपकरण |
| Processing type: | Forging ,Casting | आवेदन: | तेल, खनन, गैस की रॉक ड्रिल |
| Size: | 17-1/2 "(444.5mm) | रंग: | ग्राहक की आवश्यकता |
| Advantage: | High-efficiency , high strength | Cutter Diameter: | 16mm |
| प्रयोग: | तेल, खनन, गैस | Blades: | 7 Blades |
| Market: | all over the world | पैकिंग: | स्टील का डिब्बा |
| Cutter type: | 1613 ,1319 | Rock formation: | f<8 |
| नोजल क्वानिटी: | 7 | ||
| प्रमुखता देना: | 17-1/2 इंच पीडीसी ड्रिल बिट,7 ब्लेड पीडीसी ड्रिल बिट,तेल क्षेत्र उपकरण पीडीसी ड्रिल बिट |
||

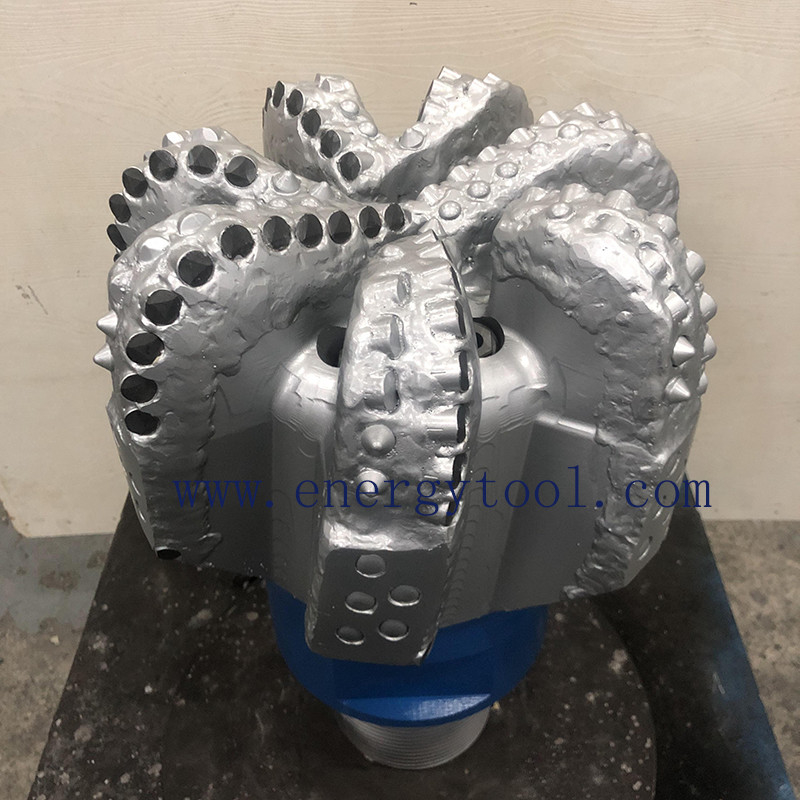

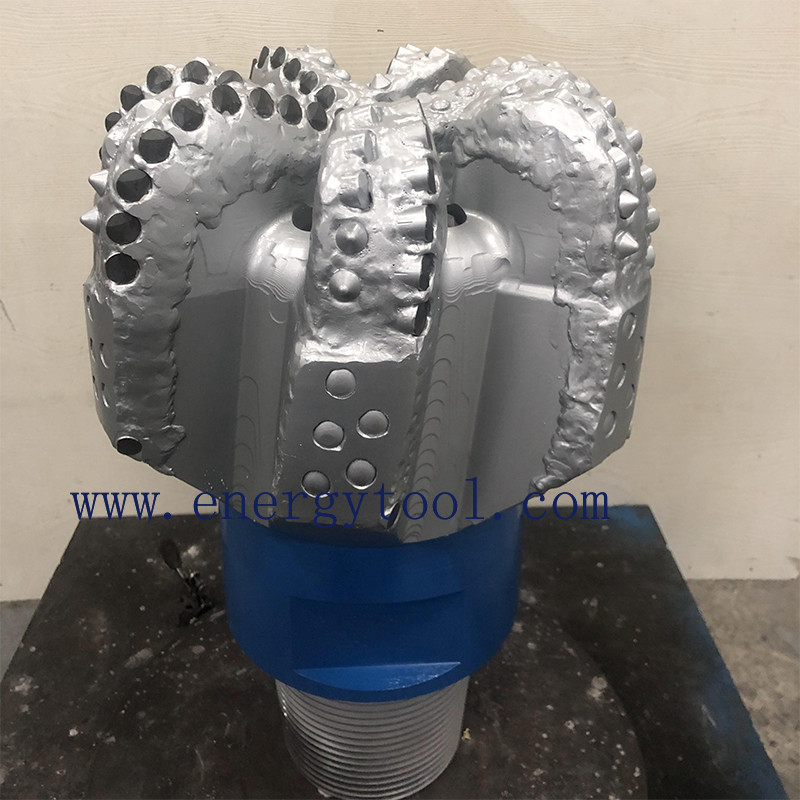

डायमंड पीडीसी ड्रिल बिट 17-1/2 इंच 7 ब्लेड एपीआई बिट ऑफ रॉक ड्रिल टूल
1. विवरण:
पीडीसी (पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट/कॉम्पोसिट) ड्रिल बिट्स उच्च कुशल उपकरण हैं जिनका उपयोग शेल, सैंडस्टोन, डोलोमाइट, चूना पत्थर जैसे समान तलछट चट्टान संरचनाओं के माध्यम से ड्रिल करने के लिए किया जाता है।और अधिकइन ड्रिलों में चट्टानों में प्रभावी ढंग से प्रवेश करने के लिए कतरनी, खरोंच या दाढ़ी की क्रिया होती है।
अपनी असाधारण कठोरता के लिए प्रसिद्ध, पीडीसी बिट्स अन्य हीरा उपकरण सामग्री के बीच बाहर खड़े हैं।वे उच्च तापमान और दबाव की स्थितियों में कार्बाइड सब्सट्रेट के साथ पॉलीक्रिस्टलाइन हीरे (सिंथेटिक हीरा) की परतों को मिलाकर निर्मित होते हैंयह प्रक्रिया कठिन ड्रिलिंग अनुप्रयोगों में उनकी स्थायित्व और विश्वसनीयता सुनिश्चित करती है।
इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (आईएडीसी) के अनुसार, फिक्स्ड-कटर बिट वर्गीकरण में चार वर्ण शामिल हैं जो निर्दिष्ट करते हैंः
हमारे सभी पीडीसी ड्रिल बिट्स एपीआई मानक के लिए उपयुक्त हैं और ड्रिलिंग उद्योग में उपयोग किए जाते हैं।
पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं। और विभिन्न वर्गीकरण कटर आपके बजट के अनुसार वैकल्पिक हैं।
2विनिर्देश:
| विनिर्देश | |
| आकारः | 17-1/2 " (444.5 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 7 |
| नोजल मात्राः | 10 |
| एपीआई कनेक्शन (इन): | 7-5/8" REG |
| गेज की लंबाई (इन): | 3 |
| परिचालन मापदंड | |
| बिट पर भार (KN): | 67-200 |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 57-76 एलपीएम |
| मेकअप टॉर्क ((KN): | 46- 54KN.M |
3. पीडीसी प्रोफाइल का बिट

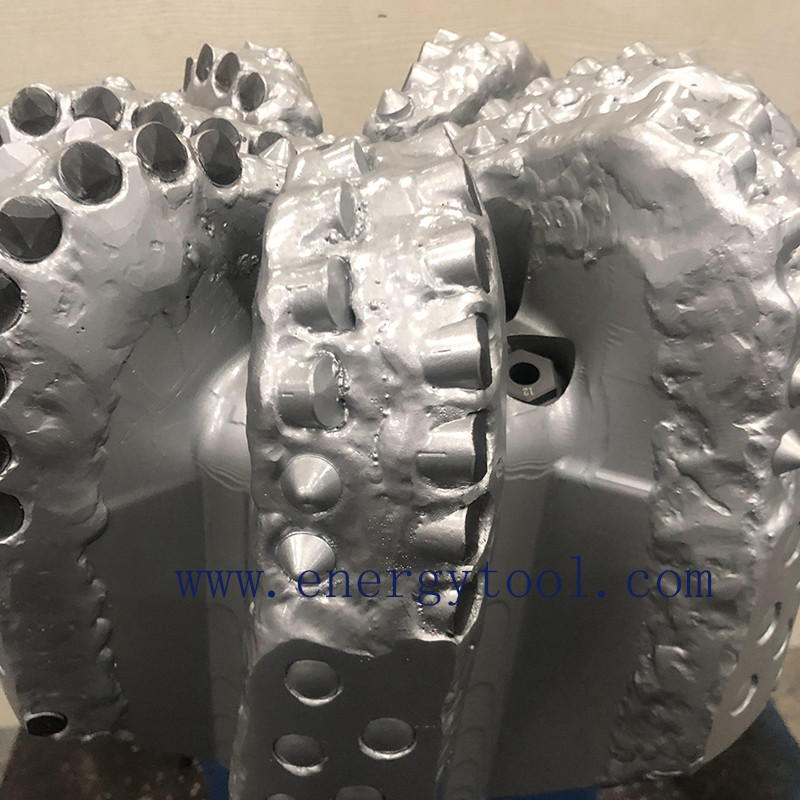

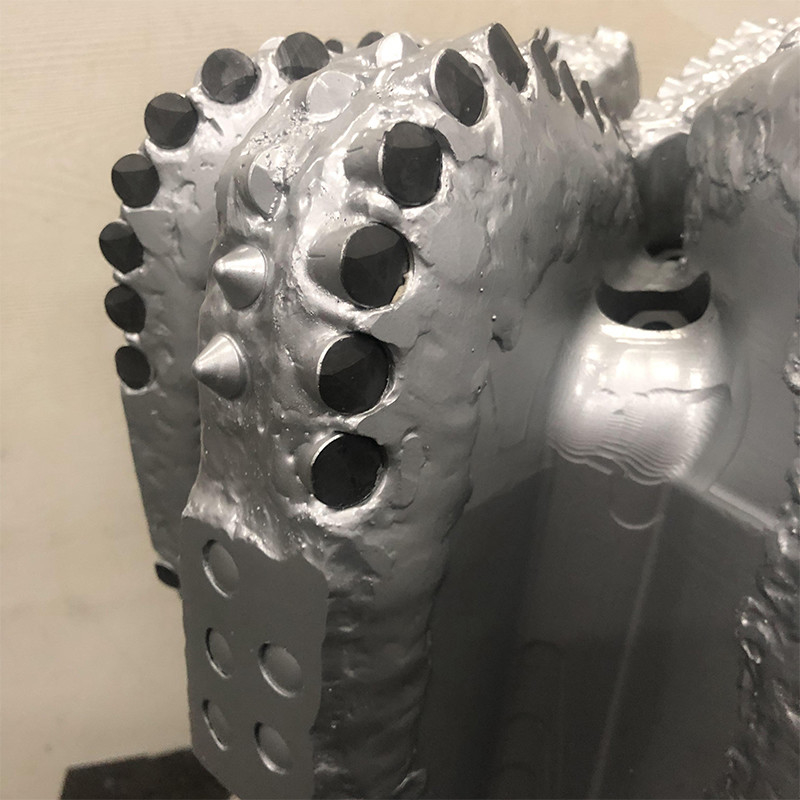

4. पीडीसीड्रिल बिट कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर ड्रिल के लिए मुख्य संपर्क बिंदु हैं। पीडीसी ड्रिल मुख्य रूप से कतरनी द्वारा चट्टान को हटाते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
एपीआई के अनुसार, काटने का आकार निम्नानुसार है:
1 से पता चलता है कि पीडीसी कटर का व्यास 24 मिमी से अधिक है।
2 14 से 24 मिमी व्यास के कटर का प्रतिनिधित्व करता है।
3 से पता चलता है कि पीडीसी कटर < 14 लेकिन > 8 मिमी है। 4 का उपयोग कटर < 8 मिमी के लिए किया जाता है।
5पीडीसी ड्रिल बिट नोजल
ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के कामकाज में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी बिट का स्टील बॉडी मैट्रिक्स बॉडी का विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता हैइस्पात निकाय मैट्रिक्स निकायों से काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
