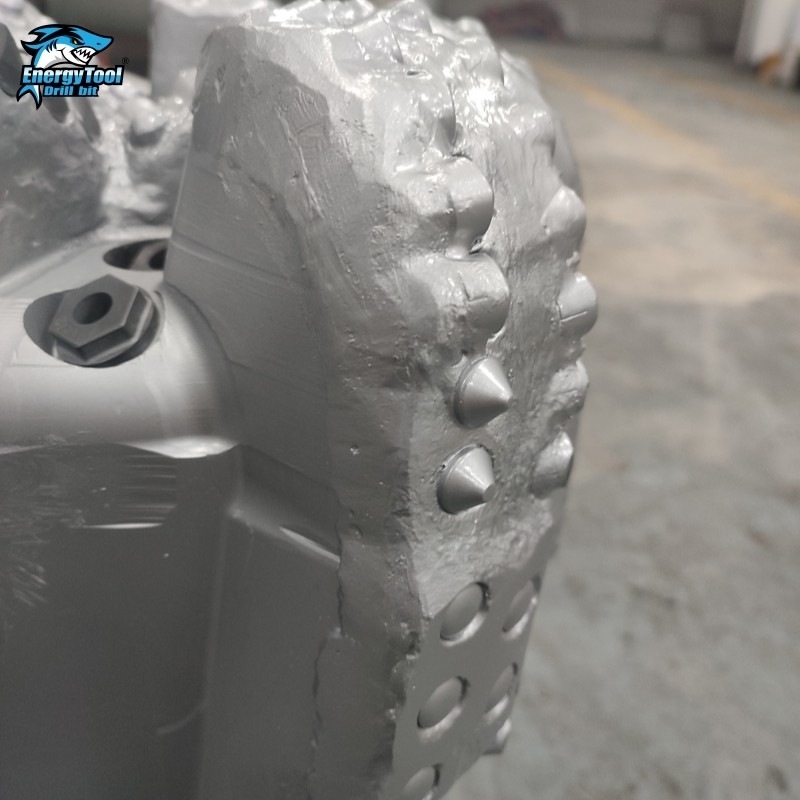

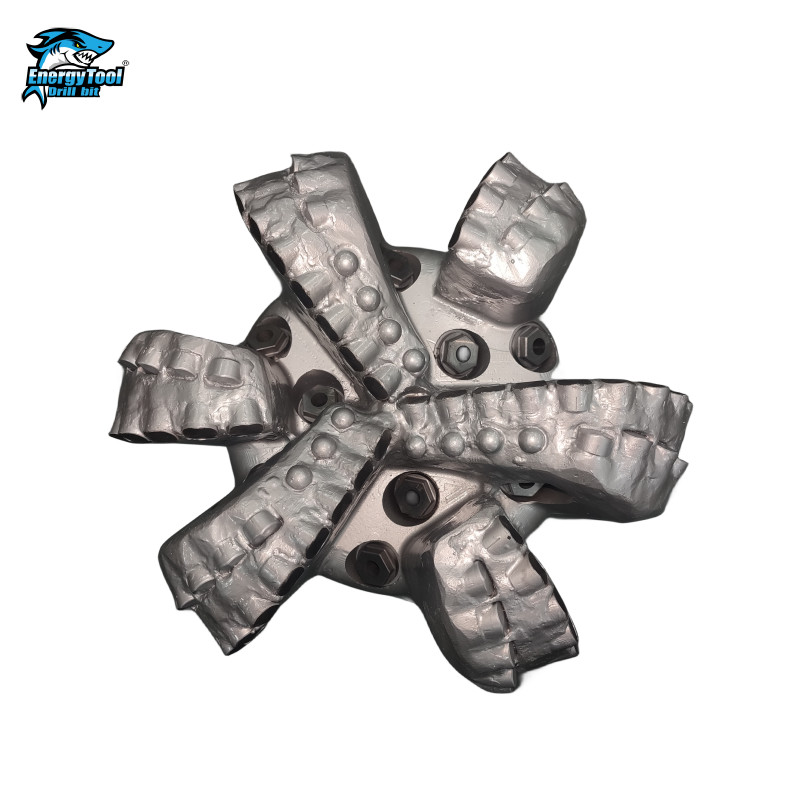

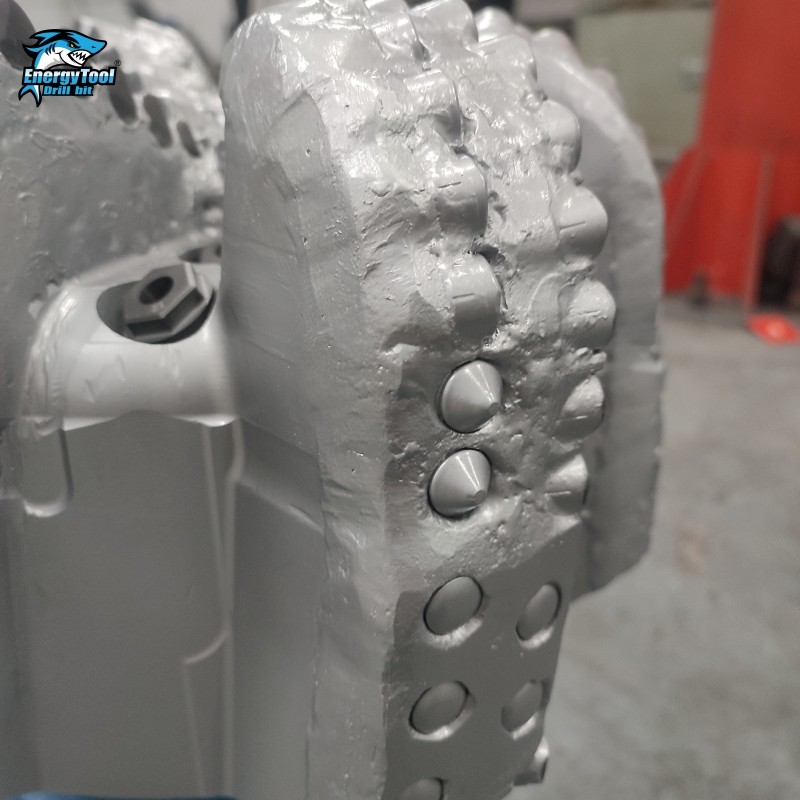

डायमंड रॉक ड्रिलिंग टूल 12-1/4 इंच 6 ब्लेड पीडीसी ड्रिल बिट एपीआई

डायमंड रॉक ड्रिलिंग टूल 12-1/4 इंच 6 ब्लेड पीडीसी ड्रिल बिट एपीआई

1. विवरण:

पीडीसी बिट्स विशेष रूप से शेल, चूना पत्थर और बलुआ पत्थर संरचनाओं में उच्च गति ड्रिलिंग के लिए इंजीनियर हैं।ये पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स किसी भी चल घटकों के बिना ठोस शरीर हैंफिक्स्ड कटर प्रभावी ढंग से चट्टान को स्क्रैप करते हैं, जिससे विशेष रूप से समेकित संरचनाओं में उच्च घूर्णन गति पर अधिक कुशल संचालन संभव होता है।

2विनिर्देश:

तेल और गैस उद्योग में पॉलीक्रिस्टलीय हीरा कॉम्पैक्ट पीडीसी बिट्स का नाम उनके काटने की संरचना के लिए उपयोग किए जाने वाले पॉलीक्रिस्टलीय हीरे कॉम्पैक्ट से मिलता है।एक पीडीसी बिट कठोर धातु दांतों के बजाय औद्योगिक हीरा कटर से सुसज्जित एक ड्रिल बिट है.

विनिर्देश

आकारः 12 1/4 इंच (311.1 मिमी)
ड्रिल बॉडी का प्रकारः स्टील बॉडी
ब्लेडों की संख्याः 6
नोजल मात्राः 8
एपीआई कनेक्शन (इन): 6-5/8" REG
गेज की लंबाई (इन): 3

3. पीडीसी बिट प्रोफ़ाइल

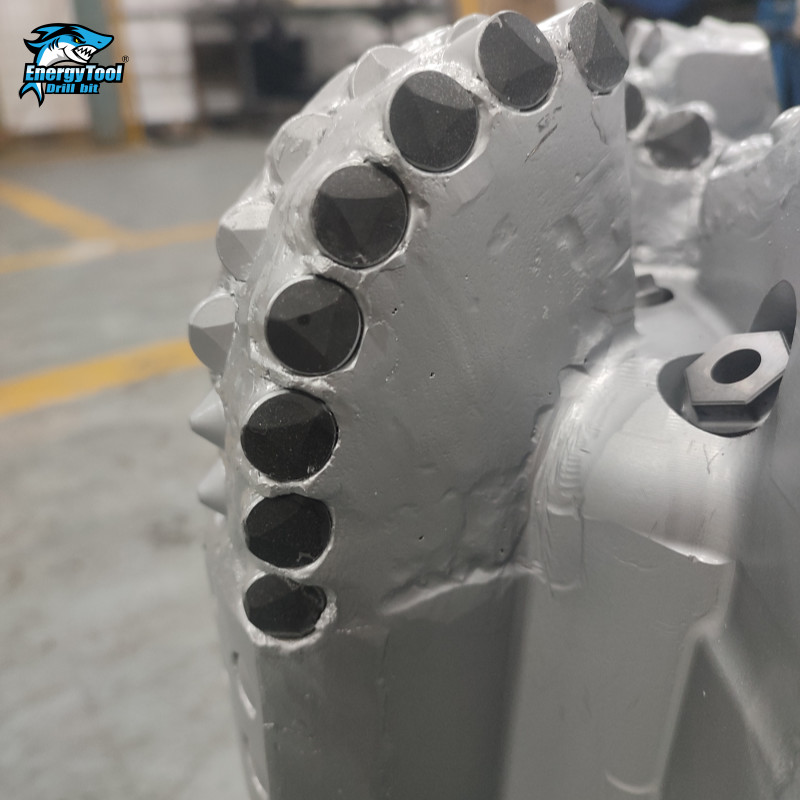

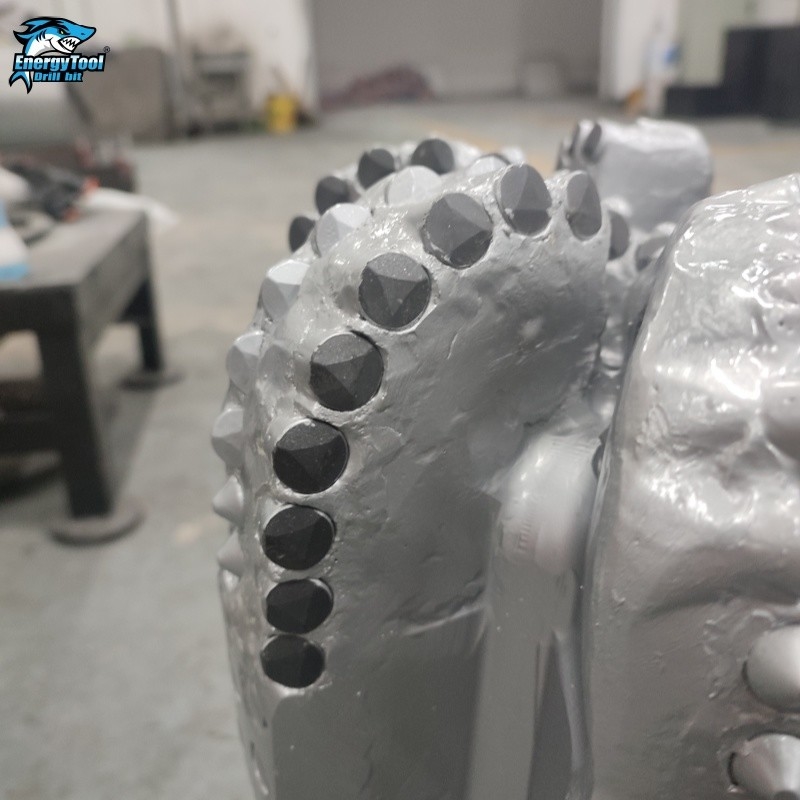

4. ड्रिल बिट पीडीसी कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

5ड्रिल बिट नोजल

ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल की कार्यक्षमता में महत्वपूर्ण भूमिका निभाती है।
द्रव चैनलों को भी इम्प करने के लिए नोजल प्लेसमेंट को पूरक
