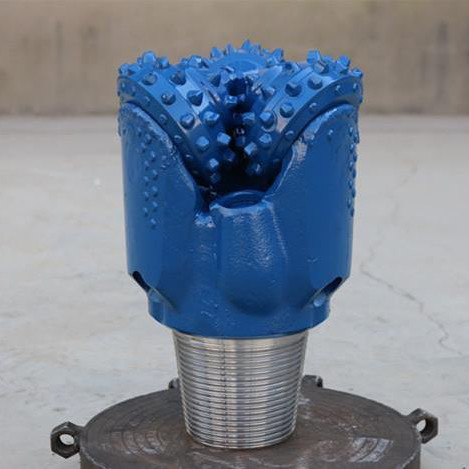

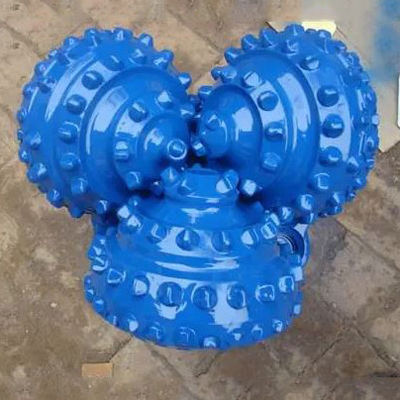

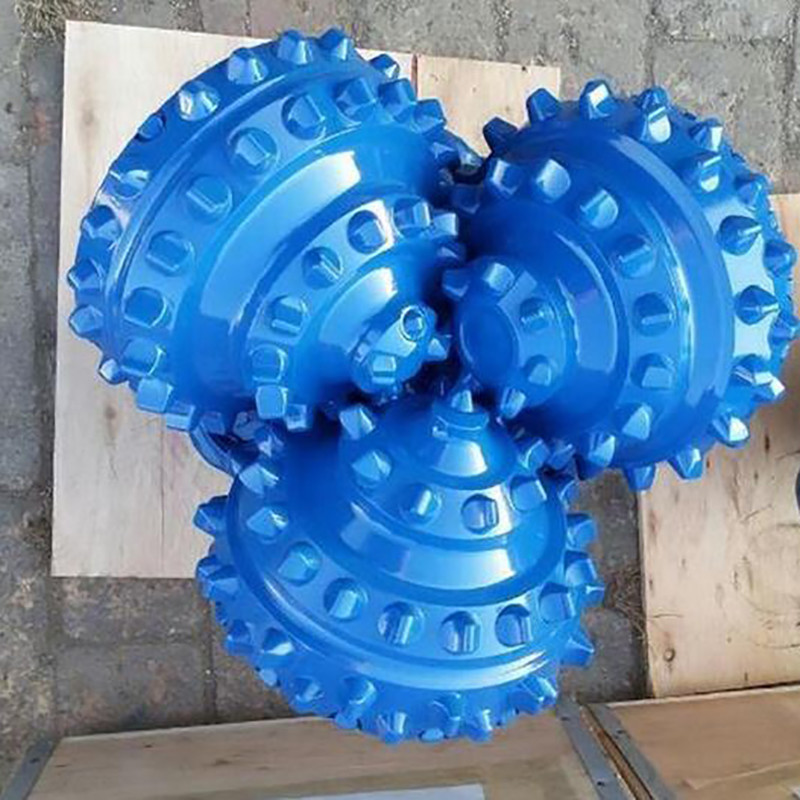

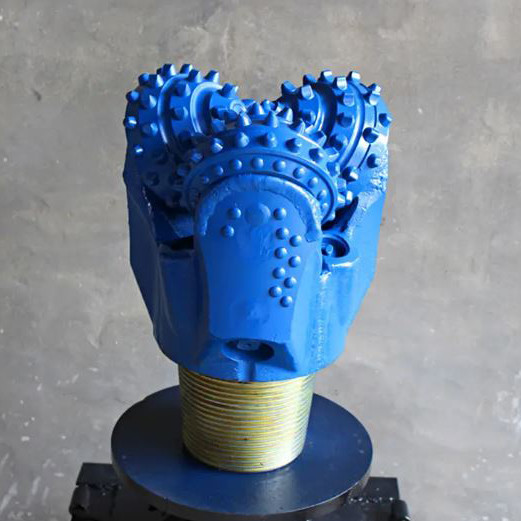

TCI 9-1/2 "ट्राइकॉन ड्रिल बिट IADC 537 रॉक ड्रिलिंग

विवरण

एक ट्राइकोन बिट ड्रिलिंग संचालन में उपयोग किए जाने वाले बॉटम होल असेंबली का एक आवश्यक घटक है।

यह यांत्रिक ड्रिल बिट ड्रिलिंग के दौरान चट्टान की सतह को हटाने के लिए घूर्णी गति और अपने दांतों द्वारा उत्पन्न यांत्रिक घर्षण का उपयोग करता है।

इसका उद्देश्य घूर्णन ड्रिल स्ट्रिंग और कीचड़ आपूर्ति से ऊर्जा का दोहन करना है, प्रभावी ढंग से इस बल को कुएं को गहरा करने की सुविधा के लिए लागू करना।

बेयरिंग के प्रकार

• स्टैंडर्ड ओपन बेयरिंग रोलर बिट
इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।

• सील्ड बेयरिंग रोलर बिट्स
इन बिट्स में बेयरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक ओ-रिंग सील होती है। सील बेयरिंग को बचाने के लिए कीचड़ और कटिंग के खिलाफ एक बाधा के रूप में कार्य करती है।

• जर्नल बेयरिंग रोलर बिट्स
ये बिट्स नाक बेयरिंग, ओ-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडा होते हैं।




फॉर्मेशन के प्रकार

1 और 4 नरम संरचनाएं चिपचिपी परतों और कम संपीड़ित शक्ति के साथ, जैसे कि मिट्टी, मार्ल्स।

1 और 4 कम संपीड़ित शक्ति वाली नरम संरचनाएं जैसे मार्ल, नमक, एनहाइड्राइट और शेल।

5 नरम से मध्यम संरचनाएं कम संपीड़ित शक्ति के साथ और कठोर परतों के साथ अंतर्निहित, जैसे कि रेत, शेल और चाक।

2 या 6 मध्यम से कठोर घनी संरचनाएं उच्च से बहुत उच्च संपीड़ित शक्ति के साथ, लेकिन गैर-अपघर्षक या छोटे अपघर्षक परतों के साथ, जैसे कि शेल, मडस्टोन, बलुआ पत्थर, चूना पत्थर, डोलोमाइट और एनहाइड्राइट।

3 या 7 कठोर और घनी संरचनाएं बहुत उच्च संपीड़ित शक्ति और कुछ अपघर्षक परतों के साथ, जैसे कि सिल्टस्टोन, बलुआ पत्थर और मडस्टोन।

8 अत्यंत कठोर और अपघर्षक संरचनाएं जैसे क्वार्टजाइट और ज्वालामुखी चट्टान।
