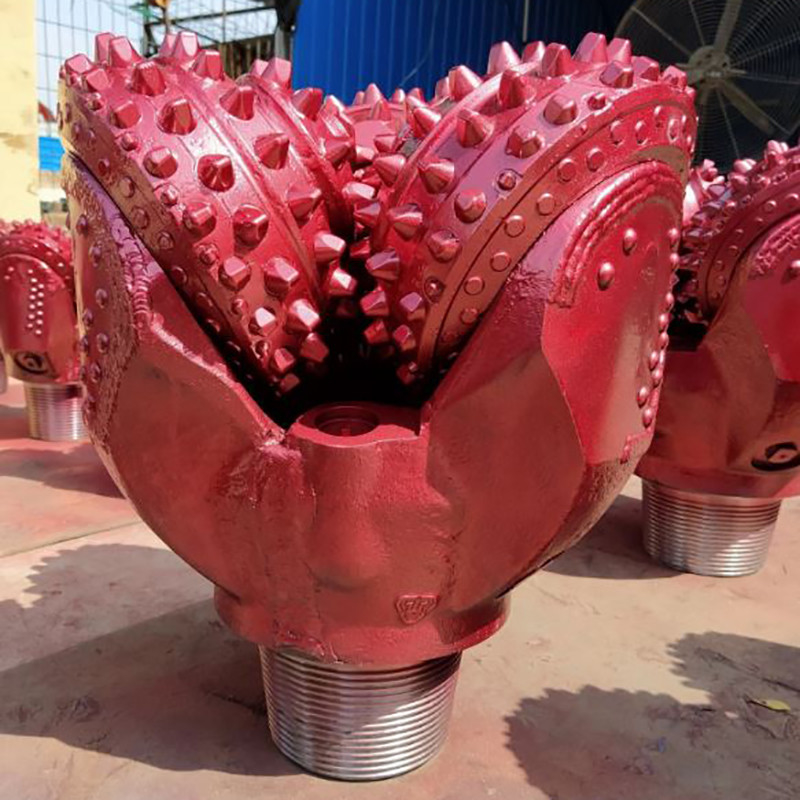

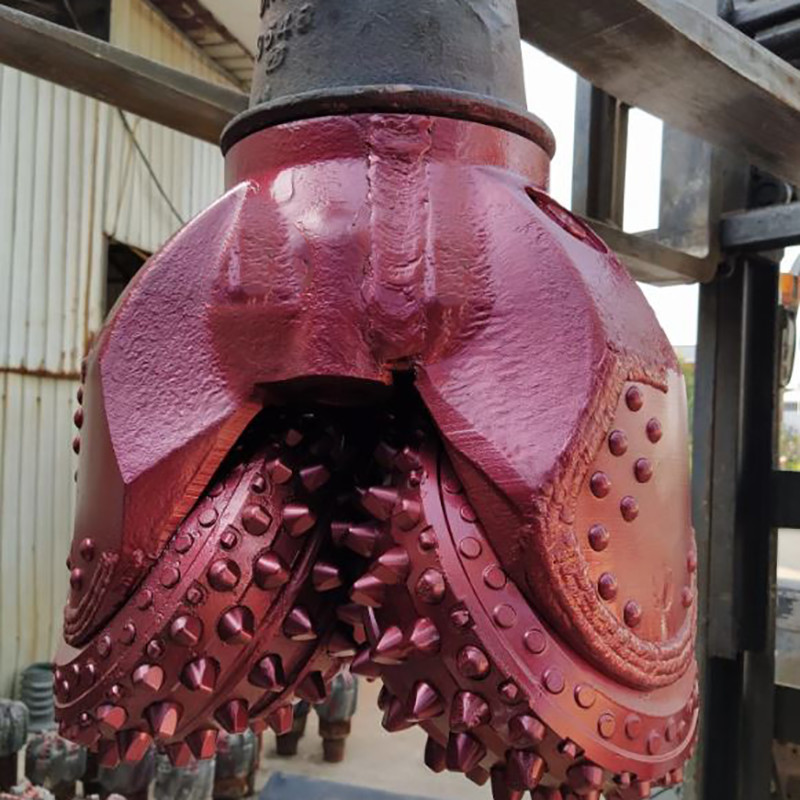

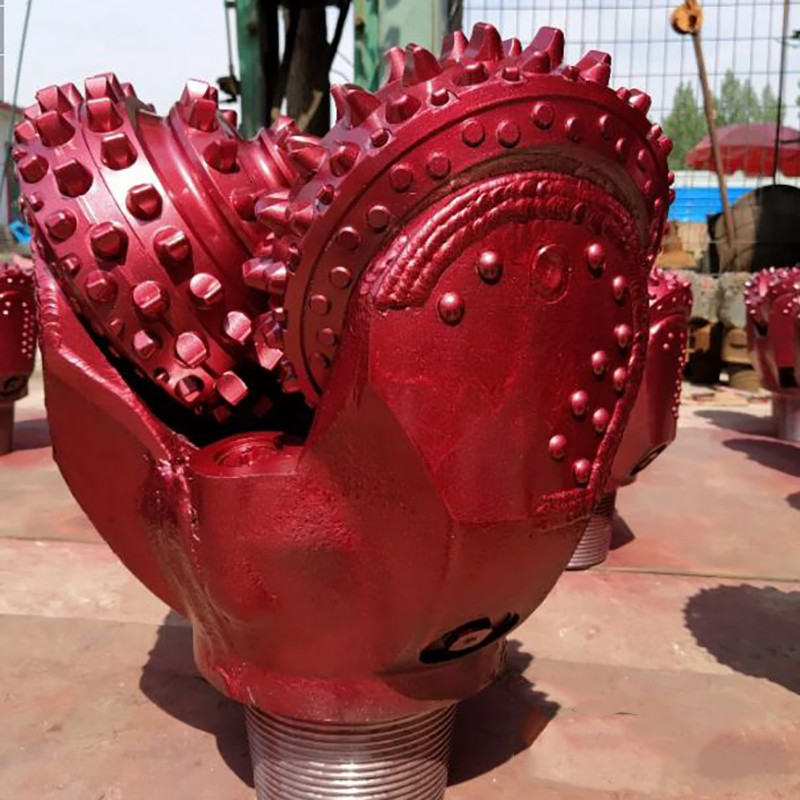

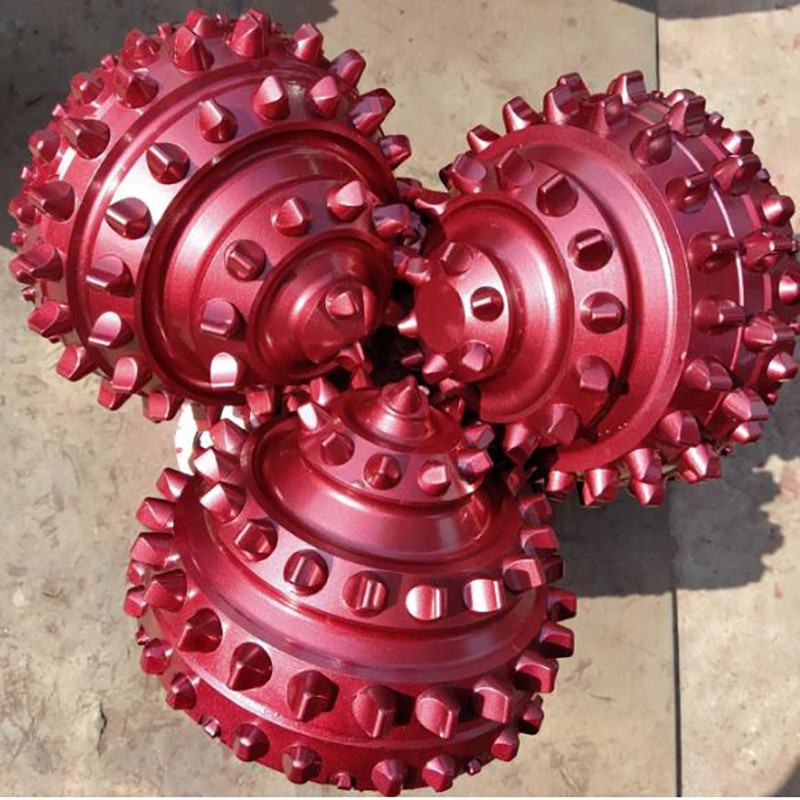

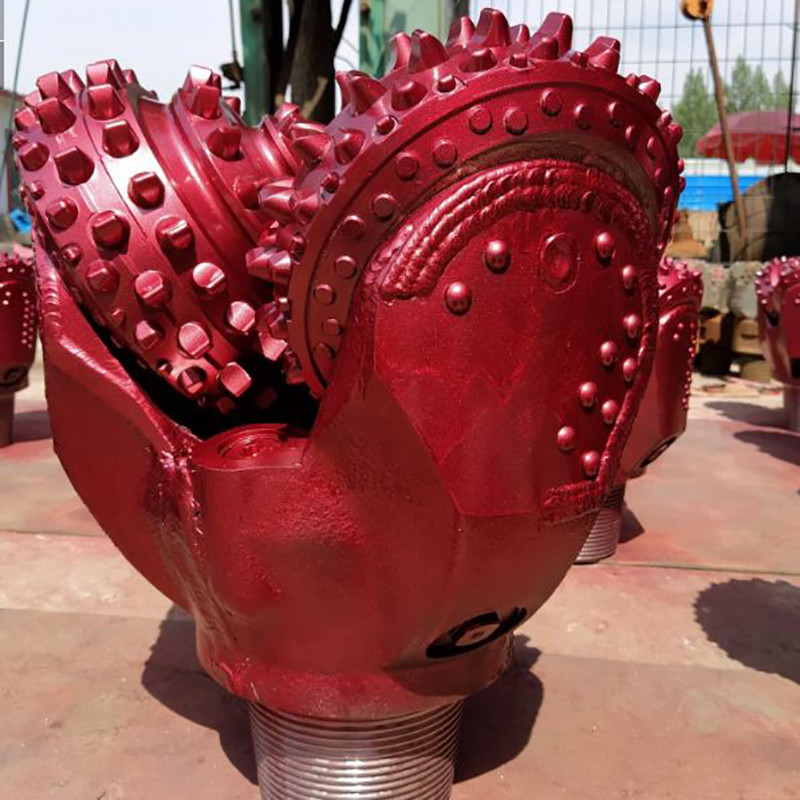

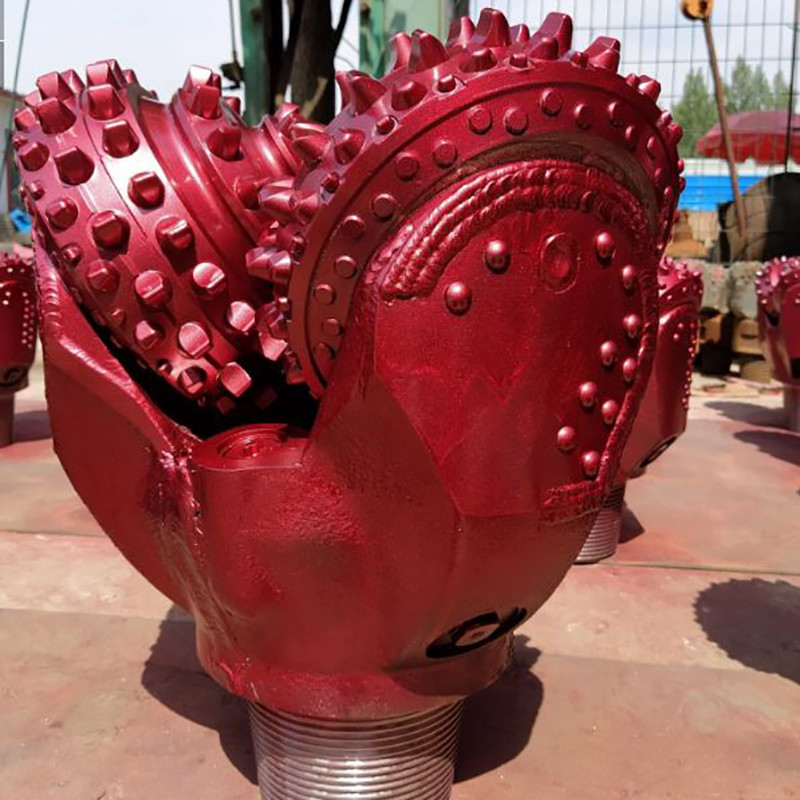

Tricone Bit 17-1/2 इंच IADC 635 रॉक ड्रिलिंग टूल Reg 7-5/8 API कनेक्शन के साथ

Tricone ड्रिल बिट 17-1/2 इंच IADC 635 Reg 7-5/8 एपीआई कनेक्शन के साथ

वर्णन

ड्रिलिंग में इस्तेमाल होने वाले नीचे के छेद के संयोजन का एक अनिवार्य घटक त्रिकोन बिट है।इस यांत्रिक ड्रिल बिट घुमावदार गति और अपने दांतों द्वारा उत्पन्न यांत्रिक घर्षण का उपयोग ड्रिलिंग के दौरान चट्टान की सतह को हटाने के लिए. ट्राइकॉन बिट का उद्देश्य घूर्णन ड्रिल स्ट्रिंग और कीचड़ आपूर्ति से ऊर्जा का दोहन करना है, प्रभावी रूप से इस बल को लागू करने के लिए अच्छी तरह से गहराई की सुविधा के लिए

ट्राइकॉन बिट विनिर्देश:

कैसे एक Tricone बिट गुणवत्ता पता है?

• Tricone Bit आईएडीसी कोड पासपोर्ट
• ट्रीकोन बिट टीसीआई और स्टील दांत विकल्प
• ट्रिकोन बिट अतिरिक्त वोल्फ्रेम कार्बाइड आवेषण हील पंक्तियों पर
• ट्रिकोन बिट टंगस्टन कार्बाइड कोटिंग कॉन बॉडी पर
• कॉन्स के गेज पर ट्रिकोन बिट डायमंड लेपित वोल्फ्रेम कार्बाइड इंसेर्ट
• ट्रिकोन बिट टंगस्टन कार्बाइड पैरों के शर्टटेल पर सम्मिलित
• Tricone Bit शंकुओं की सफाई के लिए अतिरिक्त केंद्रीय नोजल

ट्राइकॉन बिट्स की विशेषता यह है कि वे नीचे के रूप में अपने स्वयं के पासपोर्ट के साथ आते हैंः

• शंकुओं का विनिर्देश
• उस व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता मुहर जिसने बिट बनाया और उसकी जाँच की
• सबसे अच्छा प्रदर्शन प्राप्त करने के लिए ड्रिलिंग पैरामीटर की सिफारिश कीः
• बिट वजन
• घूर्णन गति
• फ्लशिंग वॉल्यूम

आवेदन

• भू-तकनीकी जांच
• खनन अन्वेषण और जांच
• भू-तकनीकी उपकरण
• भूभौतिकी

आप किस प्रकार के ट्राइकॉन बिट का चयन करते हैं, यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिल कर रहे हैं और आपके द्वारा ड्रिल किए जा रहे बोरहोल के व्यास पर निर्भर करता है। The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



ट्रीकोन असर प्रकार

मुख्य रूप से तीन प्रकार के असर डिजाइन हैं जिनका उपयोग ट्राइकॉन ड्रिलिंग बिट्स में किया जाता हैः

• स्टैंडर्ड ओपन लेयरिंग रोलर बिट:
इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट्स में गोलाकार बीयरिंगों की एक अग्रिम पंक्ति और रोलर बीयरिंगों की एक पिछली पंक्ति होती है।
• सीलबंद असर रोलर्स बिट्स
इन बिट्स में असर ठंडा करने के लिए एक वसा भंडार के साथ एक ओ-रिंग सील है। सील असर की रक्षा के लिए कीचड़ और कटाव के खिलाफ एक बाधा के रूप में कार्य करता है
• जर्नल लेयरिंग रोलर बिट्स
इन बिट्स को नाक के बीयरिंग, ओ-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल / तेल ठंडा किया जाता है।


आईएडीसी कोड

आईएडीसी कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार की चट्टान की आवश्यकता है।
पहले तीन अंकों में बिट को उस संरचना के अनुसार वर्गीकृत किया जाता है जिसे इसे ड्रिल करने के लिए डिज़ाइन किया गया है और इस्तेमाल किए गए असर/सील डिजाइन।
1, 2, और 3 नामित करेंस्टील के दांत के टुकड़ेनरम के लिए 1, मध्यम के लिए 2 और कठोर के लिए 3 के साथ।
कोड 4, 5, 6, 7 और 8टंगस्टन कार्बाइड सम्मिलित बिट्सविभिन्न प्रकार की कठोरता के लिए 4 सबसे नरम और 8 सबसे कठिन है


संरचना के प्रकार
निम्नलिखित में विशिष्ट संरचना और उसके आईएडीसी संदर्भ दिखाया गया है
1 और 4 चिपचिपा परतों और कम संपीड़न शक्ति वाले नरम संरचनाएं, जैसे मिट्टी, मार्ल्स।

1 और 4 कम संपीड़न शक्ति वाले नरम संरचनाएं जैसे मार्ल, नमक, अनहाइड्राइट और शेल।

5 नरम से मध्यम संरचनाएं कम संपीड़न शक्ति के साथ और कठिन परतों के साथ इंटरबेड, जैसे कि रेत, शेल और चाक।

2 या 6 मध्यम से कठोर घने संरचनाएं उच्च से बहुत उच्च संपीड़न शक्ति के साथ, लेकिन गैर-घर्षण या छोटी घर्षण परतों के साथ, जैसे कि शेल, मिट्टी का पत्थर, बलुआ पत्थर, चूना पत्थर,डोलोमाइट और अनहाइड्राइट.

3 या 7 बहुत उच्च संपीड़न शक्ति वाले कठोर और घने संरचनाएं और कुछ घर्षण परतें, जैसे कि सिल्कस्टोन, सैंडस्टोन और मिट्टी का पत्थर।

8 अत्यंत कठोर और घर्षणकारी संरचनाएं जैसे क्वार्ट्साइट और ज्वालामुखीय चट्टान।


आईएडीसी कोड- अंक पहले तीन अंकों में बिट को उस संरचना के अनुसार वर्गीकृत किया जाता है जिसे इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए जाने वाले असर/सील डिजाइन।

पहला अंक1, 2, और 3 नामित करेंस्टील के दांत के टुकड़ेनरम के लिए 1, मध्यम के लिए 2 और कठोर के लिए 3 के साथ।
4, 5, 6, 7 और 8 नामित करेंटंगस्टन कार्बाइड4 सबसे नरम और 8 सबसे कठिन के साथ विभिन्न गठन कठोरता के लिए बिट्स डालें।

दूसरा अंक1, 2, 3 और 4 के आगे के विभाजन हैंगठन1 सबसे नरम और 4 सबसे कठिन है।

तीसरा अंकइस अंक के अनुसार बिट वर्गीकृत करेगाअसर/सील प्रकारनिम्नानुसार:
मानक खुला असर रोलर बिट मानक खुला असर रोलर बिट,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

चौथा अंकनिम्नलिखित अक्षर कोड का प्रयोग चौथे अंक के स्थान पर संकेत के लिए किया जाता हैअतिरिक्त विशेषताएं: A. वायु अनुप्रयोग R. प्रबलित वेल्ड C. केंद्र जेट S. मानक स्टील दांत D. विचलन नियंत्रण X. चिजेल सम्मिलन E. विस्तारित जेट Y. शंकुयुक्त सम्मिलन G. अतिरिक्त गेज सुरक्षा Z. अन्य सम्मिलन आकार J.जेट विचलन
