सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | EN |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 1350 |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी का बॉक्स |
| प्रसव के समय: | 2 सप्ताह |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीसी / वर्ष |
| प्रकार: | बड़ा रॉक बिट | प्रयोग: | तेल, गैस, खनन, ड्रिलिंग |
|---|---|---|---|
| सामग्री: | हीरा, मिश्र धातु इस्पात, टंगस्टन कार्बाइड | मशीन का प्रकार: | ड्रिलिंग उपकरण |
| प्रसंस्करण प्रकार: | फोर्जिंग, कास्टिंग | आवेदन: | तेल, खनन, गैस की रॉक ड्रिल |
| आकार: | 13-1/2"(342.9मिमी) | रंग: | ग्राहक की आवश्यकता |
| लाभ: | उच्च दक्षता, उच्च शक्ति | कटर व्यास: | 16 मिमी |
| प्रयोग: | तेल, खनन, गैस | ब्लेड: | 7 ब्लेड |
| बाजार: | विश्वव्यापी | पैकिंग: | लकड़ी का बॉक्स या स्टील का बॉक्स |
| नाम: | तेल कुएं ड्रिलिंग पीडीसी ड्रिल बिट | चट्टानों का गठन: | f<8 |
| नलिका: | 9 | ||
| प्रमुखता देना: | एपीआई पॉलीक्रिस्टलाइन हीरे के कॉम्पैक्ट बिट्स,पीडीसी रॉक बिट 13.5 इंच,9 नोजल पीडीसी रॉक बिट |
||

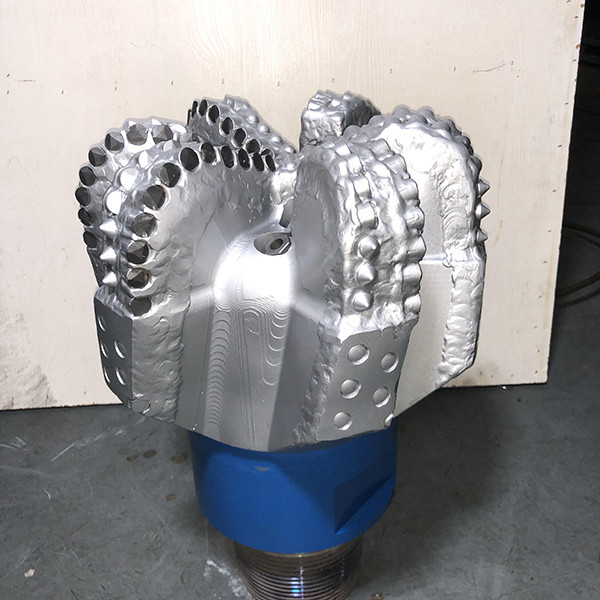

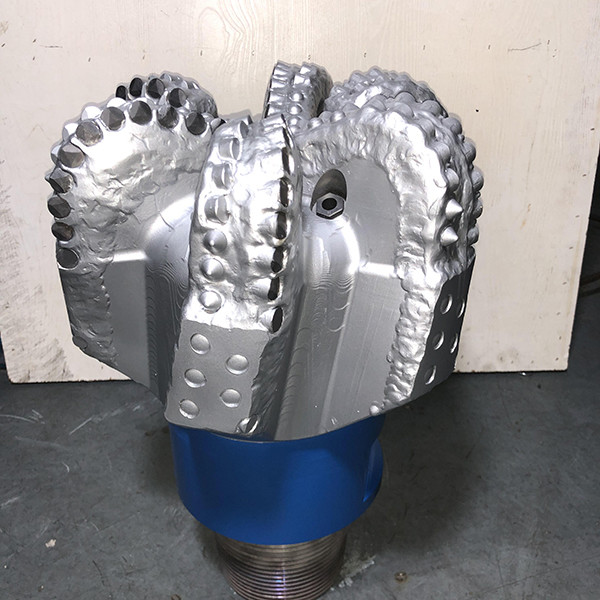

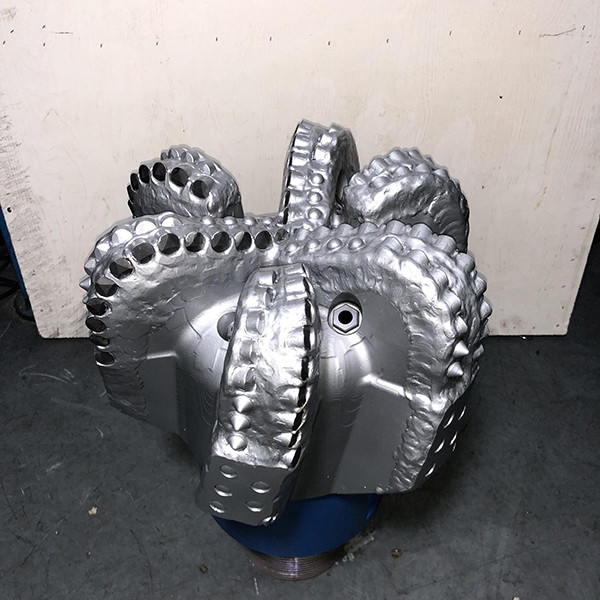

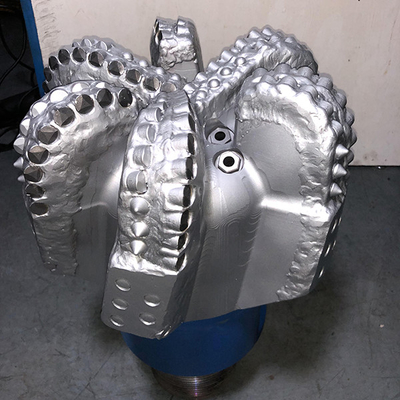

एपीआई रॉक बिट 13.5 इंच 9 नोजल पीडीसी कटर रॉक ड्रिलिंग टूल्स का बिट
1. विवरण:
इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (आईएडीसी) के अनुसार, फिक्स्ड-कटर बिट वर्गीकरण में चार वर्ण शामिल हैं जो निर्दिष्ट करते हैंः
हमारे सभी ड्रिल बिट्स एपीआई मानक के लिए फिट हैं और ड्रिलिंग उद्योग में उपयोग किए जाते हैं। पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं।और आपके बजट के अनुसार विभिन्न वर्गीकरण कटर वैकल्पिक हैं .
2विनिर्देश:
| विनिर्देश | |
| आकारः | 13 -1/2" (342.9 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 7 |
| नोजल मात्राः | 9 |
| एपीआई कनेक्शन (इन): | 6 -5/8" REG |
| गेज की लंबाई (इन): | 2.5 |
| परिचालन मापदंड | |
| बिट पर भार (KN): | 88-176 kN |
| आरपीएम रेंज ((रोटरी): | 100 डीएचएम |
| प्रवाह दर ((lps): | 47-56 एलपीएस |
| मेकअप टॉर्क ((KN): | 52- 27 KN.M |

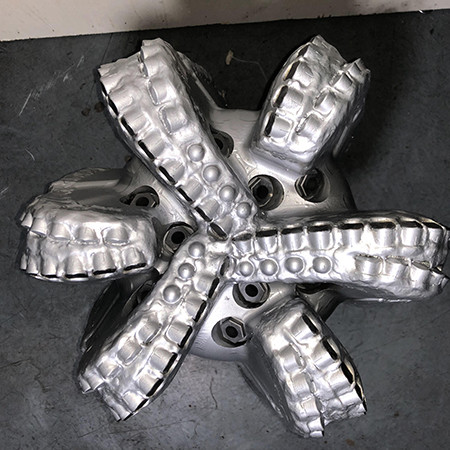

3. पीडीसी बिट प्रोफ़ाइल
चार.ड्रिल बिट पीडीसी कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
पीडीसी कटर से बने होते हैंवोल्फ्रेम कार्बाइड सब्सट्रेट और सिंथेटिक डायमंड ग्रेटहीरा और कार्बाइड सब्सट्रेट उच्च तापमान और उच्च दबाव की स्थिति में रासायनिक बंधन के माध्यम से एक साथ बढ़ते हैं।
पीडीसी कटर की दो सबसे महत्वपूर्ण सामग्री हीरे के कण और कार्बाइड सब्सट्रेट हैं।

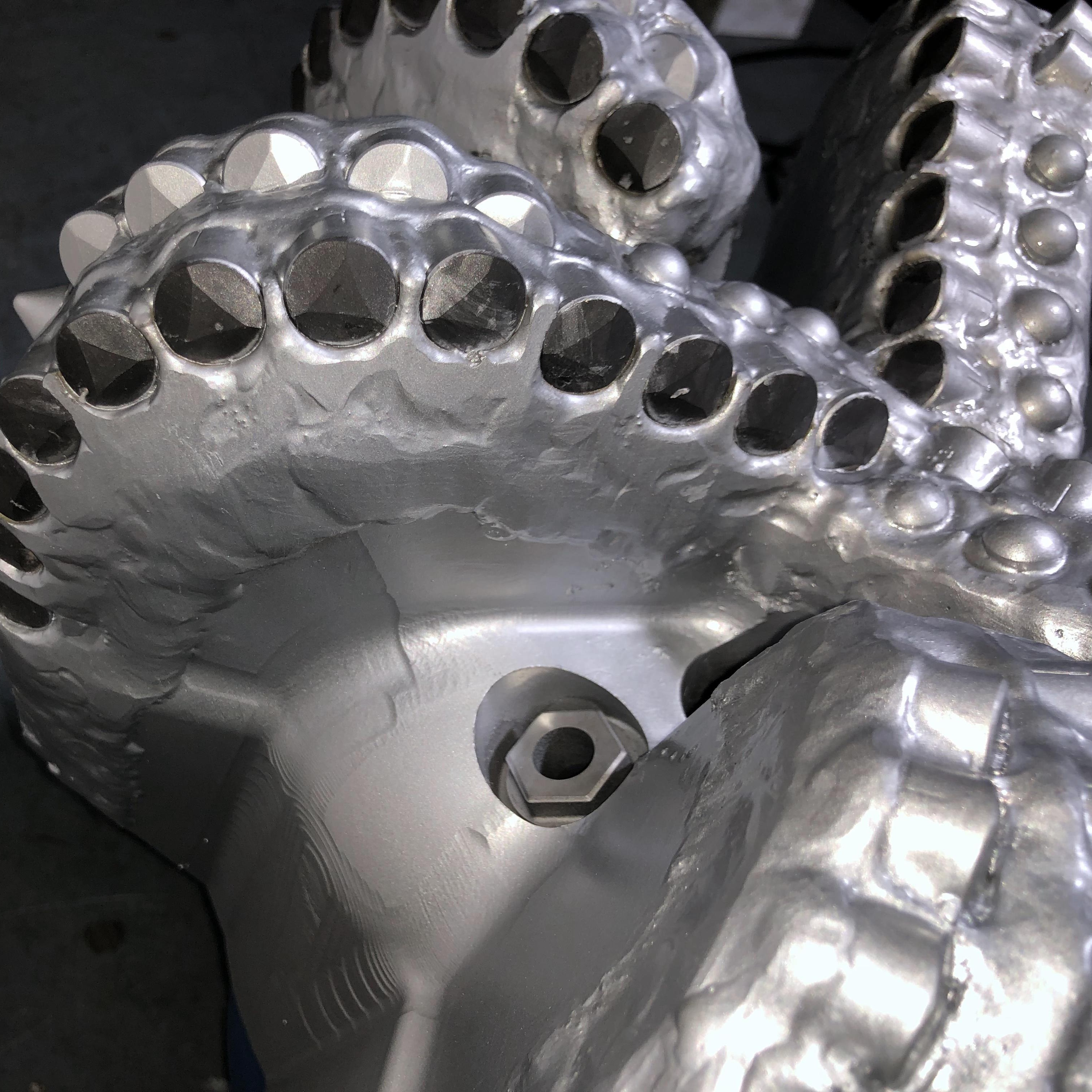

5ड्रिल बिट नोजल
सीमेंट कार्बाइड नोजल हीरे के ड्रिल बिट के लिए एक महत्वपूर्ण घटक है। वुल्फ्फ्रेम कार्बाइड ड्रिल बिट नोजल का उपयोग ड्रिल बिट टिप्स को फ्लश करने, ठंडा करने और चिकनाई करने के लिए किया जाता है।कार्बाइड नोजल भी उच्च दबाव परिस्थितियों में ड्रिलिंग तरल पदार्थ के साथ अच्छी तरह से नीचे में पत्थर चिप्स साफ कर सकते हैं.
एक पीडीसी बिट पर कितने नोजल होते हैं?
दो 16 मिमी मध्य नोजल और पांच 14 मिमी परिधीय नोजल बनाने के लिए सबसे अधिक स्वीकार्य है। अंत में ड्रिल बिट की समग्र अनुकूलन योजना प्रदान की जाती है,जिसका क्षेत्र में अनुप्रयोगों में समय पर सुधार पर स्पष्ट प्रभाव पड़ता है.
नोजल ड्रिल बिट के आकार और सापेक्ष उपकरण पर आधारित है.
6स्टील बॉडी पीडीसी बिट्स
इस्पात शरीर मैट्रिक्स शरीर के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
