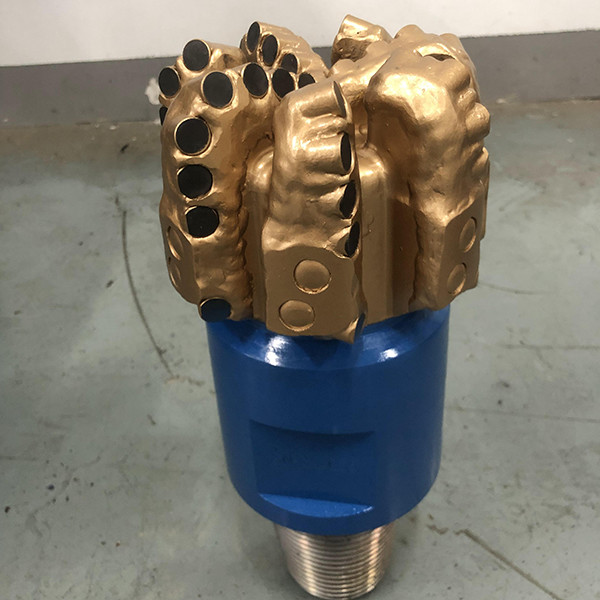

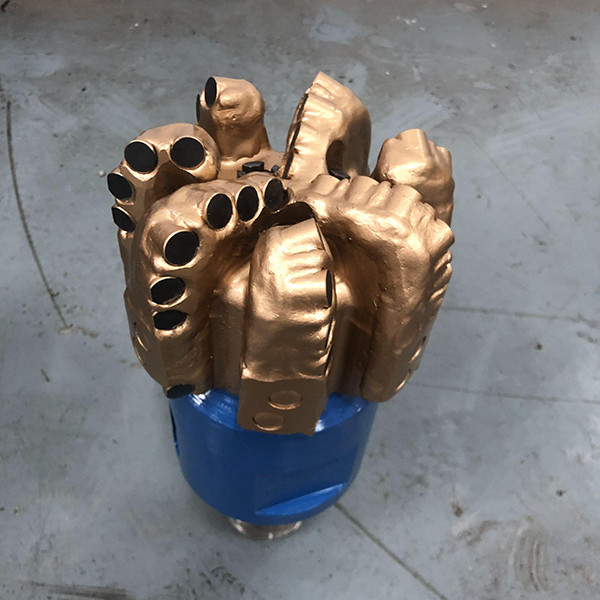

पीडीसी ड्रिल बिट 6 इंच डायमंड ड्रिल बिट हार्ड रॉक बिट पिन बॉक्स में एपीआई 3-1/2 के साथ

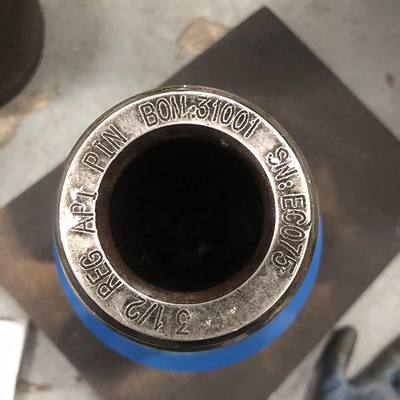

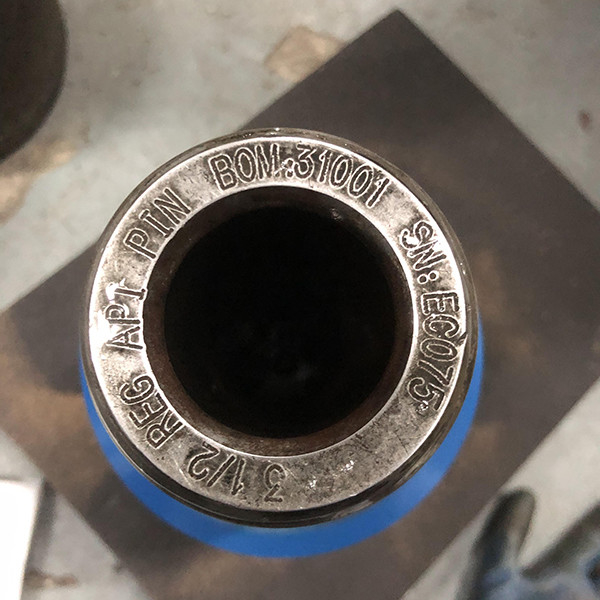

पीडीसी डायमंड बिट 6 इंच हार्ड रॉक ड्रिल बिट एपीआई 3-1/2 इंच पिन बॉक्स के साथ

1. विवरण:

इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (आईएडीसी) के अनुसार, फिक्स्ड-कटर बिट वर्गीकरण में चार वर्ण शामिल हैं जो निर्दिष्ट करते हैंः

• शरीर सामग्री।
• कटर घनत्व।
• कटर का आकार या प्रकार।
• बिट प्रोफ़ाइल

हमारे सभी ड्रिल बिट्स एपीआई मानक के अनुरूप हैं और ड्रिलिंग उद्योग में उपयोग किए जाते हैं।

पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं। और विभिन्न वर्गीकरण कटर आपके बजट के अनुसार वैकल्पिक हैं।

2. डिजाइन विशेषताएं:

• 3 डी डिजाइन मिश्र धातु स्टील शरीर अधिकतम ब्लेड और शरीर की ताकत के लिए सीएनसी मशीनिंग।

• बढ़े हुए क्षरण और घर्षण प्रतिरोध के लिए महत्वपूर्ण क्षेत्रों में टंगस्टन कार्बाइड हार्ड कोटिंग।

• टंगस्टन कार्बाइड इन्सर्ट (टीसीआई) बेहतर गेज सुरक्षा के लिए बढ़ाया गेज पैड।

• पैराबोलिक प्रोफाइल ब्लेड की संख्या, कटर मात्रा और बिट स्थिरता के लिए अनुकूलित है।

• बल-संतुलित पीडीसी काटने वाले स्थानों से बिट के घुमाव को कम से कम किया जाता है और एक सटीक गोल छेद ड्रिल किया जाता है।

• असममित ब्लेड डिजाइन ड्रिलिंग हार्मोनिक्स को कम करता है।

• ब्लेड सुरक्षा तत्वों को बिट जीवन को अधिकतम करने के लिए रणनीतिक रूप से स्थित किया जाता है। मानक बिट्स में बैक-अप टीसीआई बम्पर होते हैं जबकि "एक्स" बिट्स में बैक-अप पीडीसी कटर होते हैं।

3विनिर्देश:

4. पीडीसी बिट प्रोफ़ाइल

5.ड्रिल बिट पीडीसी कटर

पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।

पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।

पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

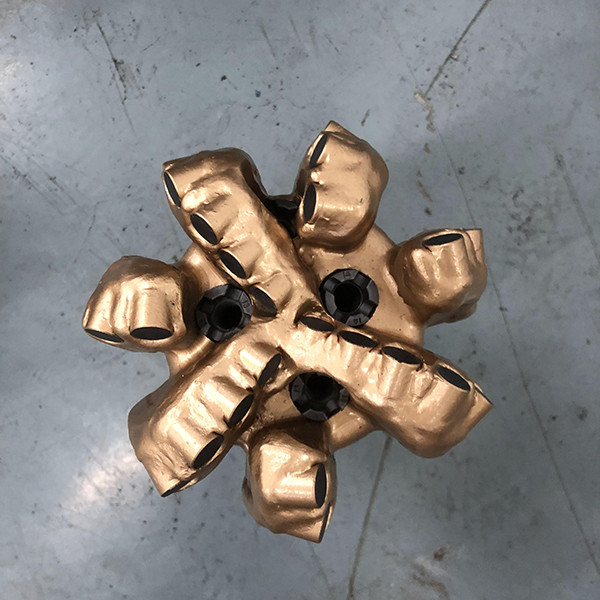

6पीडीसी ड्रिल बिट नोजल

ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।

इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के कामकाज में महत्वपूर्ण भूमिका निभाती है।

नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।

7स्टील बॉडी पीडीसी बिट्स

इस्पात शरीर मैट्रिक्स शरीर के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.

इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।

स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.

8.रोलर कोन और फिक्स्ड कटर ड्रिल बिट्स के बीच मुख्य अंतर क्या है?

आम तौर पर बोलते हुए, ड्रिल बिट्स की दो अलग-अलग श्रेणियां हैं, रोलर शंकु और फिक्स्ड कटर बिट्स।

• रोलर कोन बिट्स में रोलर्स होते हैं जो बीयरिंग के चारों ओर घूमते हैं। रोलर कोन बिट्स स्टील के दांतों या वुल्फ़्रेम कार्बाइड आवेषणों का उपयोग काटने वाले तत्वों के रूप में करते हैं।
• फिक्स्ड कटर बिट्स चट्टान को टुकड़े टुकड़े करने के लिए हीरे के काटने वाले तत्वों का उपयोग करते हैं। अधिकांश प्रकार के फिक्स्ड कटर बिट्स पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी), प्राकृतिक हीरा (मिल) और हीरे से संतृप्त बिट्स हैं।
• एक निश्चित कटर बिट्स का जीवन मुख्य रूप से हीरे के कटर के पहनने पर निर्भर करता है जबकि रोलर कोन बिट्स का जीवन आम तौर पर कटर पहनने के बजाय असर जीवन से सीमित होता है।
• जब सही ढंग से ड्रिल किए जाने वाले गठन के लिए चुना जाता है, तो एक निश्चित कटर बिट में आमतौर पर रोलर कोन बिट की तुलना में अधिक जीवन होता है, और सामान्य रूप से पीडीसी बिट तेजी से ड्रिल करते हैं।
• पीडीसी बिट्स मुख्य रूप से कतरनी करके चट्टान को निकालते हैं, जबकि प्राकृतिक हीरा और इम्प्रेग बिट्स मुख्य रूप से चट्टान को रोल और पीसकर ड्रिल करते हैं। एक रोलर कोन बिट क्रशिंग, गॉविंग और स्क्रैपिंग द्वारा चट्टान को निकालता है।
• रोलर शंकु के टुकड़े तीन पैरों से बने होते हैं जो एक दूसरे के साथ वेल्डेड होते हैं।
• प्रत्येक पैर में एक रोलिंग शंकु होता है जिसमें दांत या आवेषण होते हैं। दांतों को सीधे शंकु में पीस दिया जाता है जहां वोल्फ्रेम कार्बाइड आवेषणों को छेदों में धकेल दिया जाता है जो शंकु में छिद्रित होते हैं।
• रोलर शंकुओं में दांतों को दांतों के टुकड़े कहा जाता है। इन स्टील के दांतों को एक सुरक्षात्मक हार्ड कवरिंग के साथ ब्राइड किया जाता है जो काफी हद तक टुकड़े के जीवन को बढ़ाता है।स्टील दांत बिट्स मुख्य रूप से तेजी से नरम चट्टान अनुप्रयोगों के लिए इस्तेमाल किया जाता है जैसे सतह बिट्स या उथले कुओंजब कटर टंगस्टन कार्बाइड आवेषण से बने होते हैं, तो बिट को टीसीआई (टंगस्टन कार्बाइड आवेषण) बिट कहा जाता है। टीसीआई बिट अधिक टिकाऊ होते हैं लेकिन स्टील के दांत बिट के रूप में आक्रामक नहीं होते हैं।टीसीआई का उपयोग कठिन अधिक घर्षण अनुप्रयोगों में किया जाता है.
