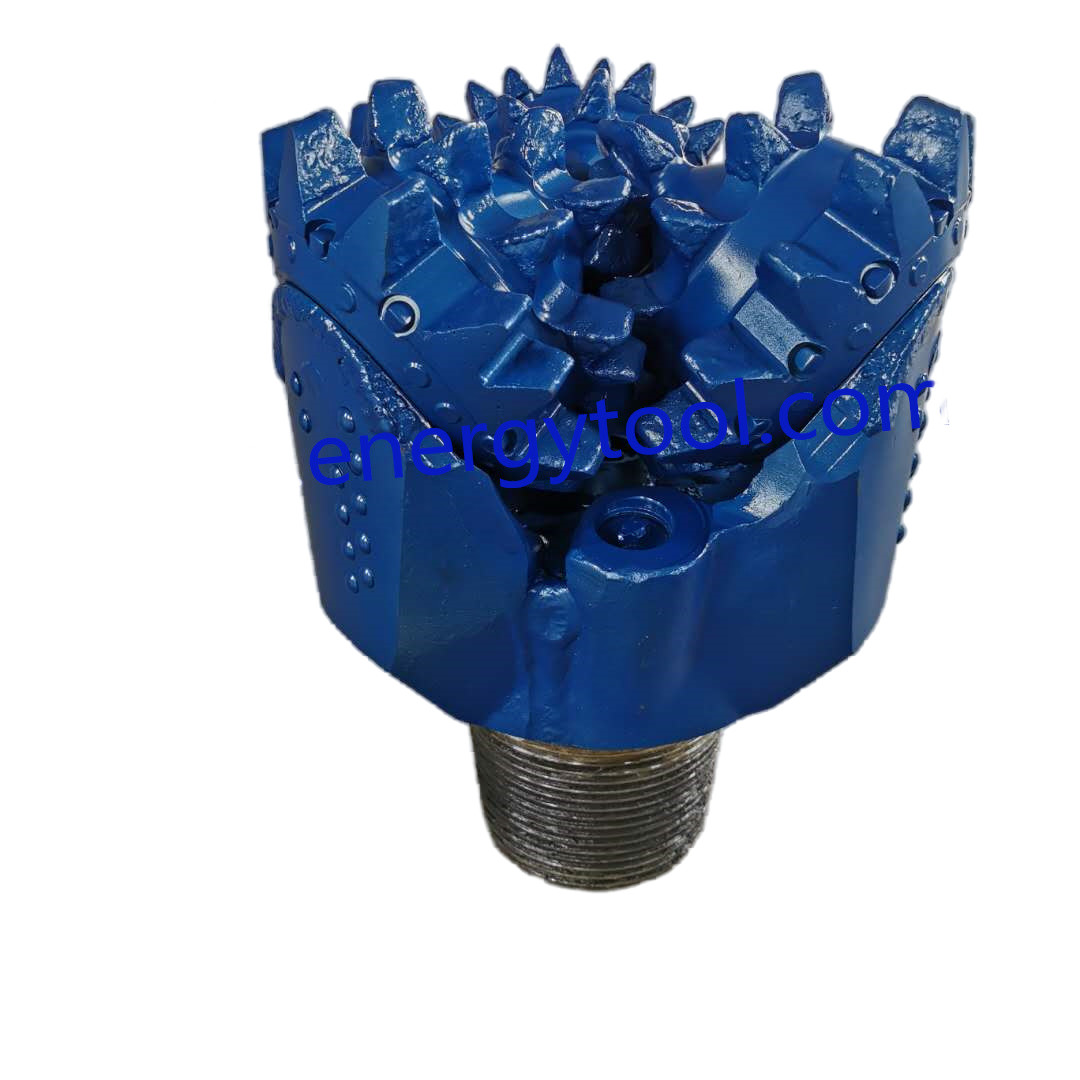

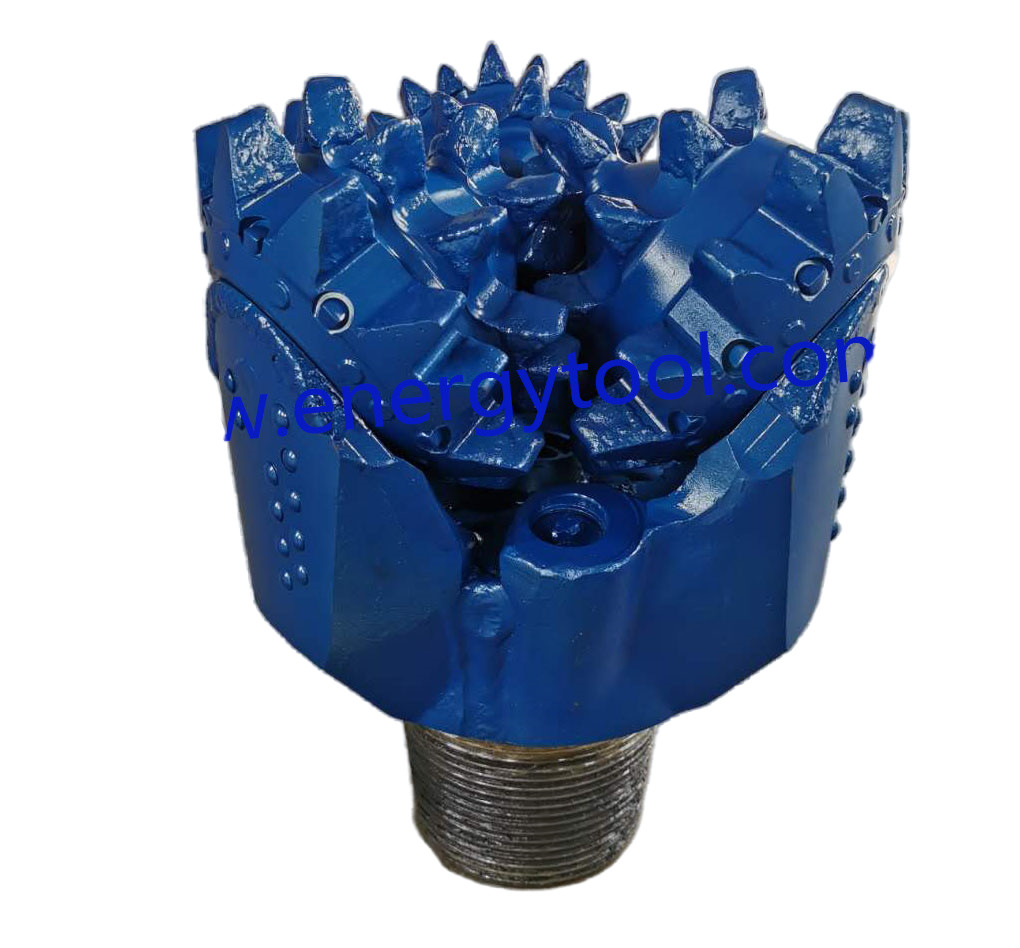

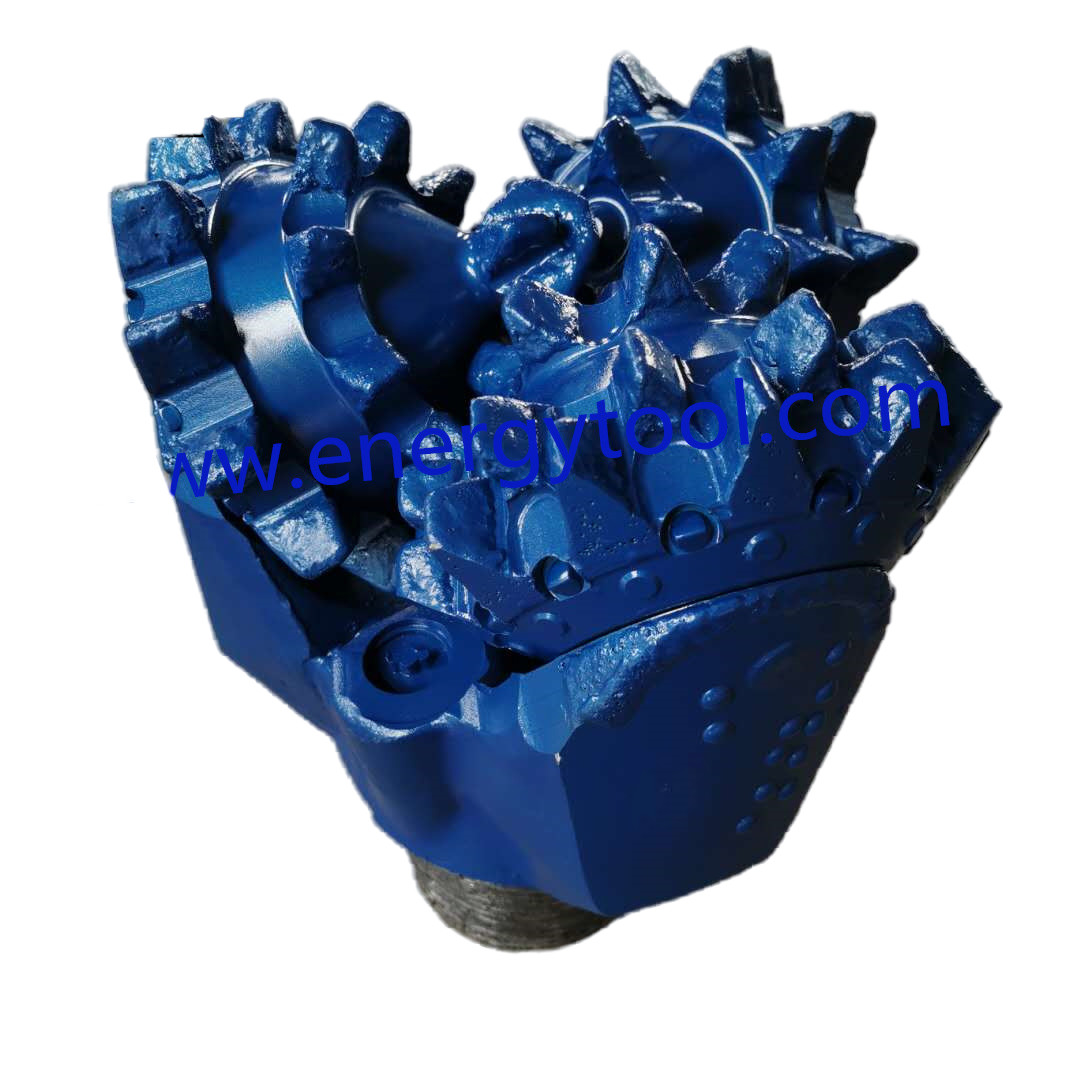

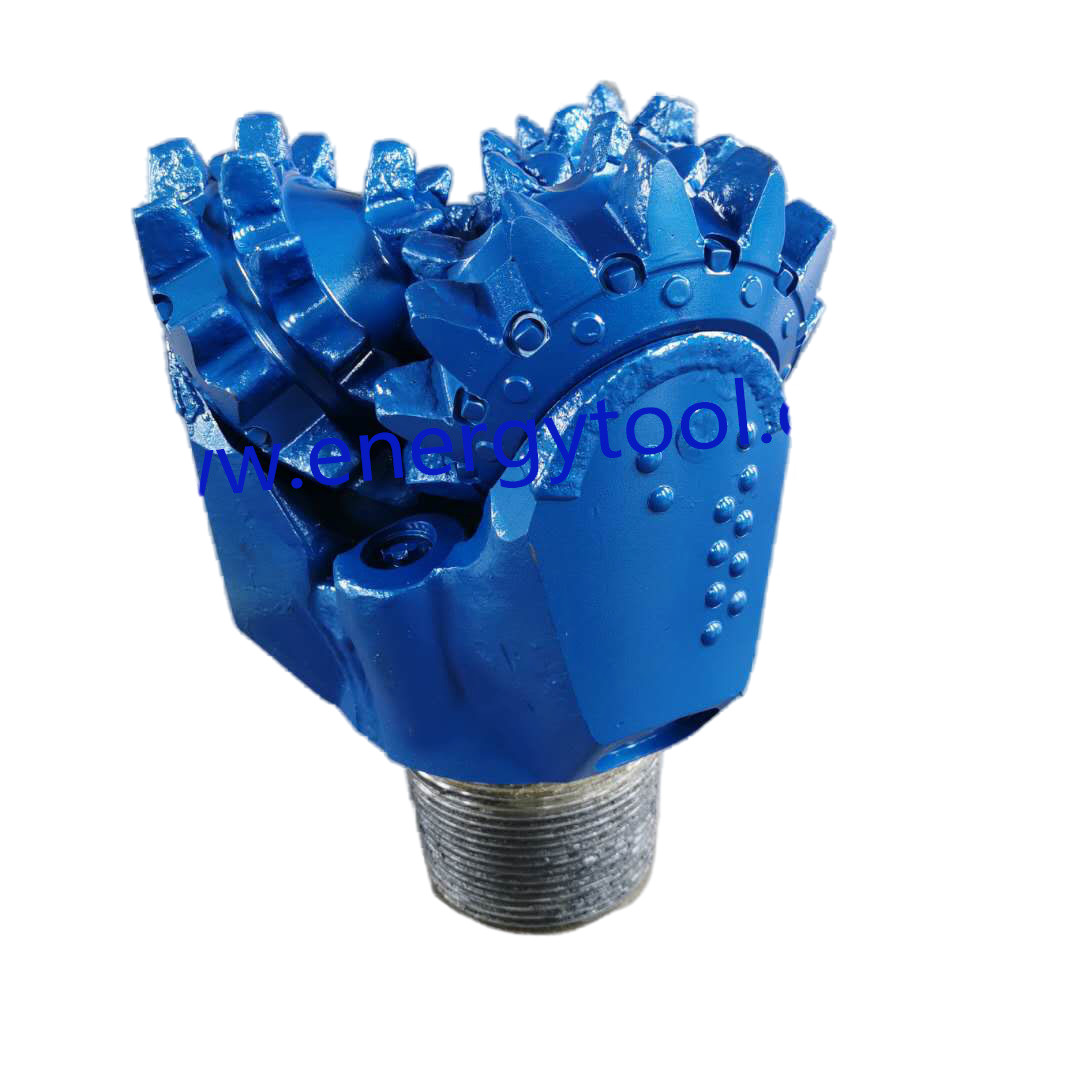

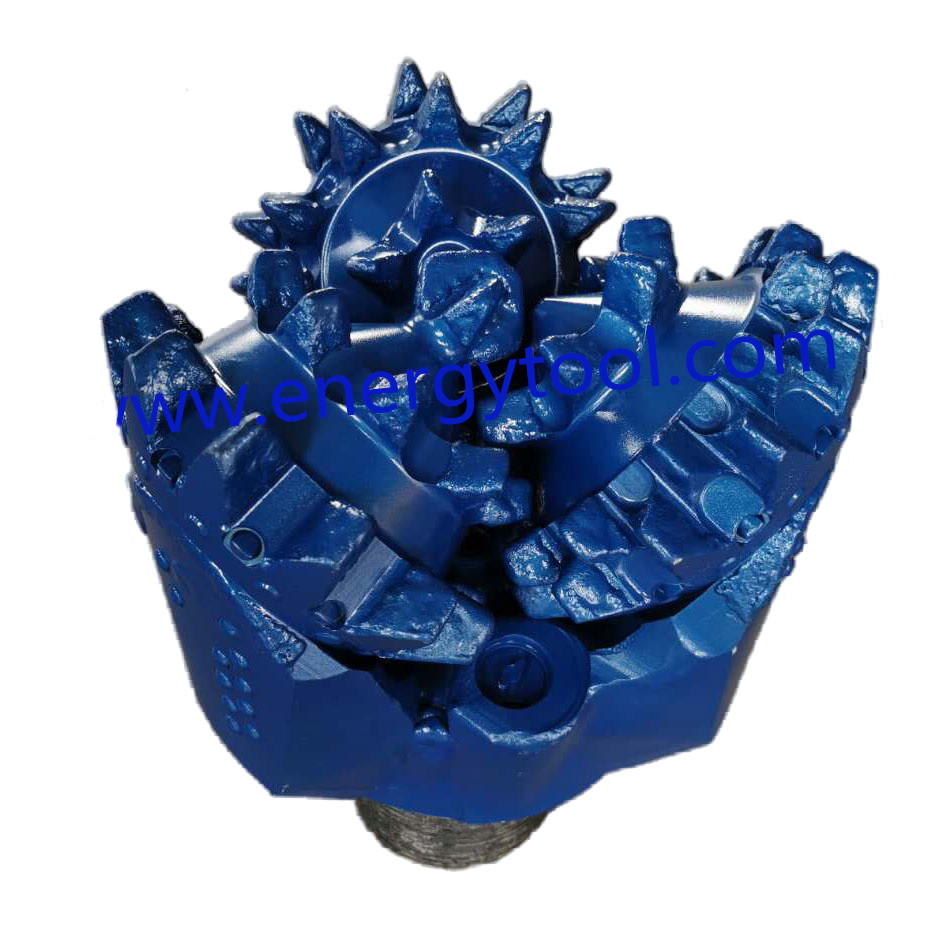

रोलर शंकु खनन ड्रिलिंग उपकरण स्टील फ्रिल टूथ बिट

रोलर कोन बिट वर्गीकरण

रोलर-कोन बिट्स को आम तौर पर या तो वोल्फ्रेम कार्बाइड इन्सर्ट (टीसीआई) बिट्स या फ्रिल टूथ बिट्स के रूप में वर्गीकृत किया जाता है।

विभिन्न निर्माताओं के समान उत्पादों की तुलना में सहायता करने के लिए,इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने ड्रिलिंग बिट्स के नामकरण के लिए एक एकीकृत बिट वर्गीकरण प्रणाली स्थापित की है।.

आईएडीसी रोलर-कोन बिट वर्गीकरण विधि

आईएडीसी रोलर-कोन बिट वर्गीकरण पद्धति मसल दांत और सम्मिलित प्रकार के रोलर-कोन बिट्स के वर्णन के लिए एक उद्योग-व्यापी मानक है।

यह कोडिंग प्रणाली मुख्य डिजाइन और अनुप्रयोग संबंधी मानदंडों पर आधारित है।

वर्तमान में इस्तेमाल किया जाने वाला संस्करण 1992 में पेश किया गया था और इसमें सोसाइटी ऑफ पेट्रोलियम इंजीनियर्स के तत्वावधान में ड्रिल बिट निर्माताओं द्वारा सहकारी रूप से विकसित मानदंड शामिल हैं।

आईएडीसी वर्गीकरण

आईएडीसी वर्गीकरण प्रणाली एक चार-अक्षर वाला डिजाइन और अनुप्रयोग से संबंधित कोड है।

पहले तीन अक्षर हमेशा संख्यात्मक होते हैं;

अंतिम अक्षर हमेशा वर्णमाला क्रम में होता है।

पहला अंक बिट श्रृंखला को दर्शाता है, दूसरा बिट प्रकार को, तीसरा असर और गेज व्यवस्था को, और चौथा (वर्णमाला) वर्ण बिट सुविधाओं को दर्शाता है।

श्रृंखला

सीरीज, आईएडीसी प्रणाली में पहला वर्ण, सामान्य गठन विशेषताओं को परिभाषित करता है और फ्रिल-टूथ और इन्सर्ट-टाइप बिट्स को विभाजित करता है।रोलर-कोन रॉक बिट्स का वर्णन करने के लिए आठ श्रृंखलाओं या श्रेणियों का उपयोग किया जाता है.

सीरीज 1 से 3 तक मसल दांत के टुकड़ों के लिए लागू होते हैं;

श्रृंखला 4 से 8 सम्मिलित प्रकार के बिट्स पर लागू होती है।

सीरीज संख्या जितनी अधिक होगी, चट्टान का प्रकार उतना ही कठोर या अधिक घर्षणकारी होगा।

सीरीज 1 मोल्ड टूथ बिट्स के लिए सबसे नरम (सबसे आसान ड्रिलिंग अनुप्रयोगों) का प्रतिनिधित्व करती है;

सीरीज 3 पीस दांतों के लिए सबसे कठिन और सबसे अधिक घर्षण अनुप्रयोगों का प्रतिनिधित्व करती है।

श्रृंखला 4 सबसे नरम (सबसे आसान ड्रिलिंग अनुप्रयोगों के लिए सम्मिलित प्रकार के बिट्स का प्रतिनिधित्व करती है,

श्रृंखला 8 बहुत कठिन और घर्षण अनुप्रयोगों के लिए सम्मिलित प्रकार के बिट्स का प्रतिनिधित्व करती है।

दुर्भाग्य से, IADC प्रणाली द्वारा चट्टानों की कठोरता को स्पष्ट रूप से परिभाषित नहीं किया गया है।

उदाहरण के लिए, "कठिन" सैंडस्टोन या "मध्यम-नरम" शेल के अर्थ व्यक्तिपरक हैं और कुछ हद तक व्याख्या के लिए खुले हैं। इस प्रकार, जानकारी का उपयोग केवल वर्णनात्मक अर्थ में किया जाना चाहिए;वास्तविक चट्टान की कठोरता काफी भिन्न होगी, गहराई, ओवरबैलेंस दबाव, छिद्रता और अन्य ऐसे कारकों पर निर्भर करता है जिन्हें मापना मुश्किल है।

प्रकार

आईएडीसी वर्गीकरण प्रणाली में दूसरा वर्ण बिट प्रकार, सम्मिलित या पीस दांत का प्रतिनिधित्व करता है, और गठन कठोरता की डिग्री का वर्णन करता है। प्रकार 1 से 4 तक होता है।

असर डिजाइन और गेज सुरक्षा

तीसरा आईएडीसी वर्ण असर डिजाइन और गेज सुरक्षा दोनों को परिभाषित करता है।

आईएडीसी ने असर डिजाइन और गेज सुरक्षा की सात श्रेणियों को परिभाषित किया हैः

1. गैर सील रोलर असर (भी खुला असर बिट्स के रूप में जाना जाता है)
2. हवा से ठंडा रोलर असर (हवा, फोम या धुंध ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन)
3. गैर सील रोलर असर, गेज संरक्षित
4. सील रोलर असर
5. सील रोलर असर, गेज संरक्षित
6. सील घर्षण असर
7. सील घर्षण असर, गेज संरक्षित. ध्यान दें कि “गेज संरक्षित” केवल यह दर्शाता है कि एक बिट में कुछ विशेषता है जो बिट गेज की सुरक्षा या वृद्धि करती है. यह विशेषता की प्रकृति को निर्दिष्ट नहीं करता है.उदाहरण के रूप में, यह हील पंक्ति स्थान (कोन के पक्ष) में स्थित विशेष सम्मिलन या गेज पंक्ति पर हीरा-वर्धित सम्मिलन को इंगित कर सकता है।

सम्मिलित विशेषताएं

प्रणाली में प्रयोग किया जाने वाला चौथा वर्ण उपलब्ध सुविधाओं को परिभाषित करता है।

आईएडीसी इस श्रेणी को वैकल्पिक मानता है। यह वर्णमाला वर्ण हमेशा बिट रिकॉर्ड पर दर्ज नहीं किया जाता है लेकिन आमतौर पर बिट निर्माताओं के कैटलॉग और ब्रोशर में उपयोग किया जाता है।

आईएडीसी वर्गीकरण 16 पहचान की विशेषताएं निर्दिष्ट करता है और परिभाषित करता है।

आईएडीसी नियमों के तहत केवल एक वर्णमाला विशेषण वर्ण का प्रयोग किया जा सकता है।

हालांकि, बिट डिज़ाइन में अक्सर इन विशेषताओं में से कई को मिलाया जाता है। इन मामलों में, सबसे महत्वपूर्ण विशेषताओं को आमतौर पर सूचीबद्ध किया जाता है।
