सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | EN |
| प्रमाणन: | API . ISO |
| मॉडल संख्या: | 10625 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | nogotiation |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| प्रसव के समय: | 2-4 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/वर्ष |
| प्रमुखता देना: | 7-5/8 इंच ट्रिकोन बिट,टीसीआई ट्रिकोन बिट,आईएडीसी 435 ट्राइकॉन बिट |
||
|---|---|---|---|

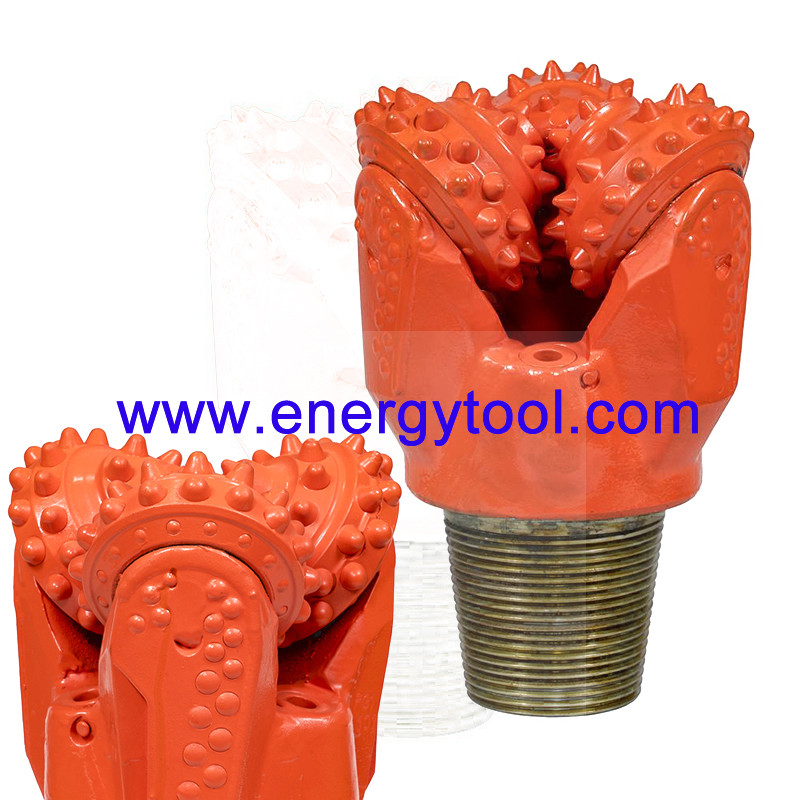

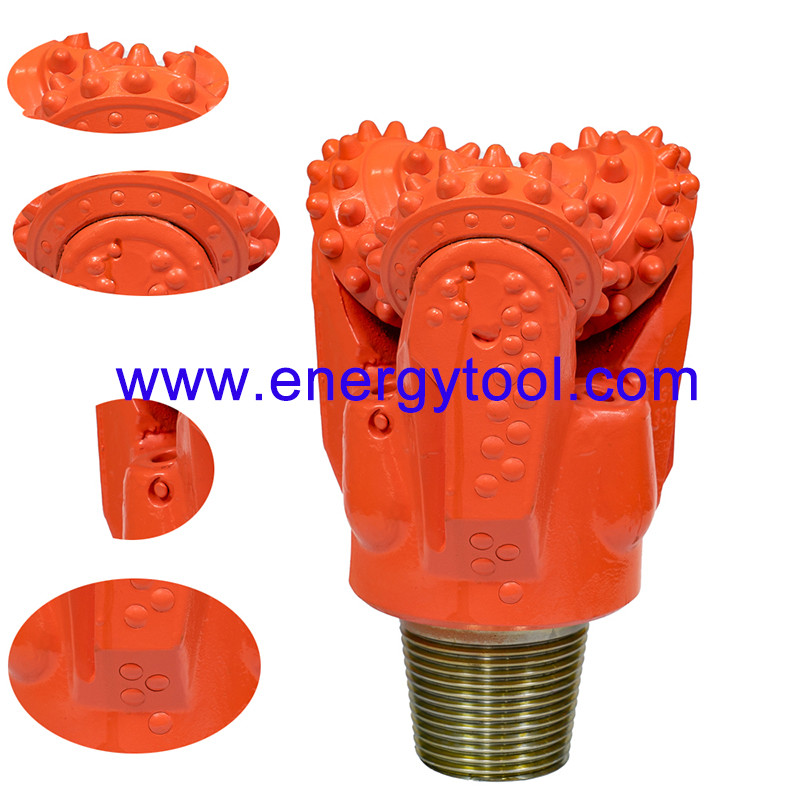

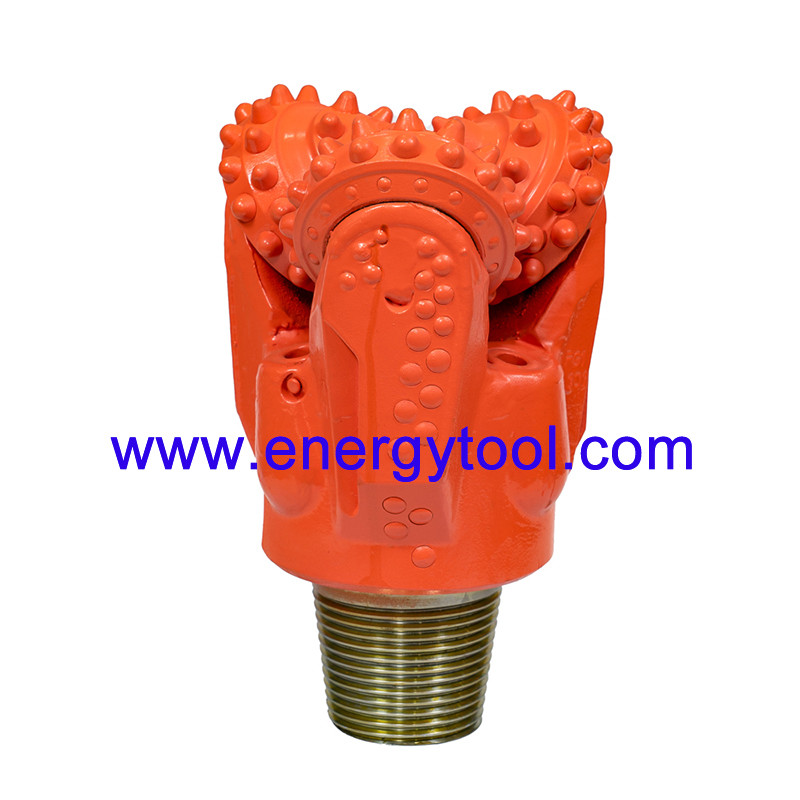

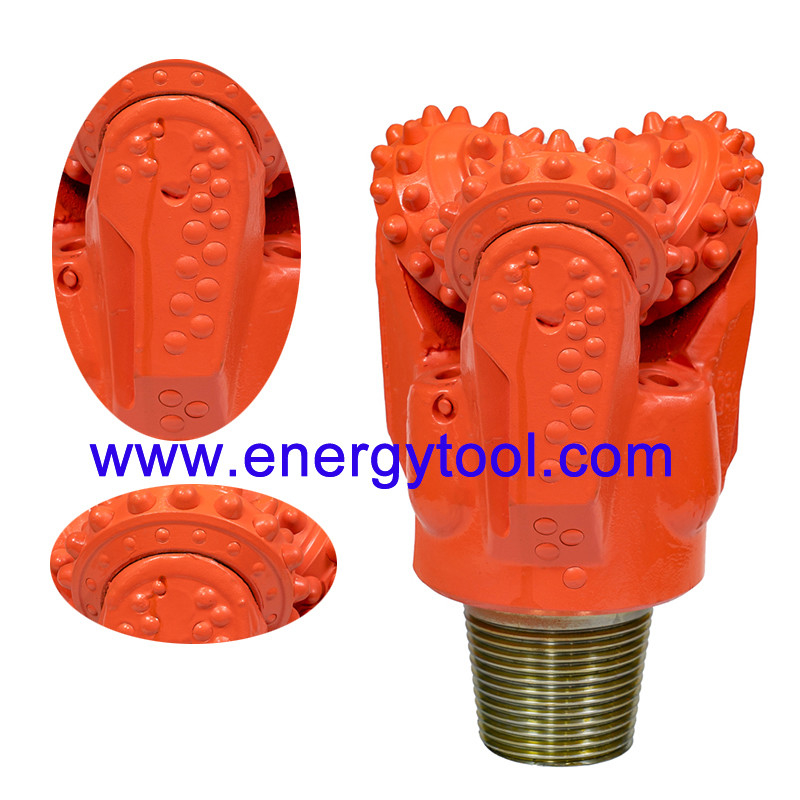

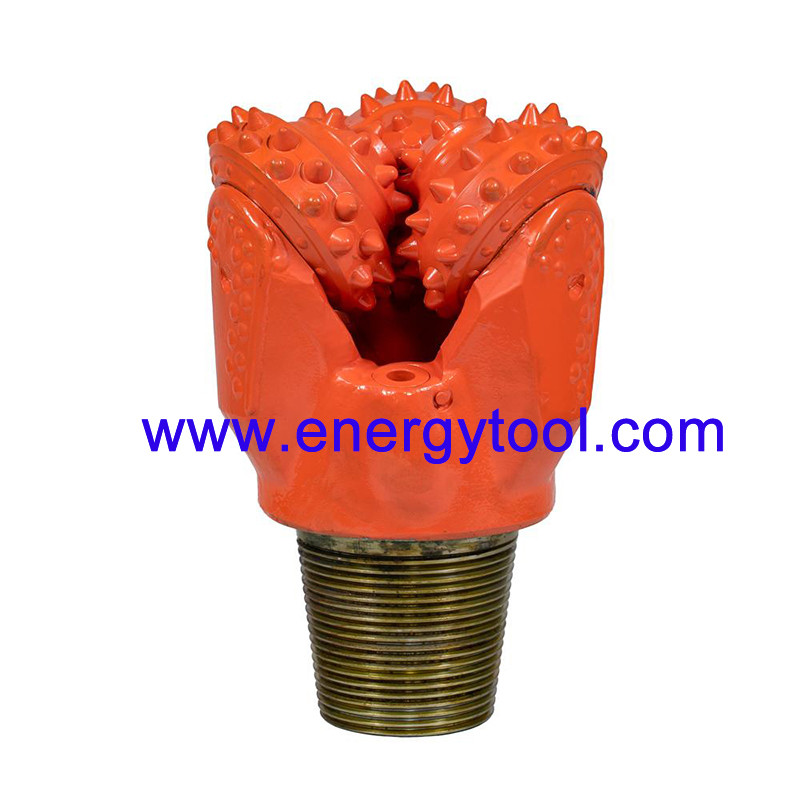

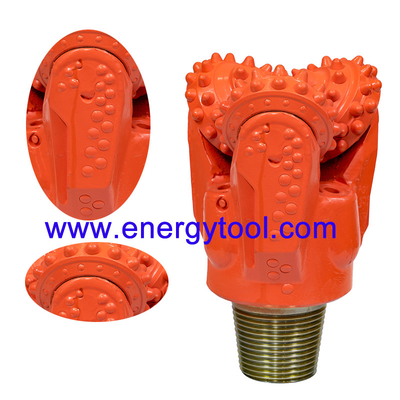

ट्राइकॉन बिट 7-5/8 इंच टीसीआई रोलर कोन बिट आईएडीसी 435
वर्णन
ट्रिकोन बिट ड्रिलिंग का उपकरण है। ट्रिकोन बिट का मुख्य हिस्सा दांत है जो टंस्टन कार्बाइड इन्सर्ट या मिल्ड टूथ है।सभी दांत सामग्री Tunsten कार्बाइड है जो ड्रिलिंग संचालन में नीचे छेद की चट्टान काटने हैयह यांत्रिक ड्रिल बिट अपनी घूर्णी गति और अपने दांतों द्वारा उत्पन्न यांत्रिक घर्षण पर निर्भर करता है ताकि ड्रिलिंग के दौरान प्रभावी ढंग से चट्टान की सतह को हटाया जा सके।इसका मुख्य उद्देश्य घुमावदार ड्रिल स्ट्रिंग से प्राप्त शक्ति का दोहन करना और ड्रिलिंग कीचड़ की आपूर्ति करना है।, इस बल का उपयोग कुएं को गहरा करने की प्रक्रिया को सुविधाजनक बनाने के लिए किया जाता है।
जैसे-जैसे ड्रिल स्ट्रिंग घूमती है, ट्राइकॉन बिट के दांत चट्टान के गठन के साथ जुड़ते हैं, धीरे-धीरे काटने, कुचलने और खरोंचने के कार्यों के संयोजन के माध्यम से सामग्री को मिटाते हैं।दांतों और चट्टान की सतह के बीच उत्पन्न होने वाला यांत्रिक घर्षण चट्टान के कटावों को कुशलतापूर्वक हटाने में सहायता करता हैइस निरंतर प्रक्रिया से कुएं की गहराई बढ़ जाती है और कुएं की गहराई बढ़ जाती है।
विनिर्देश:
| उत्पाद विनिर्देश | ||||||||
| उत्पाद का नाम | 7 5/8 इंच, टीसीआई ट्राइकॉन बिट | |||||||
| आकार | 7 5/8 इंच, 200 मिमी | |||||||
| दांत का प्रकार | टीसीआई / वोलफ्रेम कार्बाइड इन्सर्ट | |||||||
| संबंध | 4- 1/2 "एपीआई रेग | |||||||
| असर | रबर सील रोलर असर | |||||||
| नोजल | तीन जेट नोजल और सेंटर जेट | |||||||
| आवेदन | जल कुँआ, तेल कुँआ, एचडीडी, अन्वेषण, आदि | |||||||
| वजन | 45 किलोग्राम | |||||||
| प्रमाणपत्र | एपीआई7-1,एसवाई/टी5164,आईएसओ9001:2008 | |||||||
| अनुशंसित चट्टानी संरचना | ||||||||
| उच्च संपीड़न शक्ति और उच्च घर्षण क्षमता के साथ कठोर से बहुत कठोर चट्टान के लिए, जैसे कि चूना पत्थर, डोलोमाइट, सैंडस्टोन और चर्ट, आदि। | ||||||||
| आवेदन के लिए अनुशंसित ड्रिलिंग पैरामीटर | ||||||||
| प्रकार और आईएडीसी कोड | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB ((KN/मिमी) | 0.35 ~ 0.90 | 0.35 ~ 0.95 | 0.35 ~ 100 | 0.35 ~ 105 | 0.35 ~ 105 | 0.35 ~ 105 | 0.70 ~ 1.20 | 0.70 ~ 1.20 |
| आरपीएम ((आर/मिनट) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
कैसे एक Tricone बिट गुणवत्ता पता है?
ट्रीकोन की विशेषता यह है कि वे नीचे के रूप में अपने स्वयं के पासपोर्ट के साथ आते हैंः
आवेदन
आप किस प्रकार का ट्राइकॉन चुनते हैं, यह उस भूगोल पर निर्भर करता है जिसमें आप ड्रिल कर रहे हैं और उस बोरहोल के व्यास पर निर्भर करता है जिसे आप ड्रिल कर रहे हैं। The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| TRICONE BIT वोल्फ्रेम कार्बाइड सम्मिलन | ||
| प्रपत्र | प्रदर्शन | आवेदन |
| चिसल | प्लास्टिक चट्टान के लिए उच्च प्रवेश | प्लास्टिक रॉक नरम& मध्यम कठोर |
| शंकुयुक्त | चाकू के समान प्लस उच्च टूटने और घूर्णन प्रतिरोध | नाजुक चट्टानें मध्यम से कठोर |
| गेंद | बहुत उच्च टूटने का प्रतिरोध | नाजुक चट्टानें मध्यम से कठोर |
असर के प्रकार
मुख्य रूप से तीन प्रकार के असर डिजाइन हैं जिनका उपयोग ट्राइकॉन ड्रिलिंग बिट्स में किया जाता हैः
• स्टैंडर्ड ओपन लेयरिंग रोलर बिट:
इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट्स में गोलाकार बीयरिंगों की एक अग्रिम पंक्ति और रोलर बीयरिंगों की एक पिछली पंक्ति होती है।
• सीलबंद असर रोलर्स बिट्स
इन बिट्स में असर ठंडा करने के लिए एक वसा भंडार के साथ एक ओ-रिंग सील है। सील असर की रक्षा के लिए कीचड़ और कटाव के खिलाफ एक बाधा के रूप में कार्य करता है
• जर्नल लेयरिंग रोलर बिट्स
इन बिट्स को नाक के बीयरिंग, ओ-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल / तेल ठंडा किया जाता है।
आईएडीसी कोड
आईएडीसी कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार की चट्टान की आवश्यकता है।
पहले तीन अंकों में बिट को उस संरचना के अनुसार वर्गीकृत किया जाता है जिसे इसे ड्रिल करने के लिए डिज़ाइन किया गया है और इस्तेमाल किए गए असर/सील डिजाइन।
1, 2, और 3 नामित करेंस्टील के दांत के टुकड़ेनरम के लिए 1, मध्यम के लिए 2 और कठोर के लिए 3 के साथ।
कोड 4, 5, 6, 7 और 8टंगस्टन कार्बाइड सम्मिलित बिट्सविभिन्न प्रकार की कठोरता के लिए 4 सबसे नरम और 8 सबसे कठिन है
संरचना के प्रकार
निम्नलिखित में विशिष्ट संरचना और उसके आईएडीसी संदर्भ दिखाया गया है
1 और 4 चिपचिपा परतों और कम संपीड़न शक्ति वाले नरम संरचनाएं, जैसे मिट्टी, मार्ल्स।
1 और 4 कम संपीड़न शक्ति वाले नरम संरचनाएं जैसे मार्ल, नमक, अनहाइड्राइट और शेल।
5 नरम से मध्यम संरचनाएं कम संपीड़न शक्ति के साथ और कठिन परतों के साथ इंटरबेड, जैसे कि रेत, शेल और चाक।
2 या 6 मध्यम से कठोर घने संरचनाएं उच्च से बहुत उच्च संपीड़न शक्ति के साथ, लेकिन गैर घर्षण या छोटी घर्षण परतों के साथ, जैसे कि शेल, मिट्टी का पत्थर, बलुआ पत्थर, चूना पत्थर,डोलोमाइट और अनहाइड्राइट.
3 या 7 बहुत उच्च संपीड़न शक्ति वाले कठोर और घने संरचनाएं और कुछ घर्षण परतें, जैसे कि सिल्कस्टोन, सैंडस्टोन और मिट्टी का पत्थर।
8 अत्यंत कठोर और घर्षणकारी संरचनाएं जैसे क्वार्ट्साइट और ज्वालामुखीय चट्टान।
आईएडीसी कोड- अंक पहले तीन अंकों में बिट को उस संरचना के अनुसार वर्गीकृत किया जाता है जिसे इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए जाने वाले असर/सील डिजाइन।
पहला अंक1, 2, और 3 नामित करेंस्टील के दांत के टुकड़ेनरम के लिए 1, मध्यम के लिए 2 और कठोर के लिए 3 के साथ।
4, 5, 6, 7 और 8 नामित करेंटंगस्टन कार्बाइड4 सबसे नरम और 8 सबसे कठिन के साथ विभिन्न गठन कठोरता के लिए बिट्स डालें।
दूसरा अंक1, 2, 3 और 4 के आगे के विभाजन हैंगठन1 सबसे नरम और 4 सबसे कठिन है।
तीसरा अंकइस अंक के अनुसार बिट वर्गीकृत करेगाअसर/सील प्रकारनिम्नानुसार:
मानक खुला असर रोलर बिट मानक खुला असर रोलर बिट,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
चौथा अंकनिम्नलिखित अक्षर कोड का प्रयोग चौथे अंक के स्थान पर संकेत के लिए किया जाता हैअतिरिक्त विशेषताएं: A. वायु अनुप्रयोग R. प्रबलित वेल्ड C. केंद्र जेट S. मानक स्टील दांत D. विचलन नियंत्रण X. चिजेल सम्मिलन E. विस्तारित जेट Y. शंकुयुक्त सम्मिलन G. अतिरिक्त गेज सुरक्षा Z. अन्य सम्मिलन आकार J.जेट विचलन
