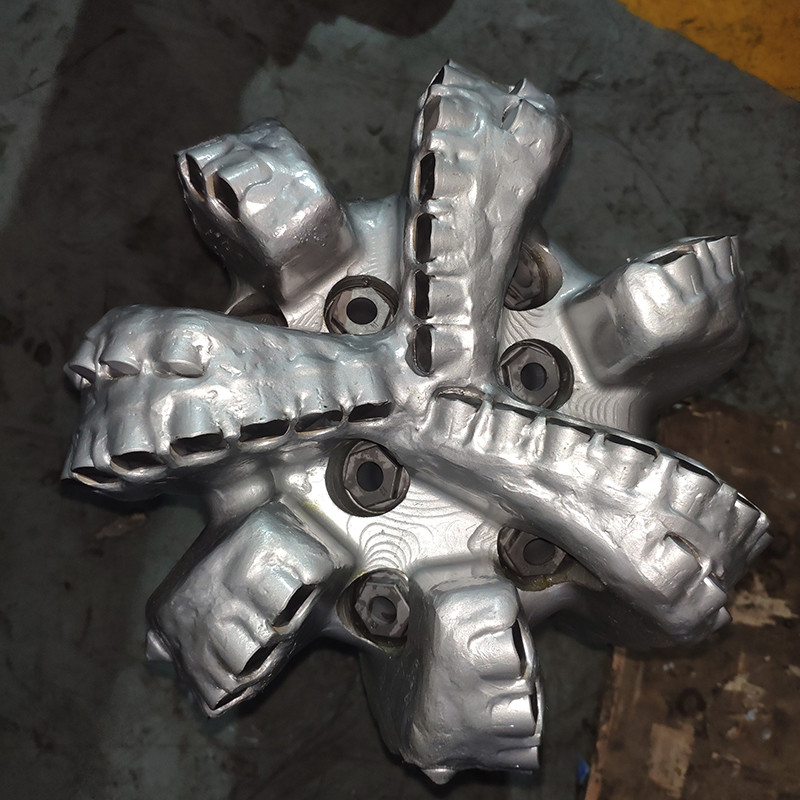

पीडीसी हार्ड रॉक 8 इंच डायमंड ड्रिलिंग टूल

PDC हार्ड रॉक 8 इंच डायमंड ड्रिलिंग टूल

1. विवरण:

फिक्स्ड कटर बिट्स पारंपरिक रोलर कोन बिट्स से भिन्न होते हैं क्योंकि उनमें कोई हिलने वाला हिस्सा नहीं होता है। इसके बजाय, कटिंग संरचनाएं और बिट बॉडी एक ही इकाई के रूप में घूमती हैं। यह डिज़ाइन उच्च स्थिरता और निरंतरता सुनिश्चित करता है, जिसके परिणामस्वरूप ड्रिलिंग दक्षता और सटीकता में वृद्धि होती है।

फिक्स्ड कटर बिट्स के मुख्य प्रकारों में PDC (पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट), TSP (थर्मली स्टेबल PDC), और डायमंड बिट्स शामिल हैं। PDC बिट्स में उच्च दबाव और तापमान पर एक धातु बाइंडर द्वारा एक साथ रखे गए कई छोटे हीरे के कण होते हैं। TSP बिट्स उच्च तापीय स्थिरता प्रदान करते हैं, जिससे वे उच्च तापमान वाले वातावरण में कटिंग प्रदर्शन बनाए रख सकते हैं। डायमंड बिट्स कटिंग संरचना के रूप में प्राकृतिक या सिंथेटिक हीरों का उपयोग करते हैं, जो उत्कृष्ट कठोरता और पहनने का प्रतिरोध प्रदान करते हैं।

2. विशिष्टता:

3. बिट प्रोफाइल

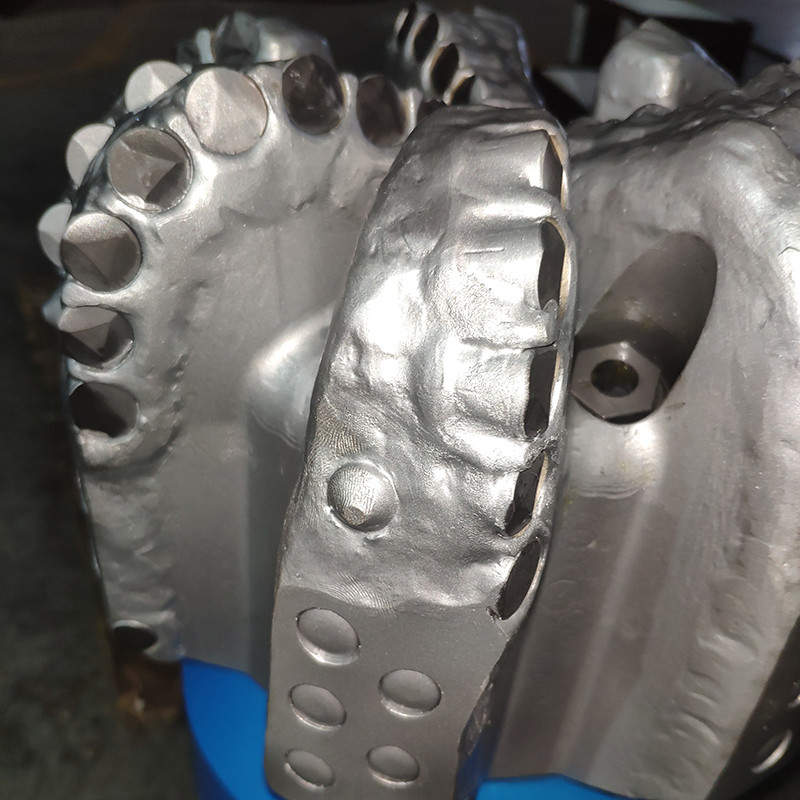

4 .ड्रिल बिट PDC कटर

पॉलीक्रिस्टलाइन डायमंड कंपोजिट (PDC) कटर ड्रिल बिट के लिए संपर्क का मुख्य बिंदु हैं। PDC बिट्स मुख्य रूप से कतरन द्वारा चट्टान को हटाते हैं।

PDC कटर कुएं में बहुत अधिक हीटिंग और कूलिंग के संपर्क में आते हैं, जो एक बहुत ही चुनौतीपूर्ण वातावरण है।

PDC कटर जिनमें कम तापीय गिरावट और अधिक तापीय स्थिरता होती है, वे आम तौर पर उच्च ROP और बढ़ी हुई पहनने का प्रतिरोध प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।

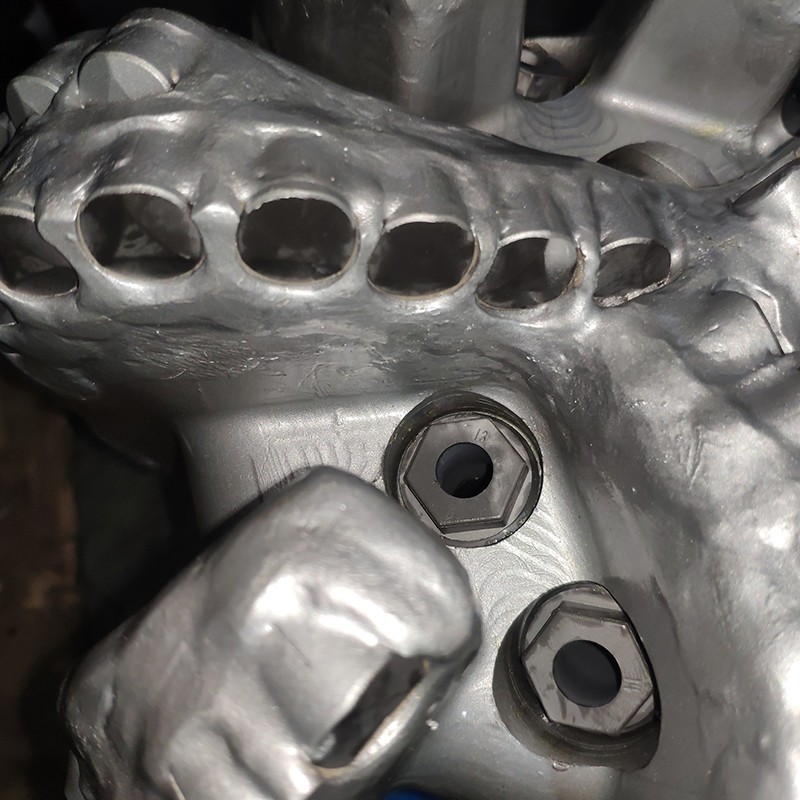

5. ड्रिल बिट नोजल

ड्रिल बिट नोजल कटिंग क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कंपोजिट (PDC) कटर को ठंडा करने में मदद करते हैं।

इन नोजल की प्रभावी प्लेसमेंट, उस कोण के साथ जिस पर उन्हें सेट किया गया है, ड्रिल बिट कैसे प्रदर्शन करता है, इस पर एक महत्वपूर्ण भूमिका निभाता है।

द्रव चैनल भी कटिंग की सफाई में सुधार के लिए नोजल प्लेसमेंट का पूरक हैं।

6. स्टील बॉडी PDC बिट्स

स्टील बॉडी मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और इसमें सुरक्षात्मक विशेषताएं नहीं हैं। स्टील की ताकत और लचीलापन स्टील-बिट बॉडी को उच्च प्रभाव प्रतिरोध देता है।

स्टील बॉडी मैट्रिक्स बॉडी की तुलना में काफी मजबूत होती हैं।

स्टील बिट्स की एक लाभकारी विशेषता यह है कि उन्हें कई बार आसानी से फिर से बनाया जा सकता है क्योंकि खराब या क्षतिग्रस्त कटर को आसानी से बदला जा सकता है। यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है।

पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (PDC) ड्रिल बिट्स रोलर कोन से अलग होते हैं क्योंकि वे बिना हिलने वाले हिस्सों के एक टुकड़े की बॉडी होते हैं। फिक्स्ड-कटर चट्टान को काटते हैं, इसलिए बिट ठोस संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति से संचालित करने में सक्षम होता है।
