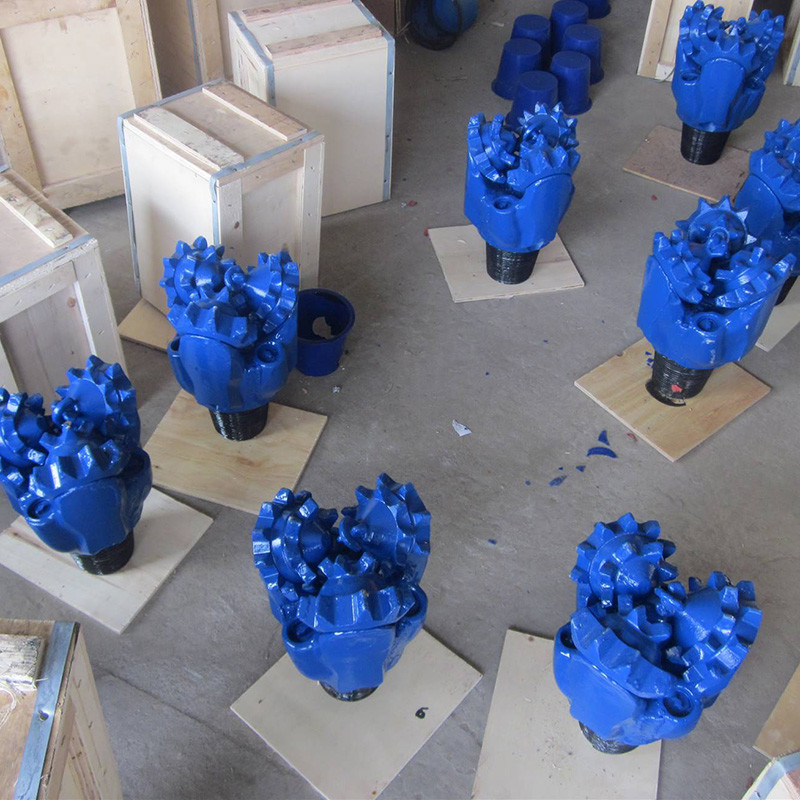

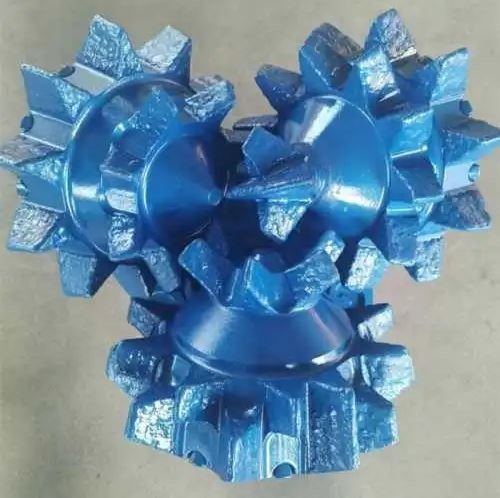

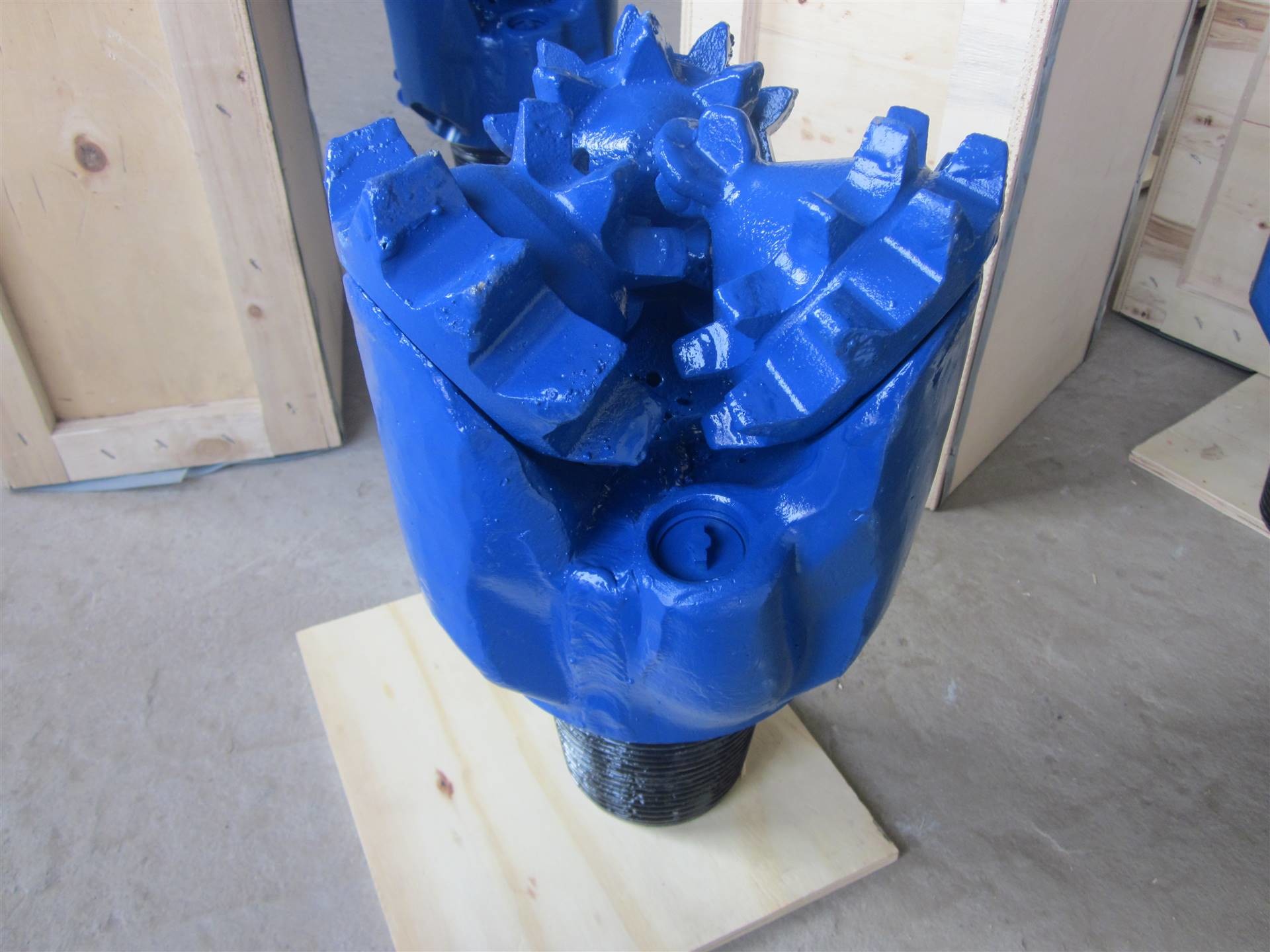

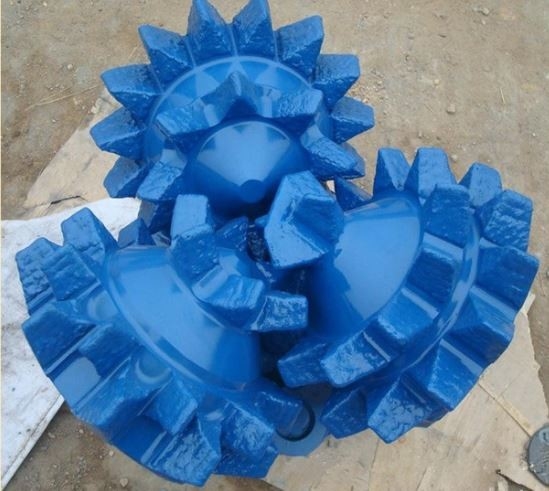

ट्राइ-कोन मिल टूथ 8-3/4 इंच माइनिंग ड्रिलिंग बिट

ट्राइ-कोन बिट 8-3/4 इंच माइनिंग ड्रिलिंग बिट IADC 217 विद रेग 4-1/2 API कनेक्शन

विवरण

एक ट्राइकोन बिट ड्रिलिंग कार्यों में उपयोग किए जाने वाले बॉटम होल असेंबली का एक आवश्यक घटक है। यह मैकेनिकल ड्रिल बिट ड्रिलिंग के दौरान चट्टान की सतह को हटाने के लिए अपने दांतों द्वारा उत्पन्न घूर्णी गति और यांत्रिक घर्षण का उपयोग करता है। इसका उद्देश्य घूमने वाले ड्रिल स्ट्रिंग और कीचड़ की आपूर्ति से ऊर्जा का दोहन करना है, प्रभावी ढंग से इस बल को कुएं को गहरा करने में सुविधा प्रदान करना है।

ड्रिल बिट विनिर्देश:

एक ट्राइकोन बिट  गुणवत्ता कैसे जानें?

• ट्राइकोन बिट IADC कोड पासपोर्ट
• ट्राइकोन बिट  TCI और स्टील टूथ विकल्प
• ट्राइकोन बिट  एड़ी पंक्तियों पर अतिरिक्त टंगस्टन कार्बाइड इंसर्ट
• ट्राइकोन बिट  शंकु निकायों पर टंगस्टन कार्बाइड कोटिंग
• ट्राइकोन बिट  शंकुओं के गेज पर डायमंड कोटेड टंगस्टन कार्बाइड इंसर्ट
• ट्राइकोन बिट  पैरों के शर्टटेल पर टंगस्टन कार्बाइड इंसर्ट
• ट्राइकोन बिट  शंकुओं की सफाई के लिए अतिरिक्त केंद्रीय नोजल

ट्राइकोन बिट  विशेषता यह है कि वे नीचे दिए गए अनुसार अपने स्वयं के पासपोर्ट के साथ आते हैं:

• शंकुओं का विनिर्देश
• उस व्यक्ति द्वारा हस्ताक्षरित गुणवत्ता मुहर जिसने बिट बनाया और जांचा
• बिट से सर्वश्रेष्ठ प्रदर्शन प्राप्त करने के लिए अनुशंसित ड्रिलिंग पैरामीटर:
• बिट वजन
• घूर्णन गति
• फ्लशिंग वॉल्यूम

अनुप्रयोग

• भू-तकनीकी जांच
• खनन अन्वेषण और जांच
• भू-तकनीकी उपकरण
• भूभौतिकी

आप किस प्रकार का ट्राइकोन चुनते हैं यह उस भूविज्ञान पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं और उस बोरहोल के व्यास पर निर्भर करता है जिसमें आप ड्रिलिंग कर रहे हैं। इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (IADC) ने लंबे समय तक उत्पादन जीवन के लिए बिट सुरक्षा जैसी अतिरिक्त सुविधाओं के साथ, आपके भूविज्ञान के लिए सही ट्राइकोन चुनने के लिए एक आसान उपयोग चरण प्रणाली विकसित की है।



ट्राइकोन बेयरिंग प्रकार:

ट्राइकोन ड्रिलिंग बिट्स में मुख्य रूप से तीन प्रकार के बेयरिंग डिज़ाइन का उपयोग किया जाता है:

• स्टैंडर्ड ओपन बेयरिंग रोलर बिट:
इन बिट्स पर शंकु स्वतंत्र रूप से घूमेंगे। इस प्रकार के बिट में बॉल बेयरिंग की एक फ्रंट रो और रोलर बेयरिंग की एक बैक रो होती है।
• सील्ड बेयरिंग रोलर्स बिट्स
इन बिट्स में बेयरिंग कूलिंग के लिए ग्रीस जलाशय के साथ एक ओ-रिंग सील होती है। सील कीचड़ और कटिंग के खिलाफ बेयरिंग की रक्षा के लिए एक बाधा के रूप में कार्य करती है
• जर्नल बेयरिंग रोलर बिट्स
ये बिट्स नाक बेयरिंग, ओ-रिंग सील और अधिकतम प्रदर्शन के लिए एक रेस के साथ सख्ती से तेल/ग्रीस से ठंडा होते हैं।


IADC कोड

IADC कोड यह वर्णन करना आसान बनाते हैं कि किस प्रकार के रॉक बिट की आवश्यकता है।
पहले तीन अंक उस निर्माण के अनुसार बिट को वर्गीकृत करते हैं जिसके लिए इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बेयरिंग/सील डिज़ाइन।
1, 2, और 3 निर्दिष्ट करते हैंस्टील टूथ बिट्स 1 के साथ नरम, 2 मध्यम के लिए और 3 कठोर संरचनाओं के लिए।
कोड 4, 5, 6, 7 और 8 निर्दिष्ट करते हैंटंगस्टन कार्बाइड इंसर्ट बिट्स विभिन्न संरचना कठोरता के लिए 4 सबसे नरम और 8 सबसे कठोर होने के साथ


फॉर्मेशन प्रकार
निम्नलिखित विशिष्ट निर्माण और उसका IADC संदर्भ दिखाता है
1 और 4 नरम संरचनाएं चिपचिपी परतों और कम संपीड़ित शक्ति के साथ, जैसे कि मिट्टी, मार्ल्स।

1 और 4 कम संपीड़ित शक्ति वाली नरम संरचनाएं जैसे मार्ल, नमक, एनहाइड्राइट और शेल।

5 नरम से मध्यम संरचनाएं कम संपीड़ित शक्ति के साथ और कठोर परतों के साथ अंतर्निहित, जैसे रेत, शेल और चाक।

2 या 6 मध्यम से कठोर घनी संरचनाएं उच्च से बहुत उच्च संपीड़ित शक्ति के साथ, लेकिन गैर-अपघर्षक या छोटे अपघर्षक परतों के साथ, जैसे कि शेल, कीचड़ पत्थर, बलुआ पत्थर, चूना पत्थर, डोलोमाइट और एनहाइड्राइट।

3 या 7 कठोर और घनी संरचनाएं बहुत उच्च संपीड़ित शक्ति और कुछ अपघर्षक परतों के साथ, जैसे कि गाद पत्थर, बलुआ पत्थर और कीचड़ पत्थर।

8 अत्यंत कठोर और अपघर्षक संरचनाएं जैसे क्वार्टजाइट और ज्वालामुखी चट्टान।


IADC कोड - अंक पहले तीन अंक उस निर्माण के अनुसार बिट को वर्गीकृत करते हैं जिसके लिए इसे ड्रिल करने के लिए डिज़ाइन किया गया है और उपयोग किए गए बेयरिंग/सील डिज़ाइन।

पहला अंक1, 2, और 3 निर्दिष्ट करते हैंस्टील टूथ बिट्स 1 के साथ नरम, 2 मध्यम के लिए और 3 कठोर संरचनाओं के लिए।
4, 5, 6, 7 और 8 निर्दिष्ट करते हैंटंगस्टन कार्बाइड विभिन्न संरचना कठोरता के लिए इंसर्ट बिट्स 4 सबसे नरम और 8 सबसे कठोर होने के साथ।

दूसरा अंक 1, 2, 3 और 4 का आगे विभाजन हैफॉर्मेशन 1 सबसे नरम और 4 सबसे कठोर होने के साथ।

तीसरा अंकयह अंक बिट को बेयरिंग/सील प्रकार के अनुसार वर्गीकृत करेगा, जैसा कि निम्नलिखित है:
मानक ओपन बेयरिंग रोलर बिट मानक ओपन बेयरिंग रोलर बिट,
एयर-कूल्ड मानक ओपन बेयरिंग रोलर बिट गेज सुरक्षा के साथ जिसे शंकु की एड़ी में कार्बाइड इंसर्ट के रूप में परिभाषित किया गया है सील्ड रोलर बेयरिंग बिट सील्ड रोलर बेयरिंग बिट गेज सुरक्षा के साथ जर्नल सील्ड बेयरिंग बिट जर्नल सील्ड बेयरिंग बिट गेज सुरक्षा के साथ।

चौथा अंक निम्नलिखित अक्षर कोड का उपयोग चौथे अंक की स्थिति में अतिरिक्त सुविधाओं को इंगित करने के लिए किया जाता है: A. एयर एप्लीकेशन R. प्रबलित वेल्ड C. सेंटर जेट S. स्टैंडर्ड स्टील टूथ D. विचलन नियंत्रण X. छेनी इंसर्ट E. विस्तारित जेट Y. शंक्वाकार इंसर्ट G. अतिरिक्त गेज सुरक्षा Z. अन्य इंसर्ट आकार J. जेट विक्षेपण
