सुज़ौ एनर्जी टूल कं, लिमिटेड
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | EN |
| प्रमाणन: | API, AISI, ISO |
| मॉडल संख्या: | 17500 |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | USD 2000-20000 Unit |
| पैकेजिंग विवरण: | लकड़ी के मामले, स्टील बॉक्स |
| प्रसव के समय: | 2 सप्ताह |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीसी / वर्ष |
| प्रकार: | पीडीसी ड्रिलिंग बिट | प्रयोग: | तेल, गैस, मिनीग, ड्रिलिंग, पानी |
|---|---|---|---|
| सामग्री: | हीरा, मिश्र धातु इस्पात, टंगस्टन कार्बाइड | मशीन का प्रकार: | ड्रिलिंग उद्योग |
| प्रसंस्करण प्रकार: | फोर्जिंग, कास्टिंग | आवेदन: | तेल, खनन, गैस की रॉक ड्रिल |
| आकार: | 17.5"(444.5मिमी) | रंग: | ग्राहक की आवश्यकता |
| लाभ: | उच्च दक्षता, उच्च शक्ति | कटर व्यास: | 19 मिमी |
| ब्लेड: | ब्लेड | बाजार: | पूरी दुनिया में |
| पैकिंग: | स्टील का डिब्बा | कटर प्रकार: | 1613 |
| चट्टानों का गठन: | f<8 | नोजल क्वानिटी: | 10 |
| प्रमुखता देना: | स्टील ड्रिल बिट्स 17.5 इंच,17.5 इंच पीडीसी ड्रिल बिट,पीडीसी सम्मिलन बिट |
||

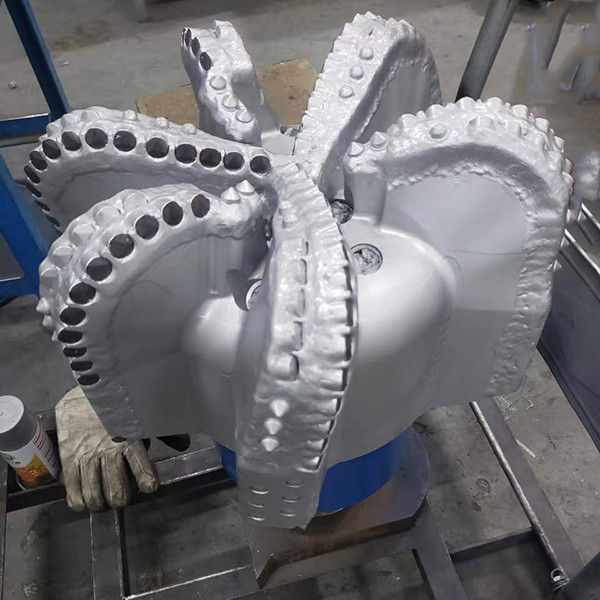

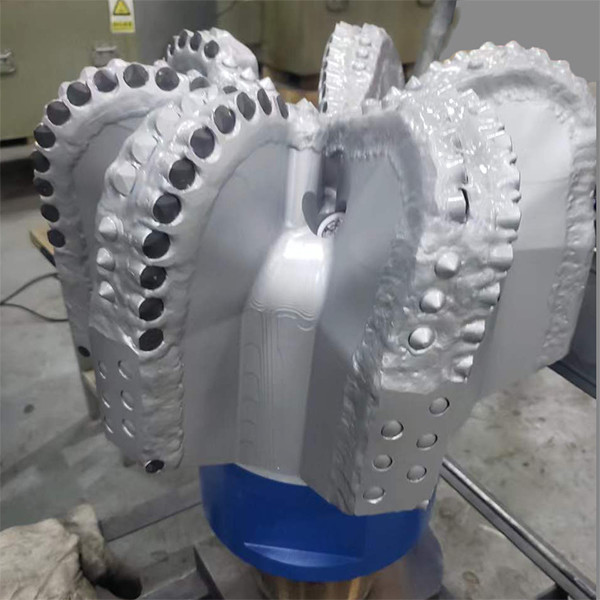

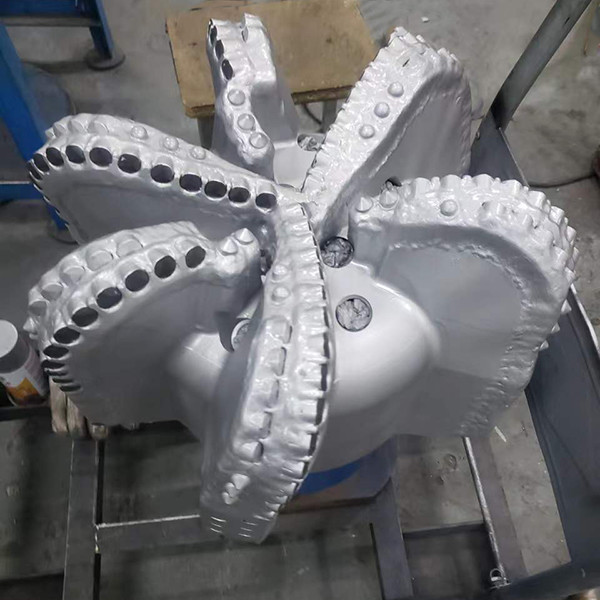

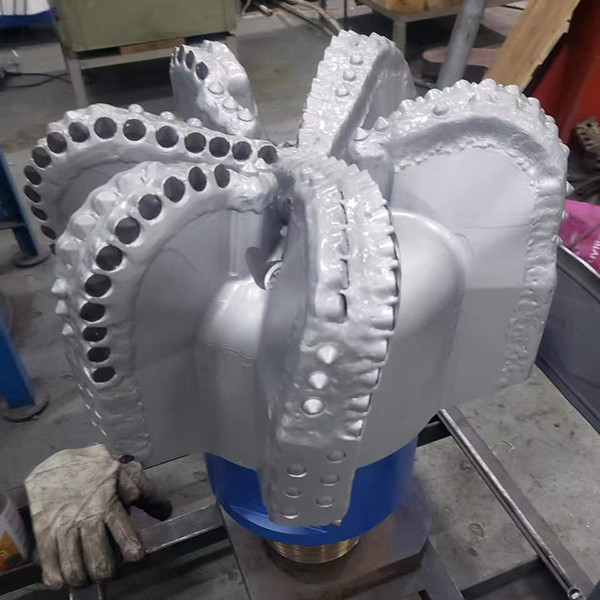

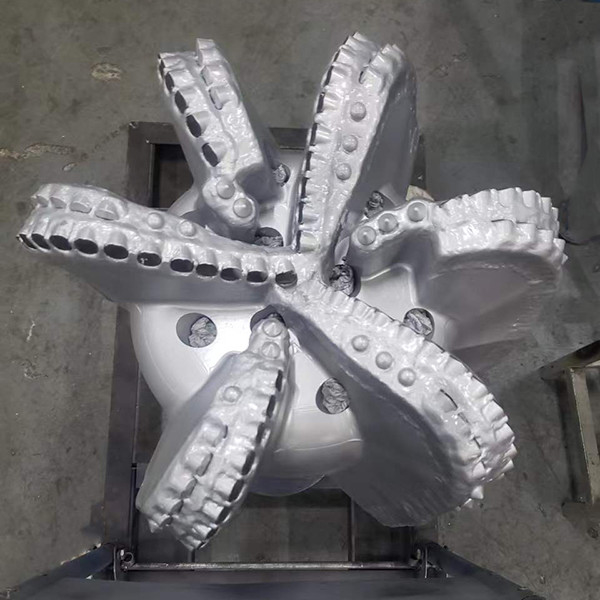

स्टील बॉडी पीडीसी बिट 17-1/2 इंच 6 ब्लेड डायमंड पीडीसी रॉक बिट ऑफ एपीआई विनिर्देश
1. विवरण:
तेल और गैस उद्योग में, a PDC drill bit is a tool designed to produce a generally cylindrical hole (wellbore) in the earth's crust by the rotary drilling method for the discovery and extraction of hydrocarbons such as crude oil and natural gasफिर पीडीसी ड्रिल बिट अन्य ड्रिल बिट की तुलना में अधिक उच्च प्रदर्शन है जो टंगस्टन कार्डी और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट द्वारा बनाया गया है जो कटाव और घर्षण प्रतिरोध में वृद्धि करता है।
इंटरनेशनल एसोसिएशन ऑफ ड्रिलिंग कॉन्ट्रैक्टर्स (आईएडीसी) के अनुसार, फिक्स्ड-कटर बिट वर्गीकरण में चार वर्ण शामिल हैं जो निर्दिष्ट करते हैंः
हमारे सभी पीडीसी ड्रिल बिट्स एपीआई मानक के अनुरूप हैं और ड्रिलिंग उद्योग में उपयोग किए जाते हैं।
पीडीसी ड्रिल बिट्स आकार 3 ~ 22 इंच के साथ 3 ~ 9 ब्लेड उपलब्ध हैं। और विभिन्न वर्गीकरण कटर आपके बजट के अनुसार वैकल्पिक हैं।
2विनिर्देश:
| विनिर्देश | |
| आकारः | 17.5" ((444.5 मिमी) |
| ड्रिल बॉडी का प्रकारः | स्टील का शरीर |
| ब्लेड मात्राः | 6 |
| नोजल मात्राः | 11 |
| एपीआई कनेक्शन (इन): | 7-5/8" REG |
| गेज की लंबाई (इन): | 3.5 |
| परिचालन मापदंड | |
| बिट पर भार (KN): | 67-200 केएन |
| आरपीएम रेंज ((रोटरी): | 100 - डीएचएम |
| प्रवाह दर ((lps): | 57 - 75 एलपीएम |
| मेकअप टॉर्क ((KN): | 82 - 91 KN.M |
3. पीडीसी बिट प्रोफ़ाइल
4. पीडीसीड्रिल बिट पीडीसी कटर
पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर एक ड्रिल बिट के लिए मुख्य संपर्क बिंदु हैं। पीडीसी बिट्स मुख्य रूप से कतरनी द्वारा चट्टान को हटा देते हैं।
पीडीसी काटने वाले कुएं के नीचे बहुत अधिक ताप और शीतलन के संपर्क में हैं, एक बहुत ही चुनौतीपूर्ण वातावरण।
पीडीसी कटर जो कम थर्मल अपघटन और अधिक थर्मल स्थिरता रखते हैं, वे आमतौर पर उच्च आरओपी और बढ़े हुए पहनने के प्रतिरोध को प्राप्त करते हैं। इसलिए, कटर का अनुकूलन महत्वपूर्ण है।
5पीडीसी ड्रिल बिट नोजल
पीडीसी ड्रिल बिट नोजल काटने के क्षेत्र को साफ करने और पॉलीक्रिस्टलाइन डायमंड कम्पोजिट (पीडीसी) कटर को ठंडा करने में मदद करते हैं।
इन नोजलों का सही स्थान और उनके कोण के साथ ड्रिल बिट के कामकाज में महत्वपूर्ण भूमिका निभाती है।
नलिकाओं की सफाई में सुधार के लिए नलिकाओं के स्थान को भी द्रव चैनलों द्वारा पूरक किया जाता है।
6स्टील बॉडी पीडीसी बिट्स
पीडीसी ड्रिल बिट का स्टील बॉडी पीडीसी ड्रिल बिट के मैट्रिक्स बॉडी के विपरीत है। यह उच्च प्रभाव भार का सामना कर सकता है, लेकिन नरम है और सुरक्षा सुविधाओं का अभाव है।स्टील की ताकत और लचीलापन स्टील-बिट निकायों को उच्च प्रभाव प्रतिरोध देता है.
इस्पात निकाय मैट्रिक्स निकायों की तुलना में काफी मजबूत होते हैं।
स्टील के टुकड़ों की एक लाभकारी विशेषता यह है कि वे आसानी से कई बार फिर से बनाए जा सकते हैं क्योंकि पहने या क्षतिग्रस्त कटर को काफी आसानी से बदला जा सकता है।यह कम लागत वाले ड्रिलिंग वातावरण में ऑपरेटरों के लिए एक विशेष लाभ है.
पॉलीक्रिस्टलाइन डायमंड कॉम्पैक्ट (पीडीसी) ड्रिल बिट्स रोलर शंकु से अलग हैं क्योंकि वे बिना किसी चलती भाग के एक टुकड़े के शरीर हैं।तो बिट समेकित संरचनाओं में अधिक कुशलता से उच्च घूर्णन गति के साथ संचालित करने में सक्षम है.
